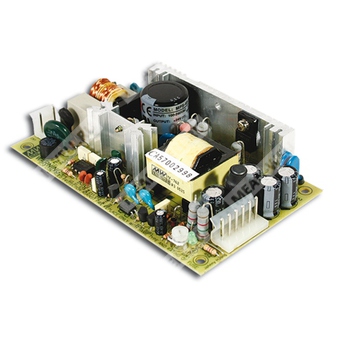

MPS-45-24 - 45-ваттный медицинский источник питания с одним выходом 24 В для промышленной и медицинской аппаратуры.
Расшифровка партномера
| MPS | Серия медицинских источников питания |
| 45 | Номинальная мощность серии: 45 Вт |
| 24 | Номинальное выходное напряжение: 24 В |
Назначение
Импульсный AC/DC источник питания с одним стабилизированным выходом 24 В, предназначенный для применения в медицинской и промышленной электронной аппаратуре. Модель относится к серии MPS-45 и рассчитана на работу от универсальной сети переменного тока с повышенными требованиями к электробезопасности и электромагнитной совместимости.
Основные особенности
- Универсальный диапазон входного переменного напряжения.
- Полный диапазон входного напряжения.
- Низкий ток утечки, менее 250 мкА.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение свободной конвекцией воздуха.
- Медицинская безопасность: 2 x MOPP между первичной и вторичной цепями.
- Испытание на 100% нагрузку в режиме burn-in.
- Фиксированная частота коммутации 45 кГц.
- 3-кратная годовая гарантия в документе указана, но не приводится.
Выходные параметры
| Выходное напряжение | 24 В |
| Номинальный выходной ток | 1,9 А |
| Диапазон регулирования тока | 0 ~ 2,2 А |
| Номинальная выходная мощность | 45,6 Вт |
| Максимальная выходная мощность | 45,6 Вт с принудительным охлаждением потоком 18 CFM |
| Пульсации и шум | 100 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Нестабильность по линии | ±1,0% |
| Нестабильность по нагрузке | ±2,0% |
| Диапазон подстройки выходного напряжения | 21,6 ~ 26,4 В |
Входные параметры
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД типовой | 78% |
| Входной ток типовой | 1,2 А при 115 В переменного тока; 0,7 А при 230 В переменного тока |
| Пусковой ток типовой | 17 А при 115 В переменного тока; 40 А при 230 В переменного тока, холодный старт |
Динамические характеристики
| Время установки, время нарастания | 800 мс, 30 мс при 230 В переменного тока; 1200 мс, 30 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 50 мс при 230 В переменного тока; 16 мс при 115 В переменного тока, при полной нагрузке |
Защита
| Перегрузка | 53 ~ 75 Вт; для 3,3 В — 36 ~ 55 Вт при номинальной мощности выхода |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 3,8 ~ 4,46 В; 5,75 ~ 6,75 В; 8,63 ~ 10,1 В; 13,8 ~ 16,2 В; 15,5 ~ 18,2 В; 17,25 ~ 20,25 В; 27,6 ~ 32,4 В; 31 ~ 36,45 В; 55,2 ~ 64,8 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 ℃ / 70% RH |
| Уровень изоляции | Первичная-Вторичная: 2 x MOPP; Первичная-Земля: 1 x MOPP |
Эксплуатационные условия
| Рабочая температура | -10 ~ +60 ℃ |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения и влажность | -20 ~ +85 ℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,04%/℃ (0 ~ 50 ℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надежность и габариты
| MTBF | 366,1 тыс. ч минимум, MIL-HDBK-217F (25 ℃) |
| Габариты | 127 × 76 × 28 мм |
| Масса | 0,18 кг |
| Упаковка | 72 шт.; 15,1 кг; 1,28 CUFT |
Безопасность и ЭМС
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1, одобрено |
| Эмиссия ЭМС | Соответствие EN55011 (CISPR11) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN60601-1-2, медицинский уровень, критерий A |
Подключение и конструктив
| Входной разъем | Molex 5277-02 или эквивалент |
| Назначение контактов входного разъема | 1: AC/L; 2: AC/N |
| Выходной разъем | Molex 5273-06 или эквивалент |
| Назначение контактов выходного разъема | 1, 2, 3: +V; 4, 5, 6: -V |
| Рекомендуемые ответные части | Molex 5195 или эквивалент; контактные элементы Molex 5194 или эквивалент |
| Охлаждение | Свободная конвекция воздуха |
| Частота преобразования | 45 кГц |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 ℃.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает уставку, нестабильность по линии и нестабильность по нагрузке.
- Источник питания рассматривается как компонент для установки в конечное изделие.
- Испытания ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Монтажные отверстия M1 и M2 должны быть заземлены для целей ЭМС.
- Теплоотводы HS1 и HS2 не должны быть замкнуты между собой.
- Ток прикосновения измерялся от первичного входа до выхода постоянного тока.
