MPS-45-27

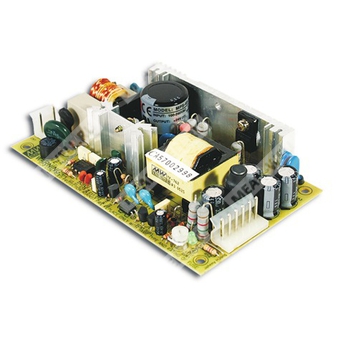

MPS-45-27 — импульсный источник питания медицинского исполнения на 27 В с одним выходом для промышленной и медицинской аппаратуры.
Расшифровка партномера
| Партномер | Расшифровка |
| MPS | Серия импульсных источников питания медицинского назначения |
| 45 | Номинальная мощность серии 45 Вт |
| 27 | Номинальное выходное напряжение 27 В |
Общие сведения
MPS-45-27 относится к серии одно-выходных медицинских источников питания мощностью 45 Вт. Модуль предназначен для питания аппаратуры с номинальным выходным напряжением 27 В постоянного тока, имеет универсальный сетевой вход, низкий ток утечки и набор встроенных защит. Охлаждение осуществляется за счёт свободной конвекции воздуха.
Параметры выхода
| Номинальное выходное напряжение | 27 В |
| Номинальный выходной ток | 1,7 А |
| Диапазон регулировки выходного напряжения | 24,3 ~ 29,7 В |
| Диапазон выходного тока | 0 ~ 1,95 А |
| Номинальная выходная мощность | 45,9 Вт |
| Максимальная выходная мощность | 52 Вт, при этом для канала 3,3 В указано 35 Вт; при принудительном обдуве 18 CFM минимум |
| Пульсации и шум | 100 мВ пик-пик |
| Допуск по выходному напряжению | ±2,0% |
| Нестабильность по линии | ±1,0% |
| Нестабильность по нагрузке | ±2,0% |
| Время установки и нарастания | 800 мс, 30 мс при 230 В AC; 1200 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Параметры входа
| Диапазон входного напряжения | 90 ~ 264 В AC или 127 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Типовой КПД | 78% |
| Типовой входной ток | 1,2 А при 115 В AC; 0,7 А при 230 В AC |
| Типовой пусковой ток | Холодный старт 17 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | Ток утечки на землю < 250 мкА при 264 В AC; ток прикосновения < 60 мкА при 264 В AC |
Защита
| Защита от перегрузки | 53 ~ 75 Вт, для выхода 3,3 В: 36 ~ 55 Вт; тип защиты — прерывистый режим, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 3,8 ~ 4,46 В; 5,75 ~ 6,75 В; 8,63 ~ 10,1 В; 13,8 ~ 16,2 В; 15,5 ~ 18,2 В; 17,25 ~ 20,25 В; 27,6 ~ 32,4 В; 31 ~ 36,45 В; 55,2 ~ 64,8 В |
| Тип защиты | Прерывистый режим, автоматическое восстановление после устранения неисправности |
Эксплуатационные параметры
| Рабочая температура | -10 ~ +60 °C, см. кривую снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,04%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Стандарты безопасности | ANSI/AAMI ES60601-1, TÜV EN60601-1, IEC60601-1, одобрено |
| Изоляционное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2 x MOPP; первичная цепь — земля: 1 x MOPP |
| Эмиссия ЭМС | Соответствие EN55011 (CISPR11) класс B, EN61000-3-2, -3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN60601-1-2, медицинский уровень, критерий A |
Надёжность, размеры и упаковка
| MTBF | 366,1 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 127 × 76 × 28 мм (Д × Ш × В) |
| Масса | 0,18 кг |
| Упаковка | 72 шт. / 15,1 кг / 1,28 куб. футов |
Подключение и конструкция
| Выходной разъём | CN2: Molex 5273-06 или эквивалент |
| Назначение контактов выходного разъёма | 1, 2, 3 — +V; 4, 5, 6 — -V |
| Сопрягаемый корпус | Molex 5195 или эквивалент |
| Контакты | Molex 5194 или эквивалент |
| Входной разъём | CN1: Molex 5277-02 или эквивалент |
| Назначение контактов входного разъёма | 1 — AC/L; 2 — AC/N |
| Охлаждение | Свободная конвекция воздуха |
| Частота преобразования | 45 кГц |
| Монтаж | Для ЭМС монтажные отверстия M1 и M2 должны быть заземлены |
| Ограничения по механической части | Радиаторы HS1 и HS2 не должны быть закорочены |
Примечания
1. Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконеченной параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке.
4. Источник питания рассматривается как компонент, устанавливаемый в конечное изделие.
5. Монтажные отверстия M1 и M2 должны быть заземлены для обеспечения ЭМС.
6. Радиаторы HS1 и HS2 не должны быть закорочены.
7. Ток прикосновения измерялся от первичного входа к выходу постоянного тока.
