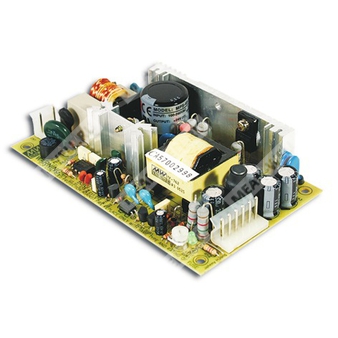

MPS-45-48 — медицинский AC/DC преобразователь 45 Вт с одним выходом 48 В для промышленной и медицинской аппаратуры.
Назначение: источник питания с одним выходом для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 48 В, предназначенный для применения в медицинской и промышленной электронике.
Расшифровка партномера
| Позиция | Расшифровка |
| MPS | Серия источников питания Mean Well для медицинского применения |
| 45 | Номинальная мощность класса 45 Вт |
| 48 | Выходное напряжение 48 В |
Основные особенности
- Универсальный вход переменного тока, полный диапазон.
- Низкий ток утечки менее 250 мкА.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Медицинская безопасность, 2 x MOPP между первичной и вторичной цепями.
- Испытание на 100% полной нагрузке при прогреве.
- Фиксированная частота переключения 45 кГц.
Выход
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 1 А |
| Диапазон регулировки тока | 0 ~ 1,1 А |
| Номинальная мощность | 48 Вт |
| Максимальная выходная мощность | 48 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±1,0% |
| Нагрузочная стабилизация | ±2,0% |
| Диапазон подстройки напряжения | 43,2 ~ 52,8 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД (тип.) | 78% |
| Входной ток (тип.) | 1,2 А при 115 В переменного тока; 0,7 А при 230 В переменного тока |
| Пусковой ток (тип.) | Холодный старт 17 А при 115 В переменного тока; 40 А при 230 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 53 ~ 75 Вт; режим защиты: прерывистый, автоматическое восстановление после устранения аварийного состояния |
| Перенапряжение | 55,2 ~ 64,8 В; режим защиты: прерывистый, автоматическое восстановление после устранения аварийного состояния |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,04%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1 |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная-Вторичная: 2 x MOPP; Первичная-Земля: 1 x MOPP |
| Эмиссия ЭМС | Соответствие EN55011 (CISPR11) класс B, EN61000-3-2, EN61000-3-3 |
| Иммунитет ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN60601-1-2, медицинский уровень, критерий A |
| Ток утечки на землю | < 250 мкА / 264 В AC |
| Ток прикосновения | < 60 мкА / 264 В AC |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 366,1 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 127 × 76 × 28 мм (Д × Ш × В) |
| Масса | 0,18 кг |
| Упаковка | 72 шт. / 15,1 кг / 1,28 куб. фута |
Подключение
| Разъём | Назначение | Контакты | Сопряжённый корпус | Клеммы |
| CN1 | Вход переменного тока | 1 — AC/L; 2 — AC/N | Molex 5195 или эквивалент | Molex 5194 или эквивалент |
| CN2 | Выход постоянного тока | 1,2,3 — +V; 4,5,6 — -V | Molex 5195 или эквивалент | Molex 5194 или эквивалент |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельно подключёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установленный допуск, линейную стабилизацию и нагрузочную стабилизацию.
- Источник питания является компонентом, предназначенным для установки в конечное изделие; при оценке ЭМС конечное изделие должно быть повторно проверено.
- Монтажные отверстия M1 и M2 должны быть заземлены в целях ЭМС.
- Теплоотводы HS1 и HS2 не должны быть закорочены.
- Ток прикосновения измеряется от первичного входа до выхода постоянного тока.
