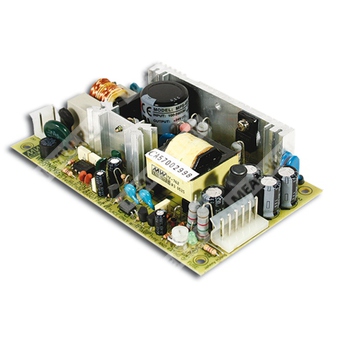

MPS-45-5 — AC/DC источник питания 5 В для медицинской и промышленной аппаратуры.
Назначение: одноканальный импульсный источник питания открытого исполнения мощностью 40 Вт с универсальным сетевым входом, предназначенный для применения в медицинском оборудовании и электронных системах.
Расшифровка партномера
| Позиция | Расшифровка |
| MPS | Серия медицинских источников питания Mean Well |
| 45 | Номинальная мощность серии: 45 Вт |
| 5 | Выходное напряжение: 5 В |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Низкий ток утечки: менее 250 мкА.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Одобрение по медицинской безопасности: 2 x MOPP между первичной и вторичной цепями.
- Испытание при 100% полной нагрузке.
- Фиксированная частота переключения 45 кГц.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 8 А |
| Диапазон регулировки тока | 0 ~ 10,5 А |
| Номинальная мощность | 40 Вт |
| Максимальная выходная мощность | 52 Вт, при 18 CFM принудительного обдува |
| Пульсации и шум | 100 мВ п-п |
| Допуск выходного напряжения | ±3,0% |
| Линейная стабилизация | ±1,0% |
| Нагрузочная стабилизация | ±3,0% |
| Диапазон регулировки выходного напряжения | 4,5 ~ 5,5 В |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока, 127 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД тип. | 72% |
| Потребляемый ток AC тип. | 1,2 А при 115 В переменного тока / 0,7 А при 230 В переменного тока |
| Пусковой ток тип. | Холодный старт: 17 А при 115 В переменного тока, 40 А при 230 В переменного тока |
| Ток утечки | Ток утечки на землю менее 250 мкА при 264 В переменного тока; ток прикосновения менее 60 мкА при 264 В переменного тока |
Динамические параметры
| Параметр | Значение |
| Время установки, время нарастания | 800 мс, 30 мс при 230 В переменного тока; 1200 мс, 30 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 50 мс при 230 В переменного тока; 16 мс при 115 В переменного тока, при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 53 ~ 75 Вт, для версии 5 В: 35 ~ 55 Вт; тип защиты: прерывистый режим с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 5,75 ~ 6,75 В; тип защиты: прерывистый режим с автоматическим восстановлением после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,04%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин на цикл, в течение 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1 |
| Уровень изоляции | Первичная-Вторичная: 2 x MOPP; Первичная-Земля: 1 x MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Помехоэмиссия | Соответствие EN55011 (CISPR11) класс B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN60601-1-2, медицинский уровень, критерий A |
Прочее
| Параметр | Значение |
| Средняя наработка до отказа | 366,1 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 127 × 76 × 28 мм |
| Масса | 0,18 кг |
| Упаковка | 72 шт.; 15,1 кг; 1,28 куб. фута |
| Частота переключения | 45 кГц |
Подключение
| Разъём | Назначение | Состав |
| CN1 | Вход переменного тока | Molex 5277-02 или эквивалент; ответная часть: Molex 5195 или эквивалент; контакты: Molex 5194 или эквивалент |
| CN2 | Выход постоянного тока | Molex 5273-06 или эквивалент; ответная часть: Molex 5195 или эквивалент; контакты: Molex 5194 или эквивалент |
Назначение выводов
| Разъём | Номер вывода | Назначение |
| CN1 | 1 | AC/L |
| CN1 | 2 | AC/N |
| CN2 | 1, 2, 3 | +V |
| CN2 | 4, 5, 6 | -V |
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймового витого вывода, оконцованного конденсаторами 0,1 мкФ и 47 мкФ, включенными параллельно.
- Допуск включает допуск уставки, линейную стабилизацию и нагрузочную стабилизацию.
- Источник питания рассматривается как компонент, подлежащий установке в конечное изделие.
- Крепежные отверстия M1 и M2 должны быть соединены с землей для обеспечения ЭМС.
- Теплоотводы HS1 и HS2 не должны быть закорочены.
- Ток прикосновения измеряется от первичного входа до выхода постоянного тока.
Указания по снижению мощности:
Для исполнения 5 В рабочая область нагрузки и температурный режим должны определяться по кривой дерейтирования, приведенной в документации.
