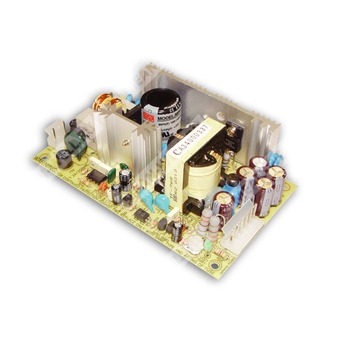

MPS-65-12 — источник питания AC-DC медицинского класса с одним выходом 12 В и мощностью до 65 Вт.
Расшифровка партномера
| Обозначение |
Расшифровка |
| MPS |
Серия медицинских источников питания Mean Well с одним выходом |
| 65 |
Номинальная мощность серии: 65 Вт |
| 12 |
Номинальное выходное напряжение: 12 В |
Краткое описание
Компонент MPS-65-12 представляет собой импульсный AC-DC источник питания медицинского исполнения с одним выходом 12 В, рассчитанный на применение в аппаратуре, требующей изолированного стабилизированного питания, низких токов утечки и соответствия медицинским стандартам безопасности и ЭМС.
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Низкий ток утечки: менее 250 мкА.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Одобрение для медицинского применения: 2 x MOPP между первичной и вторичной цепями.
- Испытание на 100% полную нагрузку.
- Фиксированная частота переключения 45 кГц.
- Трёхлетняя гарантия.
Выход
| Параметр |
Значение для MPS-65-12 |
| Выходное напряжение |
12 В |
| Номинальный ток |
5,2 А |
| Диапазон тока |
0 ~ 6 А |
| Номинальная мощность |
62,4 Вт |
| Максимальная мощность |
72 Вт |
| Диапазон подстройки напряжения |
10,8 ~ 13,2 В |
| Пульсации и шум |
100 мВ пик-пик |
| Стабилизация по линии |
±2,0% |
| Стабилизация по нагрузке |
±2,0% |
| Допуск выходного напряжения |
±1,0% |
| Время установки и нарастания |
800 мс, 30 мс при 230 В AC; 800 мс, 30 мс при 115 В AC |
| Время удержания |
50 мс при 230 В AC; 16 мс при 115 В AC |
| Защита от перегрузки |
73 ~ 105 Вт; тип защиты: hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
13,8 ~ 16,2 В; тип защиты: hiccup, автоматическое восстановление после устранения неисправности |
Вход
| Параметр |
Значение для MPS-65-12 |
| Диапазон входного напряжения |
90 ~ 264 В AC / 127 ~ 370 В DC |
| Диапазон частоты |
47 ~ 63 Гц |
| КПД, тип. |
77% |
| Входной ток, тип. |
1,6 А при 115 В AC; 0,9 А при 230 В AC |
| Пусковой ток, тип. |
Холодный старт: 17 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки |
Заземляющий ток: менее 250 мкА при 264 В AC; ток прикосновения: менее 60 мкА при 264 В AC |
Эксплуатационные параметры
| Параметр |
Значение |
| Рабочая температура |
-10 ~ +60 °C, с учётом дерейтирования |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура хранения и влажность |
-20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,04%/°C в диапазоне 0 ~ 50 °C |
| Вибрация |
10 ~ 500 Гц, 2G, по 10 минут на цикл, общая длительность 60 минут по осям X, Y, Z |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1 |
| Уровень изоляции |
Первичная цепь — вторичная цепь: 2 x MOPP; первичная цепь — земля: 1 x MOPP |
| Испытательное напряжение изоляции |
I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС |
Соответствие EN55011 (CISPR11) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС |
Соответствие EN61000-4-2,3,4,5,6,8,11, EN60601-1-2, медицинский уровень, критерий A |
Надёжность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
359,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
127 × 76 × 42 мм (Д × Ш × В) |
| Масса |
0,23 кг |
| Упаковка |
54 шт.; 14,6 кг; 1,28 CUFT |
Механические и конструктивные сведения
| Параметр |
Значение |
| Частота преобразования |
45 кГц |
| Входной разъём AC |
Molex 5277-02 или эквивалент |
| Назначение выводов входного разъёма |
1 — AC/L, 2 — AC/N |
| Выходной разъём DC |
Molex 5273-06 или эквивалент |
| Назначение выводов выходного разъёма |
1,2,3 — +V; 4,5,6 — -V |
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары с подключённым параллельно конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в составе конечного изделия.
- Испытания ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм.
- Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
- Для соблюдения требований ЭМС M1 и M2 должны быть заземлены.
- Радиаторы HS1 и HS2 не должны быть закорочены.
- Измеренный ток прикосновения относится от первичного входа к выходу постоянного тока.
Назначение выводов и конструктивные указания
| Обозначение |
Описание |
| M1 |
Защитное заземление |
| HS1, HS2 |
Радиаторы, не допускается их замыкание между собой |
