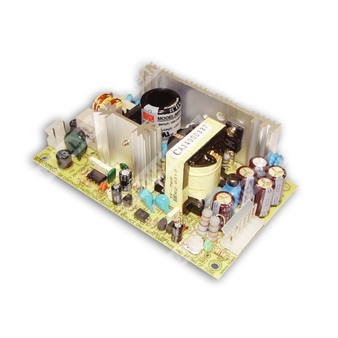

MPS-65-15 — одно-выходной медицинский источник питания AC/DC на 15 В для промышленной и медицинской аппаратуры.
Назначение: компактный импульсный источник питания серии MPS-65 с одним стабилизированным выходом, предназначенный для питания медицинского и промышленного электронного оборудования.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| MPS | Серия медицинских источников питания Mean Well |
| 65 | Номинальная мощность серии 65 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Краткие особенности
- Универсальный сетевой вход переменного тока.
- Полный диапазон входного напряжения.
- Низкий ток утечки: менее 250 мкА.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Одобрено для медицинского применения: 2 x MOPP между первичной и вторичной цепями.
- Испытание на 100% прогрев под нагрузкой.
- Фиксированная частота переключения 45 кГц.
Выход
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный ток | 4,2 А |
| Диапазон тока | 0 ~ 4,8 А |
| Номинальная мощность | 63 Вт |
| Максимальная мощность | 72 Вт при 3,3 В: 50 Вт; 5 В: 69 Вт; при принудительном обдуве 18 CFM минимум |
| Пульсации и шум | 100 мВ п-п |
| Регулировка выходного напряжения | 13,5 ~ 16,5 В |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время установки, время нарастания | 800 мс, 30 мс при 230 В перем. тока; 800 мс, 30 мс при 115 В перем. тока, при полной нагрузке |
| Время удержания | 50 мс при 230 В перем. тока; 16 мс при 115 В перем. тока, при полной нагрузке |
| Перегрузка | 73 ~ 105 Вт, режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 17,25 ~ 20,25 В, режим hiccup, автоматическое восстановление после устранения неисправности |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В перем. тока / 127 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД тип. | 79% |
| Потребляемый ток тип. | 1,6 А при 115 В перем. тока; 0,9 А при 230 В перем. тока |
| Пусковой ток тип. | Холодный пуск 17 А при 115 В перем. тока; 40 А при 230 В перем. тока |
| Ток утечки | Земляной ток утечки менее 250 мкА при 264 В перем. тока; ток прикосновения менее 60 мкА при 264 В перем. тока |
Окружающая среда
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C, с учётом кривой дерейтингa |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения и влажность | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,04%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Надёжность и механические данные
| Параметр | Значение |
| MTBF | 359,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 127 × 76 × 42 мм (Д × Ш × В) |
| Масса | 0,23 кг |
| Упаковка | 54 шт.; 14,6 кг; 1,28 CUFT |
| Частота преобразования | 45 кГц |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1, одобрено |
| Уровень изоляции | Первичная-вторичная: 2 x MOPP; первичная-земля: 1 x MOPP |
| Испытательное напряжение изоляции | Вход-выход: 4 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие EN55011 (CISPR11) Class B, EN61000-3-2, -3 |
| Помехоустойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, EN60601-1-2, medical level, criterion A |
Прочие данные
| Параметр | Значение |
| Частота генератора | 45 кГц |
| Разъём выходной | Molex 5273-06 или эквивалент |
| Разъём входной | Molex 5277-02 или эквивалент |
Примечания
1. Все параметры, не указанные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, terminated на параллельные конденсаторы 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
4. Источник питания рассматривается как компонент, который будет установлен в конечном изделии. Все испытания ЭМС выполнены путём монтажа устройства на металлическую пластину 360 мм × 360 мм с толщиной 1 мм; конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
5. Монтажные отверстия HS1 и HS2 должны быть соединены с заземлением для целей ЭМС.
6. Отверстия HS1 и HS2 не должны быть закорочены.
7. Ток прикосновения измерен от первичного входа к выходу постоянного тока.
