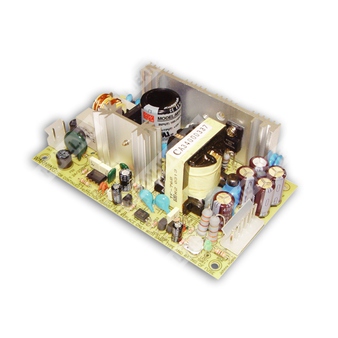

MPS-65-24 - медицинский AC/DC источник питания 24 В для промышленной и медицинской аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
| MPS | Серия одно-выходных медицинских источников питания Mean Well |
| 65 | Номинальная мощность серии: 65 Вт |
| 24 | Выходное напряжение: 24 В |
Назначение и особенности
Источник питания серии MPS-65-24 предназначен для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 24 В постоянного тока для медицинской, промышленной и электронной аппаратуры.
- Универсальный вход переменного тока во всем диапазоне.
- Низкий ток утечки.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Медицинская безопасность: 2 x MOPP между первичной и вторичной цепями.
- Фиксированная частота преобразования 45 кГц.
- Испытание на 100% нагрузку.
Выход
| Параметр | Значение для MPS-65-24 |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 2.7 А |
| Диапазон выходного тока | 0 ~ 3 А |
| Номинальная мощность | 64.8 Вт |
| Максимальная мощность | 72 Вт при 18 CFM минимального принудительного обдува |
| Пульсации и шум | 100 мВ п-п |
| Диапазон регулировки напряжения | 21.6 ~ 26.4 В |
| Допуск по выходному напряжению | ±1.0% |
| Линейная стабилизация | ±1.0% |
| Стабилизация по нагрузке | ±1.0% |
| Время установки, время нарастания | 800 мс, 30 мс при 230 В AC; 800 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение для MPS-65-24 |
| Диапазон входного напряжения | 90 ~ 264 В AC / 127 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД, тип. | 80% |
| Входной ток, тип. | 1.6 А при 115 В AC; 0.9 А при 230 В AC |
| Пусковой ток, тип. | Холодный старт: 17 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | Ток утечки на землю < 250 мкА при 264 В AC; ток прикосновения < 60 мкА при 264 В AC |
Защита
| Параметр | Значение для MPS-65-24 |
| Перегрузка | 73 ~ 105 Вт; для линии 24 В: 73 ~ 105 Вт при номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 27.6 ~ 32.4 В |
| Тип защиты от перенапряжения | Hiccup mode, автоматическое восстановление после устранения неисправности |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения и влажность | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.04%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 359.7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 127 × 76 × 42 мм (Д × Ш × В) |
| Масса | 0.23 кг |
| Упаковка | 54 шт.; 14.6 кг; 1.28 куб. фута |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1, одобрено |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2xMOPP; первичная цепь — земля: 1xMOPP |
| Испытательное напряжение изоляции | Вход–выход: 4 кВ AC; вход–земля: 2 кВ AC; выход–земля: 0.5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие EN55011 (CISPR11) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN60601-1-2, медицинский уровень, критерий A |
Прочие сведения
| Параметр | Значение |
| Частота преобразования | 45 кГц |
| Выходной разъем | Molex 5273-06 или эквивалент |
| Входной разъем | Molex 5277-02 или эквивалент |
Примечания
| 1 | Все параметры, не указанные специально, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, подключенной к параллельному конденсатору 0.1 мкФ и 47 мкФ. |
| 3 | Допуск включает установку напряжения, стабилизацию по линии и стабилизацию по нагрузке. |
| 4 | Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование. Все испытания по ЭМС выполняются при монтаже на металлическую пластину 360 мм × 360 мм × 1 мм с толщиной 1 мм. |
| 5 | Провод M1 и M2 должны быть подключены к заземлению для целей ЭМС. |
| 6 | Контактные радиаторы HS1 и HS2 не должны быть замкнуты между собой. |
| 7 | Ток прикосновения измеряется от первичного входа к выходу постоянного тока. |
