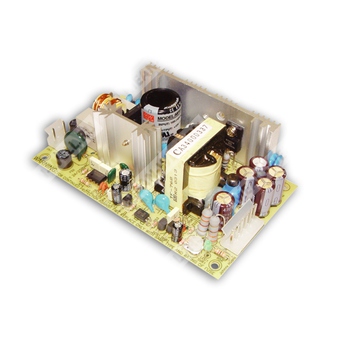

MPS-65-27 - медицинский AC/DC источник питания 65 Вт с одним выходом, широким входом и защитами.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| MPS | Серия медицинских источников питания Mean Well |
| 65 | Номинальная мощность 65 Вт |
| 27 | Выходное напряжение 27 В |
Назначение и особенности
MPS-65-27 — импульсный источник питания переменного/постоянного тока с одним выходом для медицинского применения, рассчитанный на установку в промышленном и медицинском оборудовании. Модуль обеспечивает преобразование универсального сетевого входа в стабилизированное постоянное напряжение 27 В и предназначен для питания электронной аппаратуры с требованиями по электробезопасности, ЭМС и низкому току утечки.
- Универсальный вход переменного тока.
- Низкий ток утечки: менее 250 мкА.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Одобрен для медицинского применения: 2 x MOPP между первичной и вторичной цепями.
- Испытание на 100% полную нагрузку.
- Фиксированная частота переключения 45 кГц.
- Предусмотрен монтаж на шасси/основание оборудования.
Основные характеристики
| Параметр | Значение |
|---|
| Выходное напряжение | 27 В |
| Номинальный ток | 2,4 А |
| Диапазон тока | 0 ~ 2,7 А |
| Номинальная мощность | 64,8 Вт |
| Максимальная мощность | 64,8 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Линиевая стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Диапазон регулировки выходного напряжения | 24,3 ~ 29,7 В |
| Времена установления и нарастания | 800 мс, 30 мс при 115 В AC; 800 мс, 30 мс при 230 В AC |
| Время удержания | 16 мс при 115 В AC; 50 мс при 230 В AC |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД тип. | 80% |
| Входной ток тип. | 1,6 А при 115 В AC; 0,9 А при 230 В AC |
| Пусковой ток тип. | Холодный старт: 17 А при 115 В AC; 40 А при 230 В AC |
Выход
| Параметр | Значение |
|---|
| Напряжение постоянного тока | 27 В |
| Номинальный ток | 2,4 А |
| Диапазон тока | 0 ~ 2,7 А |
| Номинальная мощность | 64,8 Вт |
| Диапазон регулировки напряжения | 24,3 ~ 29,7 В |
| Пульсации и шум | 100 мВ п-п |
| Допуск по напряжению | ±2,0% |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 73 ~ 105 Вт (3,3 В: 51 ~ 75 Вт; 5 В: 70 ~ 105 Вт) по номинальной выходной мощности; тип защиты: прерывистый режим, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 31 ~ 36,45 В; тип защиты: прерывистый режим, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -10 ~ +60 °C (с учётом дерейтирования) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения и влажность | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,04%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин на цикл; 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2 x MOPP; первичная цепь — земля: 1 x MOPP |
| Ток утечки на землю | < 250 мкА при 264 В AC |
| Ток прикосновения | < 60 мкА при 264 В AC |
ЭМС и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1 |
| Помехоэмиссия | Соответствие EN55011 (CISPR11) класс B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN60601-1-2, медицинский уровень, критерий A |
Прочее
| Параметр | Значение |
|---|
| MTBF | 359,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 127 × 76 × 42 мм (Д × Ш × В) |
| Масса | 0,23 кг |
| Упаковка | 54 шт.; 14,6 кг; 1,28 CUFT |
| Частота преобразования | 45 кГц |
| Тип охлаждения | Свободная конвекция воздуха |
Примечания
- Если параметры не оговорены отдельно, измерения проводились при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов с параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку по напряжению, стабилизацию по линии и по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие; все испытания ЭМС выполняются при монтаже в эквивалентное оборудование.
- Для выполнения испытаний ЭМС требуется ссылка на соответствующие методики испытаний компонента.
- Контактные площадки HS1 и HS2 не должны быть закорочены.
- M1 — защитное заземление.
- Ток прикосновения измеряется от первичного входа к выходу постоянного тока.
