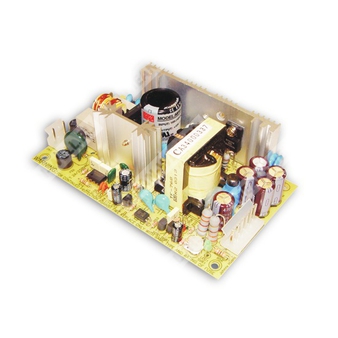

MPS-65-5 - медицинский AC/DC источник питания 65 Вт с одним выходом 5 В для промышленной и медицинской аппаратуры.
Расшифровка партномера
| Позиция | Расшифровка |
| MPS | Серия источников питания Mean Well для медицинского применения |
| 65 | Номинальная мощность 65 Вт |
| 5 | Номинальное выходное напряжение 5 В |
Краткое описание
MPS-65-5 — это импульсный источник питания AC/DC с одним выходом, предназначенный для медицинской аппаратуры и оборудования с повышенными требованиями к электробезопасности и ЭМС. Модель обеспечивает стабилизированное выходное напряжение 5 В при номинальном токе до 12 А, поддерживает универсальный вход переменного тока и полную входную сеть, имеет защиту от перегрузки и перенапряжения, а также естественное охлаждение свободной конвекцией воздуха.
Особенности
- Универсальный вход переменного тока / полный диапазон.
- Низкий ток утечки: менее 250 мкА.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение свободной конвекцией воздуха.
- Одобрение для медицинского применения: 2 x MOPP между первичной и вторичной цепями.
- Испытание на 100% нагрузке при выдержке.
- Фиксированная частота переключения 45 кГц.
- 3 года гарантии.
Область применения
Источник питания предназначен для медицинских устройств, а также для промышленной и электронной аппаратуры, где требуется компактный AC/DC преобразователь с одним низковольтным выходом, высоким уровнем изоляции и соответствием требованиям электромагнитной совместимости.
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 12 А |
| Диапазон тока | 0 ~ 13.8 А |
| Номинальная мощность | 60 Вт |
| Максимальная мощность | 72 Вт при 3.3 В: 50 Вт; 5 В: 69 Вт; при принудительном охлаждении 18 CFM |
| Пульсации и шум | 100 мВ п-п |
| Диапазон подстройки напряжения | 4.5 ~ 5.5 В |
| Допуск по напряжению | ±3.0% |
| Линейная стабилизация | ±1.0% |
| Стабилизация по нагрузке | ±2.0% |
| Время установки, нарастания | 800 мс, 30 мс при 230 В AC; 800 мс, 30 мс при 115 В AC |
| Время удержания | 50 мс при 230 В AC; 16 мс при 115 В AC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Типовой КПД | 74% |
| Входной ток | 1.6 А при 115 В AC; 0.9 А при 230 В AC |
| Пусковой ток | 17 А при 115 В AC; 40 А при 230 В AC, холодный старт |
| Ток утечки | Ток утечки на землю менее 250 мкА при 264 В AC; ток прикосновения менее 60 мкА при 264 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 73 ~ 105 Вт; защита: режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5.75 ~ 6.75 В; защита: режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения, влажность | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.04%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1, одобрено |
| Уровень изоляции | Первичная-Вторичная: 2xMOPP, Первичная-Земля: 1xMOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0.5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55011 (CISPR11) Class B, EN61000-3-2, -3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN60601-1-2, medical level, criteria A |
Прочие параметры
| Параметр | Значение |
| MTBF | 359.7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 127 × 76 × 42 мм (Д × Ш × В) |
| Масса | 0.23 кг |
| Упаковка | 54 шт.; 14.6 кг; 1.28 CUFT |
| Частота преобразования | 45 кГц |
Подключение
Входной разъем AC (CN1): Molex 5277-02 или эквивалент.
| Контакт | Назначение |
| 1 | AC/L |
| 2 | AC/N |
Выходной разъем DC (CN2): Molex 5273-06 или эквивалент.
| Контакт | Назначение |
| 1, 2, 3 | +V |
| 4, 5, 6 | -V |
Примечания
- Все параметры, не указанные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при 20 МГц полосе пропускания с использованием витой пары длиной 12 дюймов, подключенной параллельно к 0.1 мкФ и 47 мкФ конденсаторам.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Испытание ЭМС выполняется после установки блока питания в типовое оборудование; корпус должен быть установлен на металлическую пластину 360 мм × 360 мм × 1 мм.
- Если в составе конечного оборудования требования ЭМС не подтверждены, необходимо переподтверждение соответствия директивам ЭМС.
- Клеммы FG, HS1 и HS2 должны быть заземлены для целей ЭМС.
- HS1 и HS2 не должны быть закорочены.
- M1 является защитным заземлением.
- Ток прикосновения измеряется от первичного входа к выходу постоянного тока.
