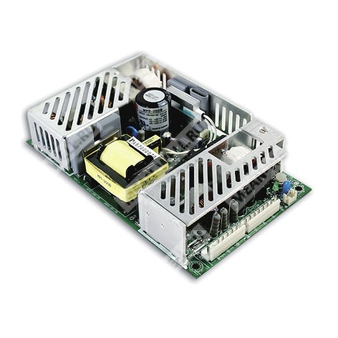

MPT-200C - многовыходной медицинский импульсный источник питания 200 Вт с универсальным входом и защитами.
Примечание по идентификации: в предоставленном файле присутствует обозначение серии MPD/MPQ-200. Партномер MPT-200C в документе не обнаружен, поэтому ниже приведено описание по наиболее близко распознанной таблице параметров серии 200 Вт. В конце ответа добавлен маркер неопределённости.
Расшифровка партномера
| Позиция | Обозначение | Интерпретация |
| Серия | MPT | Серия источников питания |
| Мощность | 200 | Номинальная мощность 200 Вт |
| Исполнение | C | Вариант модификации/конфигурации выхода |
Краткое назначение
Многовыходной AC/DC источник питания для медицинской аппаратуры с гальванической развязкой, защитами и сигналом «питание в норме/авария».
Особенности
- Универсальный диапазон сетевого входа.
- Низкий ток утечки.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение естественной конвекцией для 140 Вт и принудительным воздушным потоком для 200 Вт.
- Соответствие требованиям медицинской безопасности.
- Наличие сигнала «питание в норме/авария».
- Встроенное дистанционное включение/выключение.
- Встроенная функция дистанционного считывания напряжения.
- Фиксированная частота переключения 100 кГц.
Вход
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90…264 В переменного тока |
| Частота сети | 47…63 Гц |
| Диапазон входного напряжения постоянного тока | 127…370 В постоянного тока |
| Коэффициент мощности | PF > 0,95 при 230 В переменного тока; PF > 0,98 при 115 В переменного тока, при полной нагрузке |
| Входной ток, тип. | Не более 3,5 А при 115 В переменного тока, 60 Гц, либо не более 1,6 А при 230 В переменного тока, 60 Гц, при 100% выходной нагрузке |
| Пусковой ток, тип. | Менее 25 А при 115 В переменного тока или менее 40 А при 230 В переменного тока, холодный пуск |
| Ограничение пускового тока | Внутренние термисторы |
| Время установки, тип. | 1000 мс при 230 В переменного тока, 3000 мс при 115 В переменного тока |
| Время нарастания, тип. | 20 мс |
| Время удержания, тип. | 16 мс при 230 В переменного тока; 16 мс при 115 В переменного тока |
| Ток утечки на землю | Менее 150 мкА при 264 В переменного тока |
| Ток прикосновения | Менее 100 мкА при 264 В переменного тока |
Выход
| Параметр | Значение |
| Регулировка выходного напряжения | Для канала CH1 или для одновыходных моделей: от -5% до +10% от номинала, подстроечным резистором |
| Защита от перегрузки | Полная защита от короткого замыкания и перегрузки; режим «hiccup» при 120…160% номинальной нагрузки, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Только для канала 1; срабатывание при 115…135% от номинального выходного напряжения; выход отключается |
| Защита от перегрева | Срабатывает при достижении температуры датчика TSW1 на радиаторе силового транзистора 95 °C; выход отключается, восстановление автоматическое после охлаждения |
| Сигнал «питание в норме/авария» | Логический уровень TTL: высокий при норме, низкий при аварии; при достижении 90% номинального выходного напряжения формируется сигнал +5 В TTL с задержкой 10…500 мс; не менее чем за 1 мс до падения выходного напряжения ниже 90% сигнальный уровень выключается |
| Дистанционное управление | RC+/RC-: 0…0,8 В — включено; 4…10 В — выключено; ток стока менее 4…10 мА |
Защиты и функциональные узлы
| Параметр | Значение |
| Защита от короткого замыкания | Есть |
| Защита от перегрузки | Есть |
| Защита от перенапряжения | Есть, канал 1 |
| Защита от перегрева | Есть |
| Дистанционное включение/выключение | Есть |
| Дистанционное считывание | Есть |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…90% RH |
| Температурный коэффициент | ±0,04%/°C по всем выходам при полной нагрузке в диапазоне 0…50 °C окружающей среды |
| Вибрация | 2G, частота 10…500 Гц, цикл 10 минут, 6 циклов по осям X, Y, Z |
Электробезопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV BS EN/EN60601-1, IEC60601-1, EAC TP TC 004; коммерческое исполнение также ориентировано на UL60950-1 |
| Испытательное напряжение | 4000 В переменного тока между входом и выходом; 2000 В переменного тока между входом и FG; 1500 В переменного тока между выходом и FG |
| Сопротивление изоляции | Более 100 МОм между I/P-O/P, I/P-FG, O/P-FG при испытательном напряжении 500 В постоянного тока |
ЭМС
| Параметр | Значение |
| Соответствие по излучаемым и кондуктивным помехам | BS EN/EN55011, класс B; EAC TP TC 020 |
| Гармонические искажения | BS EN/EN61000-3-2 |
| Колебание напряжения | BS EN/EN61000-3-3 |
| ЭМС-устойчивость | BS EN/EN61000-4-2, BS EN/EN61000-4-3, BS EN/EN61000-4-4, BS EN/EN61000-4-5, BS EN/EN61000-4-6, BS EN/EN61000-4-8, BS EN/EN61000-4-11, BS EN/ENV50204, EAC TP TC 020 |
| ESD, воздух | Уровень 3, 8 кВ |
| ESD, контакт | Уровень 2, 4 кВ |
| Устойчивость к радиочастотному полю | Уровень 2, 3 В/м |
| Устойчивость к быстрому переходному процессу | Уровень 3, 10 В/м |
| Импульсные помехи | Уровень 2, 1 кВ/5 кГц; уровень 3, 2 кВ/5 кГц |
| Скачки напряжения | Уровень 4, 2 кВ «линия-линия», 4 кВ «линия-земля» |
| Проводимая радиочастотная устойчивость | Уровень 2, 3 Vrms/m |
| Магнитное поле | Уровень 3, 10 A/m |
| Провалы и прерывания напряжения | Уровень 2, 3 V/m, 900 МГц |
| Устойчивость к цифровому телефонному несущему сигналу | Уровень 3, 10 A/m, 900 МГц |
Надежность
| Параметр | Значение |
| MTBF для MPD-200 | 1925,0 тыс. ч минимум по Telcordia SR-332 (Bellcore); 240,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| MTBF для MPQ-200 | 1679,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 213,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габаритные размеры и масса
| Параметр | Значение |
| Размеры | 177,8 × 107,2 × 35,5 мм |
| Размеры в дюймах | 7 × 4,22 × 1,4 |
| Масса | 0,66 кг |
| Упаковка | 24 шт.; 16,8 кг; 1,17 куб. фута |
Конструктивное исполнение и разъёмы
| Параметр | Значение |
| Входной разъём | CN1: JST B3P-VH или эквивалент |
| Выходные разъёмы | CN2, CN3: JST B8P-VH ×2 или эквивалент |
| Сигнальный разъём | CN4: JS-2008-03 ×2 или эквивалент |
| Рекомендуемая ответная часть для CN4 | JS-2007-03 ×2 или эквивалент; контакт: JS-2007-T или эквивалент |
| Охлаждение | Естественная конвекция или принудительный обдув 25 CFM; в документации указан минимальный поток вентилятора 25 CFM и расстояние 15 см до вентилятора |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, стабилизацию по линии и стабилизацию по нагрузке.
- Максимальный коэффициент заполнения 33% в пределах каждого 30-секундного интервала. Средняя выходная мощность не должна превышать номинальную.
- Источник питания рассматривается как компонент, который устанавливается в конечное изделие. Испытания ЭМС выполнялись при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм; конечное изделие должно быть перепроверено на соответствие требованиям ЭМС.
- При низком входном напряжении может потребоваться снижение нагрузки; следует учитывать кривую дерейтирования.
- Ток прикосновения измерялся от первичного входа до выходного постоянного напряжения.
- Подходит для применения типа BF при соответствующем системном рассмотрении.
- Снижение допустимой температуры окружающей среды при высоте выше 2000 м: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
