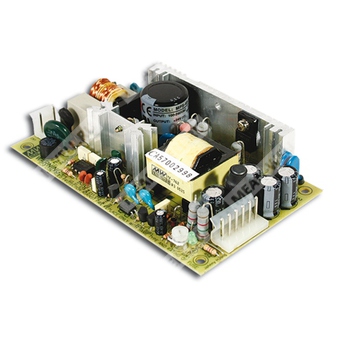

MPT-45A - компактный тройной медицинский AC/DC источник питания 45 Вт с тремя выходами и защитами от КЗ, перегрузки и перенапряжения.
Назначение: импульсный источник питания медицинского исполнения с тремя выходными каналами для питания промышленной и медицинской электронной аппаратуры.
Описание
Серия MPT-45 представляет собой тройные выходные источники питания медицинского класса мощностью 45 Вт с универсальным входом переменного тока, низким током утечки и встроенными схемами защиты. Исполнение MPT-45A обеспечивает выходы 5 В, 12 В и -5 В. Устройство рассчитано на принудительное охлаждение или свободную конвекцию воздуха, имеет фиксированную частоту преобразования 45 кГц и допускает эксплуатацию в составе оборудования, соответствующего требованиям медицинской электробезопасности и ЭМС.
Расшифровка партномера
| Позиция | Расшифровка |
| MPT | Серия медицинских источников питания Mean Well |
| 45 | Номинальная мощность 45 Вт |
| A | Вариант конфигурации выходных напряжений: 5 В / 12 В / -5 В |
Свойства
- Универсальный вход переменного тока.
- Низкий ток утечки, менее 250 мкА.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение свободной конвекцией воздуха.
- Медицинская безопасность: 2 x MOPP между первичной и вторичной цепью.
- 100% испытание на прогон под полной нагрузкой.
- Фиксированная частота преобразования 45 кГц.
- Трехлетняя гарантия.
Выход
| Параметр | Значение для MPT-45A |
| Выход 1 | 5 В |
| Выход 2 | 12 В |
| Выход 3 | -5 В |
| Номинальный ток 1 | 3 А |
| Номинальный ток 2 | 2 А |
| Номинальный ток 3 | 0,3 А |
| Диапазон тока 1 | 0,4…5 А |
| Диапазон тока 2 | 0,2…2,5 А |
| Диапазон тока 3 | 0…0,5 А |
| Номинальная мощность | 40,5 Вт |
| Выходная мощность | 52 Вт при 18 CFM минимального принудительного обдува |
| Пульсации и шум | 60 мВ п-п / 120 мВ п-п / 60 мВ п-п |
| Допуск по напряжению | ±4,0% / ±7,0% / ±5,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±3,0% / ±2,0% / ±3,0% |
| Время установки, время нарастания | 800 мс, 20 мс при 230 В AC; 800 мс, 12 мс при 115 В AC, при полной нагрузке |
| Время удержания | 80 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC; 127…370 В DC |
| Диапазон входной частоты | 47…63 Гц |
| КПД тип. | 73% |
| Входной ток тип. | 1,2 А при 115 В AC; 0,7 А при 230 В AC |
| Пусковой ток тип. | Холодный старт 20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | Ток утечки на землю менее 250 мкА при 264 В AC; ток прикосновения менее 60 мкА при 264 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 53…75% от номинальной выходной мощности; тип защиты — режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75…6,75 В DC на канале CH1; тип защиты — режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатация и среда
| Параметр | Значение |
| Рабочая температура | -10…+60 °C, с учетом дерating curve |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,04%/°C в диапазоне 0…50 °C по выходу +5 В |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| MTBF | 271,5 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1 |
| Уровень изоляции | Первичная цепь – вторичная цепь: 2 x MOPP; первичная цепь – земля: 1 x MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC, 1 мин |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55011 (CISPR11) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11; EN60601-1-2, медицинский уровень, критерий A |
Конструкция и подключение
| Параметр | Значение |
| Габаритные размеры | 127 × 76 × 28 мм (Д × Ш × В) |
| Масса | 0,21 кг |
| Упаковка | 72 шт.; 18 кг; 1,28 куб. фута |
| Частота преобразования | 45 кГц |
| Входной разъем | Molex 5277-02 или эквивалент |
| Выходной разъем | Molex 5273-06 или эквивалент |
| Пара контактов входа | 1: AC/L; 2: AC/N |
| Пара контактов выхода | 1: +V; 2,3: +5V; 4,5: COM; 6: -V |
| Рекомендуемые ответные части | Molex 5195 или эквивалент; Molex 5194 или эквивалент |
| Прочее | HS1 и HS2 не должны быть закорочены; M1 — защитное заземление |
Примечания
- Все параметры, специально не оговоренные, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте полосы 20 МГц с использованием 12-дюймовой витой пары и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулирование по линии и регулирование по нагрузке.
- Источник питания является компонентом, подлежащим установке в конечное оборудование; ЭМС-испытания должны быть повторно подтверждены в составе конечного изделия.
- Для проведения ЭМС-испытаний могут потребоваться рекомендации по установке, доступные на сайте производителя.
- Монтажные отверстия M1 и M2 должны быть заземлены для целей ЭМС.
- Радиаторы HS1 и HS2 не должны быть закорочены.
- Ток измерялся по первичному входу в цепь DC-выхода.
