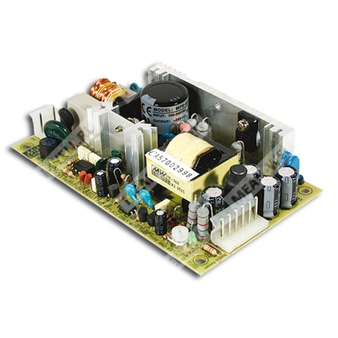

MPT-45B - трёхканальный медицинский импульсный источник питания с выходами 5 В, 12 В и -12 В.
Расшифровка партномера
| Позиция | Значение |
| MPT | Серия медицинских источников питания Mean Well |
| 45 | Номинальная мощность серии 45 Вт |
| B | Вариант исполнения с выходами 5 В, 12 В и -12 В |
Краткое назначение
MPT-45B представляет собой AC/DC источник питания медицинского назначения с тремя изолированными выходами, предназначенный для питания электронной аппаратуры с требованиями к электробезопасности и электромагнитной совместимости.
Особенности
- Универсальный вход переменного тока.
- Низкий ток утечки менее 250 мкА.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Одобрение по медицинской безопасности: 2 x MOPP между первичной и вторичной цепями.
- 100% испытание на прогрев под полной нагрузкой.
- Фиксированная частота переключения 45 кГц.
- Класс B по помехоэмиссии.
Применение
Питание медицинской и профессиональной электронной аппаратуры, где требуются трёхканальные напряжения питания, повышенные требования к изоляции, ограниченному току утечки и соответствию стандартам электромагнитной совместимости.
Выход
| Параметр | Значение для MPT-45B |
| Количество выходов | 3 |
| Выход 1 | 12 В |
| Номинальный ток выхода 1 | 3 А |
| Диапазон регулировки выхода 1 | 4,5...5,5 В |
| Выход 2 | 12 В |
| Номинальный ток выхода 2 | 2 А |
| Диапазон тока выхода 2 | 0,2...2,5 А |
| Выход 3 | -12 В |
| Номинальный ток выхода 3 | 0,3 А |
| Диапазон тока выхода 3 | 0...0,5 А |
| Номинальная мощность | 42,6 Вт |
| Максимальная мощность | 52 Вт при принудительном обдуве не менее 18 CFM |
| Пульсации и шум | 60 мВp-p / 120 мВp-p / 100 мВp-p |
| Допуск выходного напряжения | ±4,0% / ±7,0% / ±5,0% |
| Линейная стабилизация | ±1,0% / ±2,0% / ±1,0% |
| Стабилизация по нагрузке | ±3,0% / ±4,0% / ±1,0% |
| Установка, время нарастания | 800 мс, 20 мс при 230 В AC; 800 мс, 15 мс при 115 В AC, полная нагрузка |
| Время удержания | 80 мс при 230 В AC; 12 мс при 115 В AC, полная нагрузка |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В AC, 127...370 В DC |
| Диапазон частоты сети | 47...63 Гц |
| КПД типовой | 75% |
| Потребляемый ток при 115 В AC | 1,2 А |
| Потребляемый ток при 230 В AC | 0,7 А |
| Пусковой ток | 20 А при 115 В AC, холодный старт; 40 А при 230 В AC, холодный старт |
| Потребляемая мощность в режиме холостого хода | 53...75 Вт |
Защита
| Параметр | Значение |
| Перегрузка | Режим защелкивания отсутствует; защита типа hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 5,75...6,75 В DC по выходу 1 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10...+60 °C, с учётом дерейтинг-кривой |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -20...+85 °C, 10...95% RH |
| Температурный коэффициент | ±0,04%/°C в диапазоне 0...50 °C по выходу +5 В |
| Вибрация | 10...500 Гц, 2G, по 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC, 1 мин |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1 |
| Уровень изоляции | Первичная-вторичная цепь: 2 x MOPP; первичная-земля: 1 x MOPP |
| Помехоэмиссия | EN55011 (CISPR11) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN60601-1-2, медицинский уровень, критерий A |
| Ток утечки на землю | < 250 мкА при 264 В AC |
| Ток прикосновения | < 60 мкА при 264 В AC |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 127 × 76 × 28 мм |
| Масса | 0,21 кг |
| Упаковка | 72 шт.; 18 кг; 1,28 куб. фут |
| Частота преобразования | 45 кГц |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 271,5 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Подключение
| Параметр | Значение |
| Разъём входа переменного тока | Molex 5277-02 или аналогичный |
| Разъём выхода постоянного тока | Molex 5273-06 или аналогичный |
| Согласованная вилка для входа | Molex 5195 или аналогичный |
| Согласованный корпус для входа | Molex 5194 или аналогичный |
| Согласованная вилка для выхода | Molex 5195 или аналогичный |
| Согласованный корпус для выхода | Molex 5194 или аналогичный |
| Заземление | M1 — защитное заземление; требуется обязательное заземление |
| Ограничение | HS1 и HS2 не должны быть закорочены |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование. Испытания ЭМС выполняются при монтаже в заземлённую металлическую пластину 360 мм × 360 мм толщиной 1 мм.
- Для корректного прохождения испытаний ЭМС следует обращаться к рекомендациям по испытаниям компонентов источников питания.
- Отверстия крепления M1 и M2 должны быть заземлены в целях ЭМС.
- Радиатор HS1 и HS2 не должен быть закорочен.
- Ток утечки измерялся от первичного входа до выходного постоянного тока.
