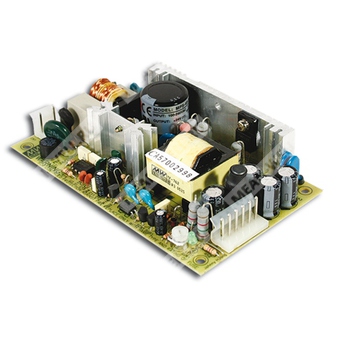

MPT-45C - трехканальный медицинский импульсный AC/DC источник питания мощностью 43,5 Вт с выходами +5 В, +15 В и -15 В.
Назначение и особенности
MPT-45C — это трёхканальный медицинский источник питания с импульсным преобразованием, предназначенный для питания аппаратуры, где требуются три изолированных выхода: основной канал +5 В, а также каналы +15 В и -15 В. Модуль выполнен в компактном корпусе, рассчитан на монтаж в составе оборудования, с естественным охлаждением свободной конвекцией или принудительным обдувом для увеличения допустимой мощности.
Кодовое обозначение
| Позиция | Расшифровка |
|---|
| MPT | Серия медицинских источников питания Mean Well, трёхканальное исполнение |
| 45 | Номинальная мощность класса 45 Вт |
| C | Исполнение с выходами +5 В / +15 В / -15 В |
Функции и свойства
- Универсальный входной диапазон переменного тока.
- Низкий ток утечки: менее 250 мкА.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Соответствие требованиям медицинской безопасности, изоляция 2 x MOPP между первичной и вторичной цепями.
- Испытание на полную нагрузку при 100% нагрузке.
- Фиксированная частота переключения 45 кГц.
Выходные параметры
| Параметр |
Значение для MPT-45C |
| Количество выходов |
3 |
| Канал 1 |
+5 В |
| Канал 2 |
+15 В |
| Канал 3 |
-15 В |
| Номинальный ток |
3 А / 1,6 А / 0,3 А |
| Диапазон регулировки тока |
0,4–5 А / 0,2–2,3 А / 0–0,5 А |
| Номинальная мощность |
43,5 Вт |
| Пиковая мощность |
52 Вт при свободной конвекции; с принудительным обдувом 18 CFM min. |
| Пульсации и шум |
60 мВп-п / 120 мВп-п / 100 мВп-п |
| Допуск выходного напряжения |
±4,0% / ±7,0% / ±5,0% |
| Регулирование по линии |
±1,0% / ±1,0% / ±1,0% |
| Регулирование по нагрузке |
±3,0% / ±4,0% / ±1,0% |
| Диапазон настройки напряжения |
Канал 1: 4,5–5,5 В |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90–264 В переменного тока; 127–370 В постоянного тока |
| Диапазон частоты сети |
47–63 Гц |
| КПД |
75% тип. |
| Потребляемый ток |
1,2 А при 115 В AC; 0,7 А при 230 В AC |
| Пусковой ток |
Холодный старт: 20 А при 115 В AC; 40 А при 230 В AC |
| Время установления |
800 мс, 20 мс при 230 В AC; 800 мс, 20 мс при 115 В AC, при полной нагрузке |
| Время удержания |
80 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
Защита
| Вид защиты |
Описание |
| Перегрузка |
53–75% от номинальной выходной мощности; тип защиты — hiccup, автоматическое восстановление после устранения причины |
| Перенапряжение |
5,75–6,75 В на канале 1; тип защиты — hiccup, автоматическое восстановление после устранения причины |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-10…+60 °C, с учетом кривой дерейтирования |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура хранения |
-20…+85 °C |
| Влажность хранения |
10–95% RH |
| Температурный коэффициент |
±0,04%/°C в диапазоне 0…50 °C по каналу +5 В |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1 |
| Уровень изоляции |
Первичная–вторичная: 2 x MOPP; первичная–земля: 1 x MOPP |
| Испытательное напряжение |
Вход–выход: 4 кВ AC; вход–земля: 2 кВ AC; выход–земля: 0,5 кВ AC, 1 мин |
| Сопротивление изоляции |
Вход–выход, вход–земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия |
Соответствие EN55011 (CISPR11) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость |
Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN60601-1-2; медицинский уровень, критерий A |
| Ток утечки на землю |
Менее 250 мкА при 264 В AC |
| Ток прикосновения |
Менее 60 мкА при 264 В AC |
Надежность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
271,5 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты |
127 × 76 × 28 мм (Д × Ш × В) |
| Масса |
0,21 кг |
| Упаковка |
72 шт. / 18 кг / 1,28 куб. фут. |
Подключение и механическое исполнение
| Элемент |
Параметр |
| Частота преобразования |
45 кГц |
| Входной разъём |
Molex 5277-02 или эквивалент |
| Выходной разъём |
Molex 5273-06 или эквивалент |
| Монтаж |
Крепление с обеспечением заземления; M1 — защитное заземление |
| Требования к радиаторам |
HS1 и HS2 не должны быть закорочены |
Примечания
- Все параметры, не указанные специально, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с помощью витой пары длиной 12 дюймов, подключённой параллельно к 0,1 мкФ и 47 мкФ конденсаторам.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- Источники питания считаются компонентами, которые будут установлены в конечное оборудование; окончательная совместимость по EMC должна подтверждаться после монтажа в составе изделия.
- Для проведения испытаний EMC следует обращаться к руководству по испытаниям компонентов источников питания Mean Well.
- Монтажные отверстия M1 и M2 должны быть соединены с землёй по требованиям EMC.
- Радиаторы HS1 и HS2 не должны быть закорочены.
- Ток измерялся от первичного входа до выхода постоянного тока.
