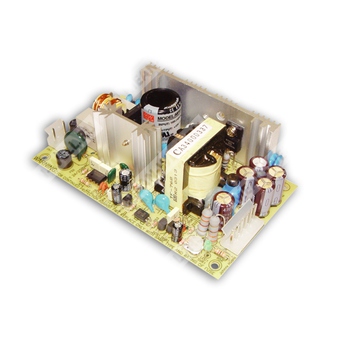

MPT-65B - трёхканальный медицинский импульсный источник питания 65 Вт с универсальным входом переменного тока и защитами.
Расшифровка партномера MPT-65B
| Элемент обозначения | Значение |
| MPT | Серия медицинских источников питания Mean Well MPT |
| 65 | Номинальная мощность 65 Вт |
| B | Исполнение с выходами 5 В, 12 В, −12 В |
Назначение
Импульсный источник питания медицинского исполнения для формирования трёх изолированных выходов постоянного тока: 5 В, 12 В и −12 В.
Основные особенности
- Универсальный вход переменного тока в полном диапазоне.
- Низкий ток утечки: менее 250 мкА.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Медицинская безопасность: 2 x MOPP между первичной и вторичной цепями.
- Испытание при 100% полной нагрузке.
- Фиксированная частота коммутации 45 кГц.
- Соответствие требованиям для медицинского применения.
Выходные параметры
| Параметр | Значение |
| Количество выходов | 3 |
| Выход 1 | 5 В |
| Выход 2 | 12 В |
| Выход 3 | −12 В |
| Номинальный ток выхода 1 | 5,5 А |
| Номинальный ток выхода 2 | 2,5 А |
| Номинальный ток выхода 3 | 0,5 А |
| Диапазон тока выхода 1 | 0,4–7 А |
| Диапазон тока выхода 2 | 0,2–3,2 А |
| Диапазон тока выхода 3 | 0–0,7 А |
| Номинальная мощность | 63,5 Вт |
| Максимальная мощность | 65 Вт |
| Пульсации и шум, выход 1 | 60 мВ пик-пик |
| Пульсации и шум, выход 2 | 160 мВ пик-пик |
| Пульсации и шум, выход 3 | 100 мВ пик-пик |
| Диапазон подстройки напряжения | 4,5–5,5 В по выходу 1 |
| Допуск по напряжению | ±4,0% / +10, −7% / ±5,0% |
| Линейная стабилизация | ±1,0% / ±2,0% |
| Нагрузочная стабилизация | ±3,0% / ±4,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока |
| Диапазон входного постоянного напряжения | 127–370 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| КПД, тип. | 74% |
| Потребляемый ток, тип. | 1,6 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток, тип. | Холодный старт: 20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | Ток утечки на землю менее 250 мкА при 264 В AC; ток прикосновения менее 60 мкА при 264 В AC |
Динамические характеристики
| Параметр | Значение |
| Время запуска и нарастания | 800 мс, 20 мс при 230 В AC; 800 мс, 20 мс при 115 В AC, при полной нагрузке |
| Время удержания | 80 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
| Частота преобразования | 45 кГц |
Защиты
| Параметр | Значение |
| Перегрузка | 73–95 Вт от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75–6,75 В постоянного тока по каналу CH1 |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −10...+55 °C, с учётом кривой дерейтирования |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | −20...+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,04%/°C в диапазоне 0...50 °C по выходу +5 В |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 2952,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 402,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1 |
| Уровень изоляции | Первичная цепь – вторичная цепь: 2 x MOPP; первичная цепь – земля: 1 x MOPP |
| Испытательное напряжение | Вход/выход: 4 кВ AC; вход/корпус: 2 кВ AC; выход/корпус: 0,5 кВ AC, 1 мин. |
| Сопротивление изоляции | Вход/выход, вход/корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые помехи | Соответствие EN55011 (CISPR11) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN60601-1-2, медицинский уровень |
Конструктивные данные
| Параметр | Значение |
| Габариты | 127 × 76 × 42 мм (Д × Ш × В) |
| Масса | 0,27 кг |
| Упаковка | 54 шт.; 16,8 кг; 1,28 CUFT |
| Охлаждение | Свободная конвекция воздуха |
Подключение
Входной разъём (CN1): Molex 5277-02 или эквивалент.
| Номер контакта | Назначение | Соединительная часть | Клемма |
| 1 | AC/L | Molex 5195 или эквивалент | Molex 5194 или эквивалент |
| 2 | AC/N | Molex 5195 или эквивалент | Molex 5194 или эквивалент |
Выходной разъём (CN2): Molex 5273-06 или эквивалент.
| Номер контакта | Назначение | Соединительная часть | Клемма |
| 1 | +V | Molex 5195 или эквивалент | Molex 5194 или эквивалент |
| 2, 3 | +5V | Molex 5195 или эквивалент | Molex 5194 или эквивалент |
| 4, 5 | COM | Molex 5195 или эквивалент | Molex 5194 или эквивалент |
| 6 | −V | Molex 5195 или эквивалент | Molex 5194 или эквивалент |
Механическое исполнение
| Параметр | Значение |
| Монтажные размеры | 127 мм по длине, 76 мм по ширине, 42 мм по высоте |
| Отверстия крепления | 4 отверстия, диаметр 3,8 мм |
| Дополнительные размеры на чертеже | 115,8 мм, 5,6 мм, 64,8 мм, 42 мм |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, оканчивающейся параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установку, линейную стабилизацию и нагрузочную стабилизацию.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Испытания ЭМС выполняются на металлической пластине 360 × 360 мм толщиной 1 мм; конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
- Монтажные отверстия M1 и M2 должны быть заземлены по требованиям ЭМС.
- Радиаторы HS1 и HS2 не должны быть закорочены.
- Ток прикосновения измерялся от первичного входа до выхода постоянного тока.
Дополнительные сведения по монтажу и схеме
- FS1 и FS2: предохранители AC, T2A/250V.
- SVR1: элемент защиты в цепи.
- M1 является защитным заземлением.
- HS1, HS2 не допускается замыкать между собой.
- На функциональной схеме присутствуют узлы EMI-фильтра, выпрямителей и фильтров, силового переключателя, PWM-контроля, O.L.P., O.V.P. и детекторной цепи.
