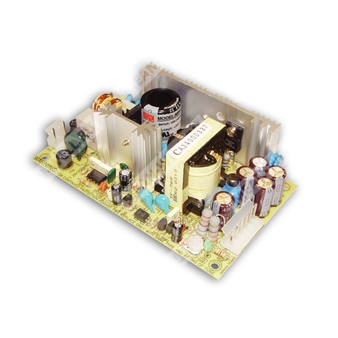

MPT-65C — 65 Вт медицинский источник питания AC/DC с тройным выходом и универсальным входом.
Краткое назначение
Компонент MPT-65C представляет собой импульсный медицинский источник питания переменного/постоянного тока мощностью 65 Вт с тремя выходами, предназначенный для аппаратуры медицинского и промышленного применения.
Расшифровка партномера
| Партномер | Расшифровка |
| MPT | Серия медицинских источников питания Mean Well с тройным выходом |
| 65 | Номинальная мощность 65 Вт |
| C | Вариант исполнения с выходами 5 В, 15 В и -15 В |
Особенности
- Универсальный диапазон входного переменного напряжения.
- Низкий ток утечки менее 250 мкА.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Соответствие требованиям медицинской безопасности, 2 x MOPP между первичной и вторичной цепями.
- Испытание на 100% нагрузке в режиме burn-in.
- Фиксированная частота переключения 45 кГц.
- Трехлетний гарантийный срок в документе указан, но здесь не приводится.
Выходные параметры
| Параметр | Значение |
| Количество выходов | 3 |
| Выход 1 | +5 В |
| Выход 2 | +15 В |
| Выход 3 | -15 В |
| Номинальный ток выхода 1 | 5,5 А |
| Номинальный ток выхода 2 | 2 А |
| Номинальный ток выхода 3 | 0,5 А |
| Диапазон тока выхода 1 | 0,4...7 А |
| Диапазон тока выхода 2 | 0,2...2,6 А |
| Диапазон тока выхода 3 | 0...0,7 А |
| Номинальная мощность | 65 Вт |
| Максимальная мощность | 65 Вт |
| Пульсации и шум | 60 мВ п-п на выходе 1; 180 мВ п-п на выходе 2; 100 мВ п-п на выходе 3 |
| Диапазон подстройки напряжения | Выход 1: 4,5...5,5 В |
| Допуск по напряжению | ±4,0% для выхода 1; +10/-7% для выхода 2; ±5,0% для выхода 3 |
| Линейная стабилизация | ±1,0% для всех выходов |
| Нагрузочная стабилизация | ±3,0% для выхода 1; ±4,0% для выхода 2; ±1,0% для выхода 3 |
| Время запуска, нарастания | 800 мс, 20 мс при 230 В AC; 800 мс, 20 мс при 115 В AC на полной нагрузке |
| Время удержания | 80 мс при 230 В AC; 12 мс при 115 В AC на полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В AC или 127...370 В DC |
| Диапазон частоты | 47...63 Гц |
| КПД | 74% |
| Входной ток, тип. | 1,6 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток, тип. | 20 А при холодном пуске, 115 В AC; 40 А при холодном пуске, 230 В AC |
| Ток потребления переменного тока, тип. | Для MPT-65C в документе указан как часть семейства; конкретное значение не выделено отдельно от серии |
Защита
| Параметр | Значение |
| Перегрузка | 73...95% от номинальной выходной мощности |
| Тип защиты при перегрузке | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75...6,75 В постоянного тока на выходе 1 |
| Тип защиты от перенапряжения | Hiccup mode, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10...+55 °C, с учетом кривой дерейтингa |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -20...+85 °C, 10...95% RH |
| Температурный коэффициент | ±0,04%/°C в диапазоне 0...50 °C на выходе +5 В |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1 |
| Уровень изоляции | Первичная цепь — вторичная: 2 x MOPP; первичная цепь — земля: 1 x MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC, 1 мин. |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые помехи | Соответствие EN55011 (CISPR11) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN60601-1-2, медицинский уровень |
MTBF, размеры и упаковка
| Параметр | Значение |
| MTBF | 2952,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 402,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 127 × 76 × 42 мм (Д × Ш × В) |
| Масса | 0,27 кг |
| Упаковка | 54 шт. / 16,8 кг / 1,28 куб. фут |
Подключение и конструктив
Входной разъем CN1: Molex 5277-02 или эквивалент.
| Контакт | Назначение | Ответная часть |
| 1 | AC/L | Molex 5195 или эквивалент |
| 2 | AC/N | Molex 5194 или эквивалент |
Выходной разъем CN2: Molex 5273-06 или эквивалент.
| Контакт | Назначение | Ответная часть |
| 1 | +V | Molex 5195 или эквивалент |
| 2, 3 | +5V | Molex 5194 или эквивалент |
| 4, 5 | COM | Molex 5194 или эквивалент |
| 6 | -V | Molex 5194 или эквивалент |
Монтажные отверстия M1 и M2 должны быть заземлены в целях ЭМС. Теплоотводы HS1 и HS2 нельзя замыкать между собой. M1 является защитным заземлением.
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно включенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и нагрузочную стабилизацию.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; окончательное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
- Монтажные отверстия M1 и M2 должны быть заземлены для целей ЭМС.
- Теплоотводы HS1, HS2 не должны быть замкнуты.
- Ток утечки измерялся от первичного входа до выходного постоянного напряжения.
