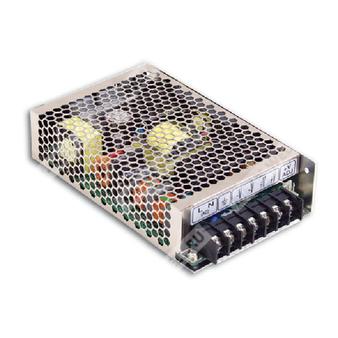

MSP-100-24 - одноканальный медицинский AC/DC источник питания 24 В для промышленной и медицинской аппаратуры.
Назначение и общая характеристика
MSP-100-24 представляет собой импульсный источник питания переменного/постоянного тока мощностью 100 Вт с одним выходом, выполненный в низкопрофильном корпусе высотой 38 мм. Устройство предназначено для питания нагрузок 24 В постоянного тока в медицинском оборудовании и промышленной электронике, где требуются высокая эффективность, активная коррекция коэффициента мощности, гальваническая развязка и набор встроенных защит.
Питание осуществляется от универсальной сети 85–264 В переменного тока или 120–370 В постоянного тока. Модель соответствует требованиям медицинской безопасности и рассчитана на установку в составе конечной аппаратуры.
Расшифровка партномера
| Элемент | Расшифровка |
|---|
| MSP | Серия медицинских источников питания Mean Well |
| 100 | Номинальная мощность 100 Вт |
| 24 | Выходное напряжение 24 В постоянного тока |
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 90%.
- Импульсная стойкость по входу до 300 В AC в течение 5 секунд.
- Защиты от короткого замыкания, перегрузки и перенапряжения.
- Опциональная защита от перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Низкопрофильное исполнение, высота 38 мм.
- Соответствие медицинским требованиям безопасности.
- Встроенное дистанционное управление включением/выключением.
- Нулевое потребление на холостом ходу менее 0,5 Вт.
- Использование электролитических конденсаторов с ресурсом 105 °C.
Области применения
Источник питания предназначен для медицинской аппаратуры, промышленной электроники, средств автоматизации, измерительных систем, приборостроения и другой конечной аппаратуры, где требуется стабилизированное питание 24 В постоянного тока при соблюдении требований электробезопасности и электромагнитной совместимости.
Параметры выхода
| Параметр | Значение |
|---|
| Выходное напряжение | 24 В |
| Номинальный ток | 4,5 А |
| Диапазон тока | 0–4,5 А |
| Номинальная мощность | 108 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 22,8–28,8 В |
| Допуск выходного напряжения | ±0,2% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания | 2500 мс, 100 мс при 230 В AC и полной нагрузке; 2500 мс, 100 мс при 115 В AC и полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 20 мс при 115 В AC, при полной нагрузке |
Параметры входа
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 85–264 В AC / 120–370 В DC |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| Потребляемый входной ток | 1,2 А при 115 В AC; 0,6 А при 230 В AC |
| Пусковой ток | 35 А при 115 В AC; 65 А при 230 В AC |
| Потребление без нагрузки | Менее 0,5 Вт |
Эффективность
Защиты
| Вид защиты | Параметры и принцип работы |
|---|
| Перегрузка | 105–135% от номинальной выходной мощности; тип защиты — ограничение постоянным током для Vo = 50–100% от номинального напряжения, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 30–34,8 В; тип защиты — отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | От -40 до +60 °C |
| Рабочая температура при удалённом управлении | RC+/RC-: 0–0,8 В — включено; 4–10 В — выключено |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | От -40 до +85 °C, 10–95% RH |
| Температурный коэффициент | ±0,04%/°C в диапазоне 0–50 °C |
| Вибрация | 10–500 Гц, 5G, по 10 мин. на цикл, 60 мин. по осям X, Y, Z |
Электробезопасность и электромагнитная совместимость
| Параметр | Значение |
|---|
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, ANSI/AAMI ES 60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 |
| Дополнительные стандарты | BS EN/EN60335-1, BS EN/EN 62368-1 по запросу |
| Изоляционное напряжение | Вход-выход: 4 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH для вход-выход, вход-земля, выход-земля |
| Уровень изоляции | Первичная цепь – вторичная цепь: 2×MOOP; первичная цепь – земля: 1×MOOP; вторичная цепь – земля: 1×MOOP |
| Эмиссия | Соответствие BS EN/EN55011 (CISPR11) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN60601-1-2, BS EN/EN55035, EAC TP TC 020 |
| Ток утечки на землю | Менее 300 мкА при 264 В AC |
| Ток утечки на прикосновение | Менее 100 мкА при 264 В AC |
Конструктивные данные
| Параметр | Значение |
|---|
| Габаритные размеры | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0,55 кг |
| Упаковка | 24 шт.; 14,3 кг; 0,9 куб. фута |
| Корпус | Case No. 901I |
Подключение
Назначение выводов основного разъёма:
| Номер контакта | Назначение |
|---|
| 1 | Вход AC/L |
| 2 | Вход AC/N |
| 3 | FG, защитное заземление |
| 4, 5 | Выход DC -V |
| 6, 7 | Выход DC +V |
Удалённое включение/выключение (CN100):
| Номер контакта | Назначение |
|---|
| 1 | RC- |
| 2 | RC+ |
Разъём CN100: JST B-XH или эквивалент. Сопряжённый корпус: JST XHP; контакт: JST SXH-001T или эквивалент.
Блок-схема функций
В состав устройства входят: EMI-фильтр, узел ограничения пускового тока, выпрямитель и PFC, силовой преобразователь, выходной выпрямитель и фильтр, схема контроля перегрева, схема контроля перегрузки, схема контроля перенапряжения и узел дистанционного управления.
Примечания
- Все параметры, не отмеченные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Питание должно быть установлено внутри конечного оборудования; ЭМС-испытания выполняются при монтаже на металлическую пластину 440 × 440 мм толщиной 1 мм.
- Серия соответствует требованиям по ЭМС при встраивании в конечную систему; при необходимости следует обращаться к документу Mean Well по условиям EMI.
- Может потребоваться снижение нагрузки при низком входном напряжении; см. кривую снижения нагрузки.
- Ток утечки измеряется от первичного входа к выходу постоянного тока.
- При входном напряжении ниже 100 В AC возможно ухудшение параметров; окончательный производитель должен подтвердить соответствие требованиям безопасности и рабочих характеристик.
Наработка на отказ
| Методика | Значение |
|---|
| Telcordia SR-332 (Bellcore) | 2272,8 тыс. ч, минимум |
| MIL-HDBK-217F (25 °C) | 352,4 тыс. ч, минимум |
