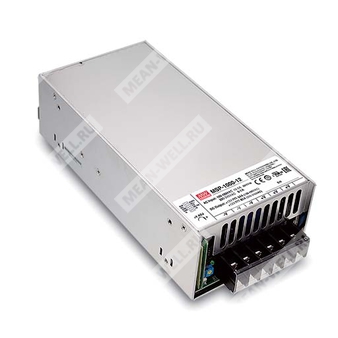

MSP-1000-24
MSP-1000-24 - медицинский AC/DC источник питания 24 В для высокомощных систем электропитания.
Расшифровка партномера
| Партномер | Расшифровка |
| MSP | Серия медицинских источников питания Mean Well |
| 1000 | Номинальная мощность 1000 Вт |
| 24 | Выходное напряжение 24 В |
Назначение и особенности
MSP-1000-24 представляет собой закрытый одноканальный AC/DC источник питания медицинского исполнения, рассчитанный на питание ответственных нагрузок в медицинской технике и смежных системах. Модель обеспечивает выход 24 В при высокой выходной мощности, поддерживает универсальный сетевой вход, активную коррекцию коэффициента мощности и встроенные сервисные функции для системной интеграции.
Серия предназначена для применения в оборудовании, где требуются повышенные требования к электрической безопасности, электромагнитной совместимости и надежности. В конструкции предусмотрены функции дистанционного включения/выключения, дистанционного измерения, сигнал DC-OK, параллельная работа с распределением тока и вспомогательное питание.
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Встроенная активная коррекция коэффициента мощности, PF > 0,95.
- КПД до 93% для версии 24 В.
- Устойчивость к импульсу 300 VAC в течение 5 секунд.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Соответствие медицинским требованиям безопасности, 2×MOPP.
- Пригодность для приложений BF при соответствующем системном рассмотрении.
- Встроенное управление вентилятором охлаждения.
- Функция распределения тока при параллельной работе до 4000 Вт, схема 3+1.
- Встроенный сигнал DC-OK.
- Встроенное дистанционное управление включением/выключением.
- Встроенная функция дистанционного измерения.
- Малое потребление холостого хода.
Области применения
- МРТ-сканер.
- КТ- и ПЭТ-сканер.
- Медицинская кровать.
- Операционный стол.
- Медицинское измерительное устройство.
Основное описание
MSP-1000-24 — это закрытый источник питания AC/DC с одним выходом, обеспечивающий 1000 Вт выходной мощности для широкого спектра медицинских применений. Серия работает от сети 90…264 В переменного тока и формирует несколько уровней выходного напряжения в диапазоне 12…48 В, что позволяет использовать ее в разнообразном медицинском оборудовании.
Схемотехника соответствует международным медицинским стандартам, обеспечивает уровень изоляции 2×MOPP и включает встроенные функции, повышающие гибкость системной интеграции: вспомогательное питание, дистанционное измерение и дистанционное управление. Это делает изделие удобным для построения источников электропитания в сложных медицинских и промышленно-медицинских системах.
Параметры
Выход
| Выходное напряжение | 24 В |
| Номинальный ток | 42 А |
| Диапазон тока | 0…42 А |
| Номинальная мощность | 1008 Вт |
| Пульсации и шум, макс. | 200 мВ п-п |
| Диапазон подстройки выходного напряжения | 22…28 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Уставка, время нарастания | 2000 мс, 50 мс / 115 VAC при полной нагрузке |
| Время удержания | 16 мс / 115 VAC при полной нагрузке |
Вход
| Диапазон входного напряжения | 90…264 VAC; 127…370 VDC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности, тип. | PF > 0,95 / 230 VAC; PF > 0,98 / 115 VAC при полной нагрузке |
| КПД, тип. | 93% |
| Входной ток, тип. | 8,5 А / 115 VAC; 5 А / 230 VAC |
| Пусковой ток, тип. | 20 А / 115 VAC; 40 А / 230 VAC |
| Допустимый импульсный входной режим | 300 VAC в течение 5 секунд |
Защиты
| Перегрузка | 105…135% от номинальной выходной мощности; тип защиты — ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Сигнал DC-OK | Уровень TTL; выход PSU включен при 3,3…5,6 В, выключен при 0…1 В |
| Дистанционное включение/выключение | Вкл. — короткое замыкание, выкл. — разрыв цепи |
| Дистанционное измерение | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Вспомогательное питание | 5 В, 0,3 А; допуск ±5%; пульсации 50 мВ п-п, макс. |
| Потребление без нагрузки | <0,75 Вт при разомкнутых RC+ и RC- |
| Управление вентилятором | Вкл./выкл. по NTC (RT50) или при нагрузке не менее 30% |
| Параллельная работа | До 4000 Вт или 3+1 модулей; при параллельной работе требуется согласование напряжений и подключение по схеме из руководства |
Электрическая безопасность и изоляция
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004; проектирование по BS EN/EN60335-1, BS EN/EN 62368-1 по запросу |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2×MOPP; первичная цепь — земля: 1×MOPP; вторичная цепь — земля: 1×MOPP |
| Испытательное напряжение | I/P-O/P: 4,5 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 VDC / 25°C / 70% RH |
| Ток утечки на землю | < 360 мкА / 264 VAC |
| Ток утечки на прикосновение | < 100 мкА / 264 VAC |
Электромагнитная совместимость
| Излучаемые помехи | BS EN/EN55011 (CISPR11), класс B |
| Проводимые помехи | BS EN/EN55011 (CISPR11), класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Пульсации напряжения сети | BS EN/EN61000-3-3 |
| ESD | BS EN/EN61000-4-2, уровень 4, 15 кВ воздухом; уровень 4, 8 кВ контакт |
| Радиочастотное излучение | BS EN/EN61000-4-3, уровень 3 |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3 |
| Скачки напряжения | BS EN/EN61000-4-5, уровень 4, 2 кВ линия-линия; 4 кВ линия-земля |
| Проводимая ВЧ-устойчивость | BS EN/EN61000-4-6, уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11: 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Эксплуатационные условия
| Рабочая температура | -40…+70°C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85°C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибрация | 10…500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надежность, габариты, масса и упаковка
| MTBF | 850,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 105,8 тыс. ч минимум по MIL-HDBK-217F (25°C) |
| Габариты | 218 × 105 × 63,5 мм (Д × Ш × В) |
| Масса | 1,53 кг |
| Упаковка | 8 шт. / 13,3 кг / 1,34 CUFT |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 VAC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с применением витой пары длиной 12 дюймов, оконцованной параллельно включенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; необходимо учитывать кривую дерейтинга.
- Время установки измеряется при первом холодном запуске. Повторное включение/выключение может увеличить время установки.
- Потребление без нагрузки менее 0,75 Вт при разомкнутых RC+ и RC- (CN100, контакты 3 и 4).
- При входном напряжении ниже 40 VAC возможно ухудшение характеристик. Производитель конечного изделия должен подтвердить, что это отклонение не влияет на базовую безопасность и основные рабочие параметры.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания EMC выполнены при монтаже на металлическую пластину 360 × 700 мм толщиной 1 мм; конечное изделие должно быть повторно проверено на соответствие директивам EMC.
- Снижение допустимой температуры окружающей среды составляет 3,5°C на 1000 м для моделей без вентилятора и 5°C на 1000 м для моделей с вентилятором при высоте более 2000 м.
