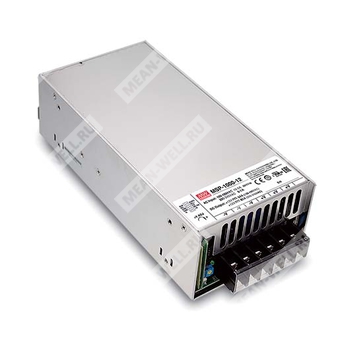

MSP-1000-48
MSP-1000-48 - импульсный источник питания для медицинского и промышленного оборудования с выходом 48 В.
Расшифровка партномера
| Партномер | Расшифровка |
| MSP | Серия медицинских источников питания Mean Well |
| 1000 | Номинальная мощность 1000 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Назначение и особенности
MSP-1000-48 — закрытый одно-выходной AC/DC источник питания медицинского исполнения, предназначенный для питания широкого спектра медицинской аппаратуры и других устройств, где требуется стабильное напряжение 48 В и высокая удельная мощность. Серия рассчитана на работу от универсальной сети переменного тока, имеет активный корректор коэффициента мощности, высокий КПД и набор встроенных функций для системной интеграции.
Изделие поддерживает дистанционное включение/выключение, удалённую компенсацию падения напряжения на проводах, сигнал DC-OK, вспомогательный источник 5 В и функцию параллельной работы с распределением тока. Конструктив и схема соответствуют требованиям медицинской безопасности, включая 2×MOPP.
Области применения
- МРТ-сканеры
- КТ- и ПЭТ-сканеры
- Медицинские кровати
- Операционные столы
- Медицинские измерительные устройства
Основные свойства
- Универсальный вход переменного тока с полным диапазоном
- Встроенная активная коррекция коэффициента мощности, PF > 0,95
- Высокий КПД до 94%
- Устойчивость к импульсному перенапряжению 300 В AC в течение 5 секунд
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев
- Одобрен по требованиям медицинской безопасности 2×MOPP
- Пригоден для BF-применений при соответствующем системном проектировании
- Встроенное управление вентилятором охлаждения
- Параллельная работа с распределением тока до 4000 Вт в конфигурации 3+1
- Сигнал DC-OK
- Дистанционное включение/выключение
- Вспомогательный выход 5 В
- Функция дистанционного измерения напряжения на нагрузке
- Потребление без нагрузки менее 0,75 Вт
Таблица параметров: выход
| Параметр | MSP-1000-48 |
| Выходное напряжение постоянного тока | 48 В |
| Номинальный ток | 21 А |
| Диапазон тока | 0 ~ 21 А |
| Номинальная мощность | 1008 Вт |
| Пульсации и шум | 250 мВ п-п |
| Диапазон подстройки выходного напряжения | 46 ~ 56 В |
| Допуск по напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 2000 мс, 50 мс при 115 В AC; 1000 мс, 50 мс при 230 В AC |
| Время удержания | 16 мс при 115 В AC; 16 мс при 230 В AC |
| Защита от перегрузки | 105 ~ 135% от номинальной выходной мощности; режим ограничения постоянного тока, восстановление автоматически после устранения неисправности |
| Защита от перенапряжения | 58 ~ 65 В; отключение выходного напряжения, восстановление после повторной подачи питания |
| Сигнал DC-OK | TTL-уровень, высокий уровень при включённом БП |
| Удалённая обратная связь | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Параллельная работа | До 4 устройств; допускается распределение тока; максимальная выходная мощность при параллельной работе — (номинальный ток одного блока) × (число блоков) × 0,9 |
Таблица параметров: вход
| Параметр | MSP-1000-48 |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Допустимое входное перенапряжение | 300 В AC в течение 5 секунд |
| Частотный диапазон | 47 ~ 63 Гц |
| Коэффициент мощности | >0,95 при 230 В AC; >0,98 при 115 В AC, при полной нагрузке |
| КПД | 94% |
| Пусковой ток | 40 А при 230 В AC |
| Ток утечки | Earth leakage current < 360 мкА при 264 В AC; Touch leakage current < 100 мкА при 264 В AC |
| Потребляемый ток переменного входа | 5 А при 230 В AC |
Таблица параметров: вспомогательные и функциональные возможности
| Параметр | MSP-1000-48 |
| Вспомогательный выход | 5 В постоянного тока, 0,3 А |
| Допуск вспомогательного выхода | ±5% |
| Пульсации вспомогательного выхода | 50 мВ п-п, максимум |
| Управление вентилятором | Вентилятор включается/выключается по NTC (RT50) или при минимальной нагрузке 30% |
| Удалённое включение/выключение | Замыкание — включение, размыкание — выключение |
| Тип сигнала DC-OK | TTL-уровень, привязка к выводу GND сигнала |
| Диапазон сигнала DC-OK | 3,3 ~ 5,6 В — включено; 0 ~ 1 В — выключено |
| Общий ток при параллельной работе | До 4000 Вт или конфигурация 3+1 |
Таблица параметров: защита, безопасность и ЭМС
| Параметр | MSP-1000-48 |
| Защита от короткого замыкания | Есть |
| Защита от перегрузки | Есть |
| Защита от перенапряжения | Есть |
| Защита от перегрева | Есть |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004; проектирование с учётом BS EN/EN60335-1 и BS EN/EN62368-1 по запросу |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2×MOPP; первичная цепь — земля: 1×MOPP; вторичная цепь — земля: 1×MOPP |
| Испытательное напряжение | I/P-O/P: 4,5 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25℃ / 70% RH |
| Эмиссия | Проводимые помехи — Class B; излучаемые помехи — Class B; гармонические составляющие тока — Class A; мерцание напряжения — по BS EN/EN61000-3-3 |
| Помехоустойчивость | ESD — уровень 4, 15 кВ воздух / 8 кВ контакт; Radiated — уровень 3; EFT/Burst — уровень 3; Surge — уровень 4, 2 кВ линия-линия, 4 кВ линия-земля; Conducted — уровень 3; Magnetic Field — уровень 4; Voltage Dips and Interruptions — 100% dip 1 periods, 30% dip 25 periods, 100% interruptions 250 periods |
Таблица параметров: условия эксплуатации
| Параметр | MSP-1000-48 |
| Рабочая температура | -40 ~ +70 ℃ |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 ℃, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/℃ (0 ~ 50 ℃) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Дерейтинг по температуре | Согласно кривой снижения нагрузки |
| Дерейтинг по высоте | 3,5 ℃/1000 м для моделей без вентилятора и 5 ℃/1000 м для моделей с вентилятором при высоте более 2000 м |
Таблица параметров: надёжность, размеры и упаковка
| Параметр | MSP-1000-48 |
| MTBF | 850,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 105,8 тыс. ч минимум по MIL-HDBK-217F (25℃) |
| Габариты | 218 × 105 × 63,5 мм |
| Масса | 1,53 кг |
| Упаковка | 8 шт. / 13,3 кг / 1,34 CUFT |
Примечания
1. Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 ℃.
2. Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
4. Может потребоваться снижение нагрузки при низком входном напряжении. Следует учитывать кривую дерейтинга.
5. Время установки измеряется при первом холодном пуске. Повторное включение/выключение источника питания может увеличить это время.
6. Потребление без нагрузки менее 0,75 Вт при разомкнутых RC+ и RC- (контакт CN100, выводы 3 и 4).
7. При входном напряжении менее 40 В AC источник питания может демонстрировать ухудшение характеристик. Производитель конечного изделия должен подтвердить, что это не влияет на базовую безопасность и основные параметры.
8. Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Все испытания ЭМС выполнены при монтаже на металлической пластине 360 мм × 700 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
9. Снижение допустимой температуры окружающей среды составляет 3,5 ℃/1000 м для моделей без вентилятора и 5 ℃/1000 м для моделей с вентилятором на высоте выше 2000 м (6500 ft).
Подключение и интерфейсы
Для соединений используется разъём CN100. Выводы назначены следующим образом: AUXG, AUX, RC+, RC-, CS, GND, DC-OK, +S, -S. Дистанционное измерение напряжения рекомендуется выполнять скрученными попарно проводами +S/-S для снижения помех. При параллельной работе линии CS всех блоков объединяются для выравнивания тока между источниками.
Входная клеммная колодка рассчитана на AC/L, AC/N и FG. Выходная клеммная колодка предназначена для подключения +V и -V.
Механические данные
Конструктивное исполнение: закрытый корпус. Охлаждение — принудительное, с встроенным вентилятором и управлением ON/OFF. Воздушный поток указан в соответствии с монтажной схемой. Установка производится в корпус оборудования; рекомендуется соблюдать требования к монтажу и обеспечению вентиляции.
