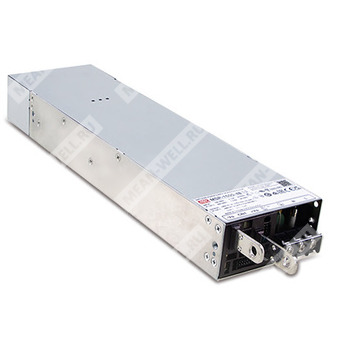

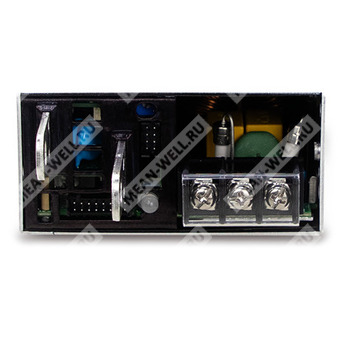

MSP-1600-12 - импульсный источник питания AC/DC мощностью 1600 Вт для промышленной электроники с программируемым выходом и CANBus.
Назначение и общее описание
MSP-1600-12 представляет собой высоконадежный закрытый источник питания переменного/постоянного тока мощностью 1600 Вт с коррекцией коэффициента мощности, предназначенный для применения в промышленной автоматике, системах управления, телекоммуникационном оборудовании, медицинской технике и других областях, где требуются высокая удельная мощность, широкий диапазон входного напряжения, расширенные функции контроля и повышенная помехоустойчивость.
Модель MSP-1600-12 относится к серии MSP-1600 и рассчитана на выходное напряжение 12 В постоянного тока. Конструкция ориентирована на работу в условиях повышенной надежности, с поддержкой дистанционного управления, дистанционного измерения, сигнализации состояния и встроенного интерфейса CANBus.
Расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| MSP |
Серия источников питания |
| 1600 |
Номинальная мощность серии: 1600 Вт |
| 12 |
Номинальное выходное напряжение: 12 В |
Области применения
- Промышленная автоматика, машинное оборудование и системы управления
- Системы безопасности
- Механическое и электрическое оборудование
- Электронные приборы, оборудование и аппаратура
- Сетевое оборудование
- Телекоммуникационные устройства
- Источники питания для PoE
- Домашняя автоматизация
- Медицинские устройства
- Суперконденсаторные системы
Особенности
- Вход 85–264 В переменного тока с коррекцией коэффициента мощности
- Глобальные сертификаты для нескольких отраслей и стандартов безопасности
- КПД до 92%
- Программируемое выходное напряжение 15–115% от номинала
- Встроенный протокол CANBus
- Рабочий диапазон температуры от -40 до +85 °C
- Очень низкий ток утечки, менее 500 мкА, и 2 x MOPP для BF-применений
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева
- Встроенные функции дистанционного включения/выключения, дистанционного измерения, сигнала DC OK, сигнала аварии OTP и вспомогательного питания 12 В
- Категория перенапряжения III
- Высота эксплуатации до 5000 м
- Встроенное интеллектуальное управление скоростью вентилятора, низкий уровень шума
- Конформное покрытие печатной платы
- Корпус с компактными габаритами
Описание
MSP-1600-12 — это 1600-ваттный AC/DC источник питания с функцией PFC, разработанный для высокой надежности и применения в нескольких отраслях. Модель обеспечивает компактные размеры 310 × 85 × 41 мм, широкий диапазон входного напряжения 85–264 В AC для глобальной совместимости, КПД до 92%, программируемое выходное напряжение, встроенный интерфейс CANBus, расширенный температурный диапазон эксплуатации от -40 до +85 °C, соответствие требованиям OVC III, встроенные функции дистанционного управления и дистанционного измерения, вспомогательное питание, внутреннее покрытие печатной платы и полный набор защит. Источник подходит для оборудования с требованиями BF-класса в медицинской технике и поставляется с высокой плотностью мощности для промышленных систем электропитания.
Параметры выходной части
| Параметр |
Значение для MSP-1600-12 |
| Номинальное выходное напряжение |
12 В |
| Номинальный ток |
125 А |
| Диапазон тока |
0–125 А |
| Номинальная мощность |
1500 Вт |
| Пульсации и шум |
150 мВ п-п |
| Диапазон подстройки напряжения |
11,5–14 В |
| Допуск по выходному напряжению |
±1,0% |
| Регулирование по линии |
±0,5% |
| Регулирование по нагрузке |
±0,5% |
| Время запуска и нарастания |
1500 мс, 60 мс / 230 В AC при полной нагрузке |
| Время удержания |
16 мс / 230 В AC при 70% нагрузке |
| Время удержания при полной нагрузке |
10 мс / 230 В AC |
Параметры входа
| Параметр |
Значение для MSP-1600-12 |
| Диапазон входного напряжения |
85–264 В AC / 250–400 В DC |
| Диапазон частоты |
47–63 Гц |
| Коэффициент мощности |
0,97 при 230 В AC и полной нагрузке |
| КПД |
88,5% |
| Пусковой ток |
60 А при холодном старте / 230 В AC |
| Входной ток |
14 А / 115 В AC; 8 А / 230 В AC |
| Ток утечки на землю |
менее 500 мкА действующего значения / 264 В AC |
| Ток прикосновения |
менее 100 мкА действующего значения / 264 В AC |
Защиты
| Параметр |
Значение для MSP-1600-12 |
| Перегрузка |
105–115% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Ограничение постоянным током, отключение выходного напряжения через 5 с; восстановление после повторного включения |
| Перенапряжение |
15,75–18,75 В |
| Перегрев |
Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Функции
| Параметр |
Значение для MSP-1600-12 |
| Программирование выходного напряжения |
Допускается регулировка 15–115% от номинального выходного напряжения |
| Дистанционное управление |
Включение и выключение электрическим сигналом или сухим контактом; Power ON — замыкание, Power OFF — размыкание |
| Дистанционное измерение |
Компенсация падения напряжения на проводах нагрузки до 0,5 В DC |
| Вспомогательное питание |
12 В x 0,8 А, диапазон 10,6–13,2 В; пульсации 450 мВ п-п |
| Сигнал DC OK |
Контактный выход, максимальный ток нагрузки 10 мА |
| CANBus |
Встроенный интерфейс связи для управления, настройки и мониторинга |
| Шум вентилятора |
39 дБ при 10% нагрузке и Ta=25 °C; 43 дБ при 70% нагрузке и Ta=25 °C |
Условия эксплуатации
| Параметр |
Значение для MSP-1600-12 |
| Рабочая температура |
-40…+85 °C, см. кривую дерейтингования |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
-40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0…50 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин / цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение для MSP-1600-12 |
| Испытательное напряжение |
Вход–выход: 4,2 кВ AC; вход–земля: 2,1 кВ AC; выход–земля: 1,5 кВ AC |
| Уровень изоляции |
Первичная цепь–вторичная: 2 x MOPP; первичная–земля: 1 x MOPP; вторичная–земля: 1 x MOPP |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Параметр |
Значение для MSP-1600-12 |
| Эмиссия |
BS EN/EN55032, CNS 15936, GB/T 9254.1, KS C 9832, класс B |
| Проводимые помехи |
BS EN/EN55014-1, класс B |
| Излучаемые помехи |
BS EN/EN55011, класс B |
| Гармонический ток |
BS EN/EN61000-3-2, класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
| ESD |
BS EN/EN61000-4-2, уровень 4, 15 кВ по воздуху; 8 кВ контакт |
| Излучаемая помехоустойчивость |
BS EN/EN61000-4-3, уровень 3, 10 В/м, 80 МГц–2,7 ГГц |
| Наносекундные импульсные помехи |
BS EN/EN61000-4-4, уровень 3, 2 кВ |
| Импульсные перенапряжения |
BS EN/EN61000-4-5, уровень 4, 2 кВ линия-линия; 4 кВ линия-земля |
| Проводимая помехоустойчивость |
BS EN/EN61000-4-6, уровень 3, 10 В |
| Магнитное поле |
BS EN/EN61000-4-8, уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
>95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
| Дополнительные стандарты по помехоустойчивости |
BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN60601-1-2, BS EN/EN55014-2, KS C 9835, SEMI F47 при 200 В AC |
Механические параметры
| Параметр |
Значение для MSP-1600-12 |
| Габариты |
310 × 85 × 41 мм |
| Масса |
1,72 кг |
| Упаковка |
6 шт.; 11,3 кг; 1,28 куб. фута |
| Средняя наработка на отказ |
653,8 тыс. ч минимум по Telcordia SR-332; 65,3 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Назначение выводов
| Номер вывода |
Функция |
Описание |
| 1 |
+12V-aux |
Вспомогательный выход 10,6–13,2 В DC, относительно GND-aux; максимальный ток нагрузки 0,8 А; выход имеет встроенные диоды OR-ing и не управляется Remote ON/OFF |
| 2 |
GND-aux |
Возврат вспомогательного питания |
| 3 |
+5V-aux |
Используется только для дистанционного включения/выключения |
| 4 |
R.C |
Электрическое или контактное управление выходом; замыкание с +5V-aux — включение, размыкание — выключение; максимальное входное напряжение 5,5 В DC |
| 5 |
DC-OK |
Сигнал состояния источника питания; высокий уровень при Vout ≤ 77%±5%, низкий уровень при Vout ≥ 80%±5%; максимальный ток источника 10 мА |
| 6 |
T-ALARM |
Сигнал перегрева/отказа вентилятора; высокий уровень при перегреве или отказе вентилятора, низкий уровень при нормальной работе; максимальный ток источника 10 мА |
| 7,8,9 |
A0, A1, A2 |
Линии адреса интерфейса CANBus |
| 10,11 |
NC |
Оставлены для будущего использования |
| 12 |
PV |
Подключение для программирования выходного напряжения; сигнал не изолирован, относительно -Vo(signal) |
| 13 |
+Vo(Signal) |
Положительный сигнальный вывод выходного напряжения; используется для локального измерения |
| 14 |
-Vo(Signal) |
Отрицательный сигнальный вывод выходного напряжения; используется для локального измерения и как опорная точка некоторых функций |
| 15 |
+RS |
Положительный вывод дистанционного измерения; изолированный сигнал, относительно GND-aux |
| 16 |
-RS |
Отрицательный вывод дистанционного измерения; изолированный сигнал, относительно GND-aux |
Назначение выводов входного разъема AC
| Номер вывода |
Обозначение |
Описание |
| 1 |
FG |
Защитное заземление |
| 2 |
AC/N |
Сеть переменного тока, нейтраль |
| 3 |
AC/L |
Сеть переменного тока, фаза |
Назначение выводов CN2
| Номера выводов |
Функция |
Описание |
| 1,2,3,4 |
NC |
Для стандартной модели — оставить без использования |
| 5,6 |
-Vo(Signal) |
Отрицательный сигнальный вывод выходного напряжения; не подключается напрямую к нагрузке |
| 7 |
CANH |
Линия данных CANBus |
| 8 |
CANL |
Линия данных CANBus |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, оконеченной конденсаторами 0,1 мкФ и 47 мкФ, включенными параллельно.
- Допуск включает уставку, регулирование по линии и регулирование по нагрузке.
- Время запуска измеряется при первом холодном старте.
- При низком входном напряжении может потребоваться снижение мощности; см. раздел с характеристиками.
- При регулировке выходного напряжения через функцию PV пульсации и шум могут превышать указанные пределы в некоторых режимах работы.
- Измерение шума вентилятора выполняется по ISO 7779.
- Знак RCM применяется на добровольной основе; оборудование соответствует применимым стандартам IEC или AS/NZS, либо AS/NZS 3820, где это допустимо; использование знака RCM соответствует AS/NZS 4417.1.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Все испытания ЭМС выполнялись при монтаже устройства на металлической пластине 720 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС. Для указаний по проведению испытаний следует обращаться к документу по испытаниям ЭМС компонентных источников питания.
- Знак BIS может быть недоступен для некоторых производственных площадок или моделей; за дополнительной информацией следует обращаться к представителю MEAN WELL.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
