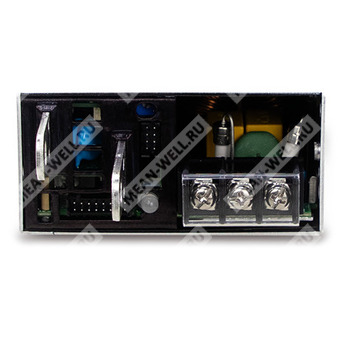

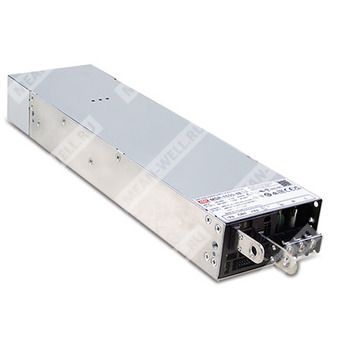

MSP-1600-24 - источник питания AC/DC 24 В для промышленной автоматики, электроники и телекоммуникационных систем.
MSP-1600-24 — это высоконадежный встраиваемый источник питания переменного/постоянного тока мощностью 1600 Вт с коррекцией коэффициента мощности, рассчитанный на применение в промышленной электронике, системах управления, медицинском и телекоммуникационном оборудовании, а также в других ответственных приложениях, где требуется высокая энергетическая плотность, удаленное управление и развитая система мониторинга.
Расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| MSP |
Серия источников питания Mean Well MSP |
| 1600 |
Номинальная мощность серии, 1600 Вт |
| 24 |
Выходное напряжение 24 В |
Назначение
Модель предназначена для питания нагрузок постоянного тока в составе промышленного оборудования, систем автоматизации, устройств безопасности, сетевой и телекоммуникационной аппаратуры, медицинской техники, измерительных и электронных приборов, а также оборудования с питанием через PoE и суперкондесаторные системы.
Области применения
- Промышленная автоматика и системы управления
- Системы безопасности
- Механическое и электротехническое оборудование
- Электронные приборы, оборудование и аппаратура
- Сетевое оборудование
- Телекоммуникационные устройства
- Оборудование питания PoE
- Домашняя автоматика
- Медицинские устройства
- Суперконденсаторные системы
Основные особенности
- Входное напряжение 85–264 В переменного тока с коррекцией коэффициента мощности.
- Высокий КПД, типовое значение до 92%.
- Программируемое выходное напряжение в диапазоне 15–115% от номинального.
- Встроенный интерфейс CANBus.
- Диапазон рабочих температур от -40 до +85 °C.
- Очень малый ток утечки, менее 500 мкА, с исполнением 2 x MOPP.
- Полный набор защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Встроенные функции дистанционного включения/выключения, удаленной компенсации падения напряжения, сигнала DC OK, сигнала аварии перегрева и вспомогательного питания 12 В.
- Категория перенапряжения III.
- Рабочая высота до 5000 м.
- Встроенное интеллектуальное управление вентилятором, низкий уровень шума.
- Конформное покрытие печатной платы.
Описание
MSP-1600-24 представляет собой импульсный AC/DC источник питания закрытого исполнения мощностью 1600 Вт с активной коррекцией коэффициента мощности. Модель ориентирована на высокую надежность и стабильную работу в составе оборудования, где важны широкие диапазоны входного напряжения, устойчивость к сетевым и климатическим воздействиям, а также возможность удаленного контроля и интеграции в интеллектуальные системы.
Блок выполнен в компактном корпусе 310 × 85 × 41 мм, что облегчает интеграцию в ограниченное монтажное пространство. Источник питания поддерживает программирование выходного напряжения, удаленное управление включением/выключением, удаленную компенсацию падения напряжения на проводах нагрузки и передачу диагностических сигналов. Наличие встроенного CANBus позволяет использовать изделие в автоматизированных системах, где требуется мониторинг входного напряжения, выходной мощности и других параметров.
Для MSP-1600-24 характерны высокая энергетическая эффективность, низкий ток утечки, соответствие ряду международных стандартов безопасности и электромагнитной совместимости, а также применимость в оборудовании класса BF и в других ответственных установках.
Параметры
Выход
| Номинальное выходное напряжение |
24 В |
| Номинальный выходной ток |
67 А |
| Диапазон регулировки тока |
0–67 А |
| Номинальная мощность |
1608 Вт |
| Пульсации и шум, максимум |
200 мВп-п |
| Диапазон подстройки напряжения |
23,5–28 В |
| Стабилизация по сети |
±1,0% |
| Стабилизация по нагрузке |
±0,5% |
| Допуск напряжения |
включает допуск установки, стабилизацию по сети и нагрузке |
| Время установки и нарастания |
1500 мс, 60 мс при 230 В AC на полной нагрузке |
| Время удержания |
16 мс при 230 В AC и 70% нагрузки |
| Время удержания при полной нагрузке |
10 мс при 230 В AC |
Вход
| Диапазон входного напряжения |
85–264 В AC / 250–400 В DC |
| Диапазон частоты |
47–63 Гц |
| Типовой коэффициент мощности |
0,97 при 230 В AC и полной нагрузке |
| Типовой КПД |
88,5% |
| Пусковой ток |
60 А при 230 В AC, холодный старт |
| Входной ток, типовой |
14 А при 115 В AC; 8 А при 230 В AC |
| Ток утечки на землю |
менее 500 мкА (среднеквадратичное) при 264 В AC |
| Ток прикосновения |
менее 100 мкА (среднеквадратичное) при 264 В AC |
Защита
| Перегрузка |
105–115% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Ограничение постоянным током; отключение выходного напряжения через 5 с, восстановление после повторного включения |
| Перенапряжение |
31,5–37,5 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Программирование выходного напряжения |
15–115% от номинального значения |
| Дистанционное управление |
Включение/выключение электрическим сигналом или сухим контактом |
| Дистанционная компенсация |
Компенсация падения напряжения на проводах нагрузки до 0,5 В DC |
| Вспомогательное питание |
12 В AC / DC, 0,8 А; допустимый диапазон 10,6–13,2 В |
| Пульсации вспомогательного питания |
450 мВп-п |
| Сигнал DC OK |
Контактный выход, макс. нагрузка 5 В DC / 10 мА |
| Сигнал T-ALARM |
Контактный выход, макс. нагрузка 5 В DC / 10 мА |
| Интерфейс связи |
CANBus, встроенный |
| Функции CANBus |
Управление, настройка, мониторинг |
| Управление вентилятором |
Интеллектуальное, по внутренней температуре источника питания |
| Уровень шума вентилятора |
39 дБ при 10% нагрузке и 25 °C; 43 дБ при 70% нагрузке и 25 °C |
Условия эксплуатации
| Рабочая температура |
-40…+85 °C |
| Температура при полной нагрузке |
до +50 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
-40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0–50 °C |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации |
до 5000 м |
| Температурное дерейтинг по высоте |
3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором выше 2000 м |
Безопасность и ЭМС
| Испытательное напряжение |
I/P-O/P: 4,2 кВ AC; I/P-FG: 2,1 кВ AC; O/P-FG: 1,5 кВ AC |
| Уровень изоляции |
Первичная-Вторичная: 2 x MOPP; Первичная-Земля: 1 x MOPP; Вторичная-Земля: 1 x MOPP |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Категория перенапряжения |
III |
| Соответствие по классам изоляции и применения |
SELV / ES1 / BF в зависимости от стандарта и диапазона напряжений |
Электромагнитная совместимость
| Эмиссия |
Class B по соответствующим стандартам |
| Помехоустойчивость ESD |
Уровень 4, 15 кВ воздух; 8 кВ контакт |
| Помехоустойчивость радиочастотного поля |
Уровень 3, 10 В/м, 80 МГц–2,7 ГГц |
| Помехоустойчивость в расширенном диапазоне |
9–28 В/м, 385 МГц–5,78 ГГц |
| EFT/Burst |
Уровень 3, 2 кВ |
| Surge |
Уровень 4, 2 кВ линия-линиия; 4 кВ линия-земля |
| Проводимые помехи |
Уровень 3, 10 В |
| Магнитное поле |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
>95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Надежность, габариты и упаковка
| MTBF |
653,8 тыс. ч минимум по Telcordia SR-332; 65,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
310 × 85 × 41 мм |
| Масса |
1,72 кг |
| Упаковка |
6 шт.; 11,3 кг; 1,28 куб. фута |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и по нагрузке.
- Время установки измеряется при первом холодном запуске.
- При низком входном напряжении может потребоваться дерейтинг; см. раздел статических характеристик.
- При регулировке выходного напряжения через функцию PV пульсации и шум могут превышать указанные пределы при определенных режимах работы.
- Измерение шума вентилятора выполняется по ISO 7779.
- Маркировка RCM применяется на добровольной основе.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; EMC-испытания выполнялись на монтажной металлической пластине 720 × 360 мм толщиной 1 мм.
- Маркировка BIS может быть недоступна для отдельных производственных площадок или моделей.
- Для моделей с вентилятором и без вентилятора при высоте выше 2000 м применяется температурный дерейтинг.
