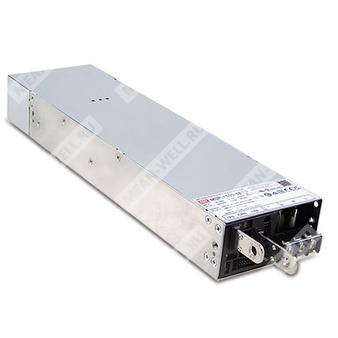

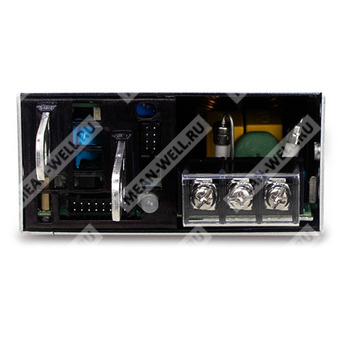

MSP-1600-36
MSP-1600-36 - источник питания AC/DC на 1600 Вт для промышленной автоматики, телекоммуникаций, медицины и систем управления.
Расшифровка партномера
| Партномер | Расшифровка |
| MSP | Серия высоконадежных AC/DC источников питания Mean Well для многоотраслевого применения |
| 1600 | Номинальная мощность 1600 Вт |
| 36 | Выходное напряжение 36 В |
Назначение и особенности
MSP-1600-36 представляет собой высоконадежный AC/DC источник питания открытого исполнения с коррекцией коэффициента мощности, предназначенный для применения в промышленной автоматике, системах управления, телекоммуникационном оборудовании, медицинской технике и других индустриальных установках. Модель рассчитана на работу в широком диапазоне входных напряжений, имеет программируемое выходное напряжение, встроенный интерфейс CANBus, полный набор защит и расширенный набор сигнальных и управляющих функций.
Области применения
- Промышленное оборудование и системы управления.
- Системы безопасности.
- Механическое и электротехническое оборудование.
- Электронные приборы и аппаратура.
- Сетевое оборудование.
- Телекоммуникационные устройства.
- Источник питания оборудования PoE.
- Домашняя автоматизация.
- Медицинские устройства.
- Суперконденсаторные системы.
Ключевые свойства
- Входное напряжение 85–264 В переменного тока с коррекцией коэффициента мощности.
- Высокий КПД до 91% для модели 36 В.
- Программируемое выходное напряжение в диапазоне 15–115% от номинала.
- Встроенный CANBus.
- Работа в широком температурном диапазоне от -40 до +85 °C.
- Очень низкий ток утечки, менее 500 мкА.
- Соответствие требованиям 2 x MOPP, пригодность для BF-медицинских применений.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Встроенные функции дистанционного включения/выключения, дистанционного измерения, сигнала DC OK, сигнала аварии перегрева и вспомогательного питания 12 В.
- Категория перенапряжения III.
- Работа на высоте до 5000 м.
- Интеллектуальное управление скоростью вентилятора, низкий уровень шума.
- Конформное покрытие печатной платы.
Описание
Серия MSP-1600 — это 1600-ваттные AC/DC источники питания с функцией PFC, разработанные для высокой надежности и применения в нескольких отраслях. Для модели MSP-1600-36 характерны компактные габариты 310 × 85 × 41 мм, расширенный диапазон входного напряжения 85–264 В переменного тока для глобальной совместимости, выходная мощность 1602 Вт при номинальном выходе 36 В, встроенный канал связи CANBus, программирование выходного напряжения, широкая рабочая температура, а также соответствие множеству стандартов безопасности и электромагнитной совместимости. Источник питания предназначен для монтажа внутри конечного оборудования и поддерживает удаленное управление, удаленное измерение напряжения на нагрузке, диагностические сигналы и вспомогательное питание.
Выход
| Параметр | MSP-1600-36 |
| Выходное напряжение постоянного тока | 36 В |
| Номинальный ток | 44,5 А |
| Диапазон тока | 0–44,5 А |
| Номинальная мощность | 1602 Вт |
| Пульсации и шум | 250 мВп-п |
| Диапазон регулировки напряжения | 35,5–42 В |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска и нарастания | 1500 мс, 60 мс / 230 В перем. тока при полной нагрузке |
| Время удержания | 16 мс / 230 В перем. тока при 70% нагрузке; 10 мс / 230 В перем. тока при полной нагрузке |
Вход
| Параметр | MSP-1600-36 |
| Диапазон входного напряжения | 85–264 В переменного тока, 250–400 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | 0,97 при 230 В переменного тока и полной нагрузке |
| Типовой КПД | 91% |
| Пусковой ток | 60 А при 230 В переменного тока, холодный старт |
| Типовой входной ток | 15 А при 115 В переменного тока; 8,5 А при 230 В переменного тока |
| Ток утечки | Ток утечки на землю менее 500 мкА (действующее значение) при 264 В переменного тока; ток прикосновения менее 100 мкА (действующее значение) при 264 В переменного тока |
Защита
| Параметр | MSP-1600-36 |
| Перегрузка | 105–115% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током; через 5 секунд отключает выходное напряжение, после снижения нагрузки повторное включение для восстановления |
| Перенапряжение | 47,2–56,3 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функции
| Параметр | MSP-1600-36 |
| Программирование выходного напряжения | Допускается регулировка от 15 до 115% от номинального выходного напряжения |
| Дистанционное включение/выключение | Управление электрическим сигналом или сухим контактом между выводом Remote ON/OFF и +5V-aux; включение при замыкании, выключение при размыкании |
| Дистанционное измерение | Компенсация падения напряжения на проводах нагрузки до 0,5 В постоянного тока |
| Вспомогательное питание | 12 Вaux, 0,8 А; диапазон 10,6–13,2 В; пульсации 450 мВп-п |
| Сигнал DC OK | Контактный ток до 10 мА; высокий уровень при Vout ≤ 77% ±5%; низкий уровень при Vout ≥ 80% ±5% |
| Сигнал T-ALARM | Высокий уровень при перегреве или отказе вентилятора; низкий уровень при нормальной температуре и нормальной работе вентилятора |
| CANBus | Встроенный интерфейс связи для управления, задания и мониторинга параметров, включая выходную мощность и входное напряжение |
| Управление вентилятором | Встроенное интеллектуальное управление скоростью вентилятора по внутренней температуре блока питания |
Условия эксплуатации
| Параметр | MSP-1600-36 |
| Рабочая температура | -40…+85 °C, см. кривую снижения нагрузки |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | До 5000 м |
| Дерейтинг по высоте | Для моделей с вентилятором: 5 °C / 1000 м при высоте выше 2000 м |
Электробезопасность и ЭМС
| Параметр | MSP-1600-36 |
| Стандарты безопасности | IEC/EN 61558-1/-2-16; IEC 62368-1; IEC/EN 60335-1; IEC/EN/ANSI/AAMI ES60601-1; IEC/EN/UL 61010-1/-2-201; IEC/EN 62477-1 |
| Испытательное напряжение | I/P-O/P: 4,2 кВ переменного тока; I/P-FG: 2,1 кВ переменного тока; O/P-FG: 1,5 кВ переменного тока |
| Уровень изоляции | Первичная-вторичная: 2 x MOPP; первичная-земля: 1 x MOPP; вторичная-земля: 1 x MOPP |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Категория перенапряжения | OVC III, высота до 2000 м; OVC II, высота до 4000–5000 м в зависимости от стандарта |
| SELV | IEC/EN 61558-2-16 (SELV, 12–48 В); IEC/EN 60335-1 (SELV, 12–36 В); IEC 62368-1 (SELV/ES1, 12–48 В) |
Эмиссия и помехоустойчивость
| Параметр | MSP-1600-36 |
| Эмиссия | BS EN/EN55032(CISPR32), CNS 15936, GB/T 9254.1, KS C 9832; BS EN/EN55014-1(CISPR14-1); BS EN/EN55011(CISPR11); BS EN/EN61000-3-2; BS EN/EN61000-3-3 |
| Устойчивость | BS EN/EN55035(CISPR35); BS EN/EN61000-6-2; BS EN/EN60601-1-2; BS EN/EN55014-2; KS C 9835; SEMI F47 tested at 200Vac |
| ESD | Уровень 4, 15 кВ воздушный разряд; уровень 4, 8 кВ контактный разряд |
| Радиочастотное поле | Уровень 3, 10 В/м (80 МГц–2,7 ГГц) |
| Поля 385 МГц–5,78 ГГц | Таблица 9, 9–28 В/м |
| EFT/Burst | Уровень 3, 2 кВ |
| Импульсные помехи | Уровень 4, 2 кВ линия-линия; 4 кВ линия-земля |
| Проводимые помехи | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Надежность, размеры и упаковка
| Параметр | MSP-1600-36 |
| MTBF | 653,8 тыс. часов минимум по Telcordia SR-332 (Bellcore); 65,3 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 310 × 85 × 41 мм |
| Масса | 1,72 кг |
| Упаковка | 6 шт.; 11,3 кг; 1,28 CUFT |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает установочный допуск, стабилизацию по линии и стабилизацию по нагрузке.
4. Время запуска измеряется при первом холодном пуске.
5. При низком входном напряжении может потребоваться снижение нагрузки; см. раздел статических характеристик.
6. При регулировке выходного напряжения через функцию PV пульсации и шум могут превышать указанные пределы при определенных режимах работы.
7. Измерение шума вентилятора выполняется по ISO 7779.
8. Маркировка RCM применяется на добровольной основе. Оборудование соответствует применимым стандартам IEC или AS/NZS, либо AS/NZS 3820, где это требуется. Использование маркировки RCM соответствует AS/NZS 4417.1.
9. Источник питания рассматривается как компонент, который устанавливается в конечное изделие. Все испытания ЭМС выполнялись при монтаже блока на металлической пластине 720 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС. Для методики испытаний следует использовать руководство по испытаниям ЭМС компонентных источников питания.
10. Маркировка BIS может отсутствовать для отдельных производственных площадок или моделей. Для уточнения следует обращаться к представителю Mean Well.
11. Дерейтинг температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м.
SAFETY EXTRA-LOW VOLTAGE: IEC/EN 61558-2-16 (SELV, 12–48 В); IEC/EN 60335-1 (SELV, 12–36 В); IEC 62368-1 (SELV/ES1, 12–48 В).
