MSP-1600-48 - 1600-ваттный AC/DC источник питания 48 В для промышленной, медицинской и телеком-аппаратуры.
MSP-1600-48 — это высоконадежный встраиваемый AC/DC источник питания мощностью 1600 Вт с активной коррекцией коэффициента мощности (PFC), широким диапазоном входного напряжения, программируемым выходом, интерфейсом CANBus и расширенным набором защит. Модель предназначена для применения в промышленной автоматике, медицинском оборудовании, телекоммуникационных и сетевых системах, а также в электронике общего и специального назначения.
Расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| MSP |
Серия высоконадежных встраиваемых источников питания Mean Well |
| 1600 |
Номинальная мощность серии, 1600 Вт |
| 48 |
Номинальное выходное напряжение 48 В |
Назначение и область применения
- Промышленное автоматизированное оборудование и системы управления
- Системы безопасности
- Механическое и электрическое оборудование
- Электронные приборы, оборудование и аппаратура
- Сетевое оборудование
- Телекоммуникационные устройства
- Источники питания для оборудования PoE
- Системы домашней автоматизации
- Медицинские устройства
- Суперконденсаторные системы
Основные особенности
- Входное напряжение 85...264 В переменного тока с PFC
- Эффективность до 92%
- Программируемое выходное напряжение 15...115% от номинального
- Встроенный протокол CANBus
- Рабочий температурный диапазон: -40...+85 °C
- Очень низкий ток утечки: менее 500 мкА
- Соответствие требованиям 2 x MOPP
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева
- Встроенные сигналы дистанционного включения/выключения, удаленного измерения, DC OK, аварии по температуре и вспомогательное питание 12 В
- Категория перенапряжения III
- Работа на высоте до 5000 м

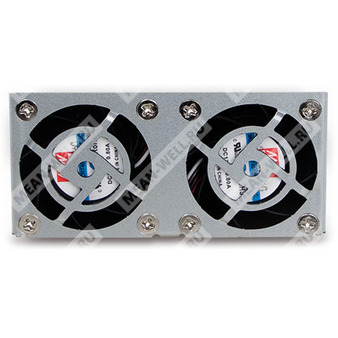

- Интеллектуальное управление скоростью вентилятора, низкий уровень шума
- Покрытие печатной платы защитным лаком
- Повышенная надежность для промышленного применения
Описание
MSP-1600-48 представляет собой AC/DC источник питания серии MSP-1600 с выходным напряжением 48 В. Устройство построено с применением активной коррекции коэффициента мощности и ориентировано на применение в системах, где требуются высокая плотность мощности, широкий диапазон входного напряжения, программируемость выходных параметров и развитые средства диагностики и управления.

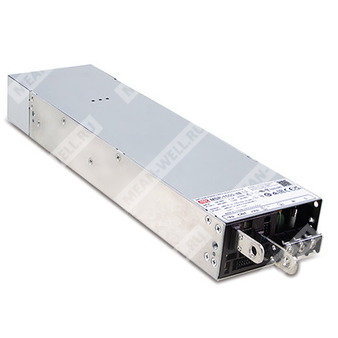

Конструктивно изделие выполнено в закрытом корпусе с габаритами 310 × 85 × 41 мм. Серия рассчитана на эксплуатацию в промышленной среде, поддерживает дистанционное управление, дистанционное измерение напряжения на нагрузке, передачу аварийных сигналов и обмен по CANBus. Для обеспечения устойчивой работы предусмотрены многоуровневые защиты и интеллектуальное управление охлаждением.
Выход
| Параметр |
MSP-1600-48 |
| Выходное постоянное напряжение |
48 В |
| Номинальный выходной ток |
33,5 А |
| Диапазон выходного тока |
0...33,5 А |
| Номинальная мощность |
1608 Вт |
| Пульсации и шум |
300 мВ п-п |
| Диапазон подстройки выходного напряжения |
47,5...56 В |
| Допуск по выходному напряжению |
±1,0% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±0,5% |
| Время запуска, нарастания |
1500 мс, 60 мс / 230 В перем. тока при полной нагрузке |
| Время удержания |
10 мс / 230 В перем. тока при полной нагрузке |
| Программирование выходного напряжения |
15...115% от номинального |
Вход
| Параметр |
MSP-1600-48 |
| Диапазон входного напряжения |
85...264 В переменного тока / 250...400 В постоянного тока |
| Диапазон входной частоты |
47...63 Гц |
| Коэффициент мощности |
0,97 при 230 В переменного тока и полной нагрузке |
| КПД |
92% |
| Пусковой ток |
60 А при холодном старте / 230 В переменного тока |
| Потребляемый ток |
15 А / 115 В переменного тока; 8,5 А / 230 В переменного тока |
| Ток утечки |
Ток утечки на землю <500 мкА (среднеквадратичное), 264 В переменного тока; ток прикосновения <100 мкА (среднеквадратичное), 264 В переменного тока |
Защиты
| Параметр |
MSP-1600-48 |
| Перегрузка |
105...115% от номинальной выходной мощности; режим ограничения постоянным током, отключение выходного напряжения через 5 с, восстановление после снижения нагрузки и повторного включения |
| Перенапряжение |
56...60 В |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр |
MSP-1600-48 |
| Программирование выходного напряжения |
Подстройка 15...115% от номинала |
| Дистанционное управление |
Включение/выключение электрическим сигналом или сухим контактом между входом Remote ON/OFF и +5V-aux |
| Удаленное измерение |
Компенсация падения напряжения на проводах нагрузки до 0,5 В DC |
| Вспомогательное питание |
12 Вaux, 0,8 А; диапазон 10,6...13,2 В; пульсации 450 мВ п-п |
| Сигнал DC OK |
Контактный выход, максимальный ток стока 10 мА |
| CANBus |
Встроенная коммуникация для управления, настройки и мониторинга |
| Сигнал T-ALARM |
Аварийный сигнал по температуре / неисправности вентилятора |
| Охлаждение |
Интеллектуальное управление скоростью вентилятора |
Условия эксплуатации
| Параметр |
MSP-1600-48 |
| Рабочая температура |
-40...+85 °C |
| Рабочая температура при полной нагрузке |
до +50 °C |
| Относительная влажность при работе |
20...90% без конденсации |
| Температура и влажность хранения |
-40...+85 °C, 10...95% без конденсации |
| Температурный коэффициент |
±0,03%/°C (0...50 °C) |
| Вибрация |
10...500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Высота эксплуатации |
до 5000 м |
Электромагнитная совместимость и безопасность
| Параметр |
MSP-1600-48 |
| Электрическая прочность изоляции |
I/P-O/P: 4,2 кВ AC; I/P-FG: 2,1 кВ AC; O/P-FG: 1,5 кВ AC |
| Уровень изоляции |
Первичная-Вторичная: 2 x MOPP; Первичная-Земля: 1 x MOPP; Вторичная-Земля: 1 x MOPP |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Категория перенапряжения |
III |
| Безопасное сверхнизкое напряжение |
IEC/EN 61558-2-16 (SELV, 12...48 В); IEC/EN 60335-1 (SELV, 12...36 В); IEC 62368-1 (SELV/ES1, 12...48 В) |
Стандарты и совместимость
| Параметр |
MSP-1600-48 |
| Сертификации и стандарты безопасности |
IEC/EN 61558-1/-2-16, IEC 62368-1, IEC/EN 60335-1, IEC/EN/ANSI/AAMI ES60601-1, IEC/EN/UL 61010-1/-2-201, IEC/EN 62477-1 |
| ЭМС-эмиссия |
BS EN/EN55032 (CISPR32), CNS 15936, GB/T 9254.1, KS C 9832; BS EN/EN55014-1 (CISPR14-1); BS EN/EN55011 (CISPR11); BS EN/EN61000-3-2; BS EN/EN61000-3-3 |
| ЭМС-иммунитет |
BS EN/EN55035 (CISPR35), BS EN/EN61000-6-2, BS EN/EN60601-1-2, BS EN/EN55014-2, KS C 9835, SEMI F47 tested at 200Vac |
| Устойчивость к ESD |
Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Устойчивость к радиочастотному полю |
Уровень 3, 10 В/м (80 МГц...2,7 ГГц); таблица 9, 9...28 В/м (385 МГц...5,78 ГГц) |
| Устойчивость к EFT/Burst |
Уровень 3, 2 кВ |
| Устойчивость к импульсным перенапряжениям |
Уровень 4, 2 кВ линия-линию; 4 кВ линия-земля |
| Устойчивость к наведенным помехам |
Уровень 3, 10 В |
| Устойчивость к магнитному полю |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
>95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Надежность, размеры и упаковка
| Параметр |
MSP-1600-48 |
| MTBF |
653,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 65,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
310 × 85 × 41 мм |
| Масса |
1,72 кг |
| Упаковка |
6 шт.; 11,3 кг; 1,28 куб. фута |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно включенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- Время запуска измеряется при первом холодном старте.
- При пониженном входном напряжении может потребоваться дерейтинг; см. раздел характеристик по статическим режимам.
- При регулировке выходного напряжения через функцию PV пульсации и шум могут превышать указанные пределы при определенных условиях работы.
- Измерение шума вентилятора выполняется в соответствии с ISO 7779.
- Маркировка RCM применяется на добровольной основе; изделие соответствует соответствующим IEC или AS/NZS стандартам, либо AS/NZS 3820, где это применимо. Использование маркировки RCM соответствует AS/NZS 4417.1.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Испытания ЭМС выполнялись при монтаже на металлической пластине 720 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие ЭМС-директивам.
- Маркировка BIS может быть недоступна для некоторых производственных площадок или моделей; требуется уточнение у представителя Mean Well.
- Коррекция температуры окружающей среды для высот выше 2000 м составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
Конструктивные данные и подключения

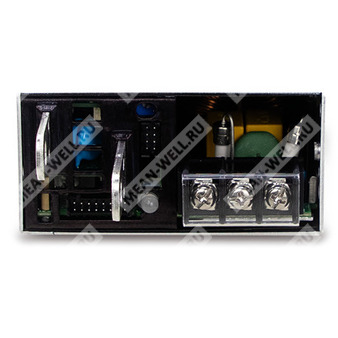

Входные клеммы: AC/L, AC/N, FG; допустимый монтажный момент для входных клемм — 8 кгс·см, резьба M3.5.
Интерфейс CN1: сигналы +12V-aux, GND-aux, +5V-aux, R.C, DC-OK, T-ALARM, A0/A1/A2, NC, PV, +Vo(Signal), -Vo(Signal), +RS, -RS.
Интерфейс CN2: NC, -Vo(Signal), CANH, CANL.
Полярность и назначение сигналов: часть сигналов изолирована и привязана к GND-aux, часть относится к локальному измерению и не должна подключаться непосредственно к нагрузке.
Комплект поставки и аксессуары
- Терминальная крышка: PEE4TBC-03-DG, стандартный аксессуар
- Интерфейс управления CN1 с соединительным проводом, стандартный аксессуар
- Кронштейн: PGG2MHS013A, опциональный аксессуар
