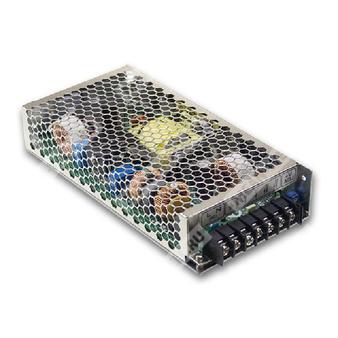

MSP-200-12 - медицинский AC/DC источник питания на 12 В для промышленной и аппаратной электроники.
Краткое назначение: источник питания с одним выходом 12 В, предназначенный для применения в медицинском оборудовании, системах автоматики и промышленной электронике.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| MSP | Серия медицинских источников питания Mean Well. |
| 200 | Номинальная мощность класса 200 Вт. |
| 12 | Выходное напряжение 12 В. |
Общее описание
MSP-200-12 — это источник питания переменного/постоянного тока с одним выходом, рассчитанный на работу от универсальной сети переменного тока и высоковольтной сети постоянного тока. Модель относится к медицинской серии, поддерживает высокий коэффициент мощности, высокий КПД и оснащена встроенными функциями защиты, дистанционного включения/выключения и удалённого контроля напряжения на нагрузке.
Особенности
- Универсальный вход переменного тока.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 88%.
- Выдерживает импульсный входной бросок 300 В AC в течение 5 секунд.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенное ограничение выходного тока с постоянным током в аварийном режиме.
- Низкопрофильное исполнение 38 мм.
- Одобрение по медицинской безопасности уровня MOOP.
- Встроенное дистанционное включение/выключение.
- Встроенная функция удалённого контроля по силовым проводам.
- Мощность холостого хода менее 0,5 Вт.
Области применения
Источник питания предназначен для медицинской аппаратуры, измерительных систем, промышленной автоматики, телекоммуникационных и встраиваемых решений, где требуется стабильное напряжение 12 В, малые пульсации и наличие удалённого управления.
Основные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 16,7 А |
| Диапазон тока | 0 ~ 16,7 А |
| Номинальная мощность | 200,4 Вт |
| Пульсации и шум | 120 мВп-п (макс.) |
| Диапазон регулировки выходного напряжения | 10,2 ~ 13,8 В |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,3% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания | 1000 мс, 50 мс при 230 В AC |
| Время удержания | 16 мс при 230 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,99 при 115 В AC, при полной нагрузке |
| КПД | 88% |
| Пусковой ток | 35 А при 115 В AC; 70 А при 230 В AC |
| Входной ток | 2,2 А при 115 В AC; 1,1 А при 230 В AC |
Защита
| Вид защиты | Условия / действие |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности; тип защиты — ограничение постоянным током, автоматическое восстановление после устранения неисправности. |
| Перенапряжение | 3,96 ~ 4,62 В; тип защиты — отключение выходного напряжения с последующим восстановлением после повторного включения питания. |
| Перегрев | Выходное напряжение отключается, восстановление происходит автоматически после снижения температуры. |
Функциональные возможности
| Функция | Описание |
| Дистанционное включение/выключение | RC+/RC-: 4 ~ 10 В или разомкнуто — питание включено; 0 ~ 0,8 В или короткое замыкание — питание выключено. |
| Удалённый контроль напряжения | Компенсация падения напряжения на проводах нагрузки до 0,5 В. |
| Вспомогательный выход | 5VSB: 5 В при 0,3 А; допуск 5%; пульсации 50 мВп-п (макс.). |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C; 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, по 10 минут на цикл, 60 минут по осям X, Y, Z |
| Диапазон снижения нагрузки | См. кривую снижения нагрузки |
| Снижение выходной мощности от температуры | См. кривую снижения нагрузки |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004; конструкция по BS EN/EN60335-1, BS EN/EN62368-1 (по запросу). |
| Испытательное напряжение | Вход/выход: 4 кВ AC; вход/земля: 2 кВ AC; выход/земля: 0,5 кВ AC. |
| Сопротивление изоляции | Не менее 100 МОм при 500 В DC и 25 °C, 70% RH. |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2×MOOP; первичная цепь — земля: 1×MOOP. |
| Эмиссия ЭМС | Соответствие BS EN/EN55011 (CISPR11) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020. |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55035, EN60601-1-2, BS EN/..., EAC TP TC 020. |
| Ток утечки на землю | < 300 мкА при 264 В AC. |
| Ток утечки на прикосновение | < 100 мкА при 264 В AC. |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 199 × 98 × 38 мм |
| Масса | 0,77 кг |
| Упаковка | 18 шт. / 14,9 кг / 0,87 CUFT |
| Частота преобразования | 70 кГц |
| Тип охлаждения | Естественная конвекция воздуха |
Разъёмы и выводы
Силовые клеммы:
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4, 5 | DC OUTPUT -V |
| 6, 7 | DC OUTPUT +V |
Разъём CN100:
| Номер вывода | Назначение |
| 1 | RC+ |
| 2 | RC- |
| 3 | AUX |
| 4 | AUXG |
| 5 | +S |
| 6 | -S |
Принцип работы и функции разъёма CN100
Дистанционное управление: источник питания можно включать и выключать электрическим или сухим контактом между выводами RC- и RC+.
Состояние контакта и выход:
| Между RC- (вывод 2) и RC+ (вывод 1) | Состояние выхода |
| Замкнуто | Выход выключен |
| Разомкнуто | Выход включен |
Удалённый контроль: выводы +S и -S следует подключать к положительной и отрицательной клеммам нагрузки соответственно. Провода +S и -S рекомендуется скручивать попарно для уменьшения наводок. Максимальная компенсация падения на линии — 0,5 В.
Вспомогательное напряжение: AUX — выход 4,75 ~ 5,25 В относительно AUXG. Максимальный ток нагрузки — 0,3 А. Выход имеет встроенные диоды OR-ing и не управляется функцией дистанционного включения/выключения.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются полосой пропускания 20 МГц с использованием витой пары длиной 12 дюймов и параллельно подключённых конденсаторов 0,1 мкФ и 47 мкФ.
- Допуски включают допуски установки, стабилизации по входному напряжению и по нагрузке.
- По всем испытаниям ЭМС итоговый монтаж выполняется на металлической пластине толщиной 1 мм.
- Падение мощности может потребоваться при низком входном напряжении; см. кривую снижения нагрузки.
- Диапазон 0 В или короткое замыкание в цепи RC+/RC- соответствует выключению выхода.
- Ток утечки измеряется по первичному входу на выход.
- Амбиентная температура снижения нагрузки для моделей с вентилятором выше 2000 м не применяется к данной модели; для версии без вентилятора см. кривую снижения нагрузки.
MSP-200-12 представляет собой компактный медицинский источник питания с одним выходом 12 В, рассчитанный на стабильную работу в широком диапазоне входных напряжений, с функциями удалённого управления, контроля и встроенными защитами для ответственных систем.
