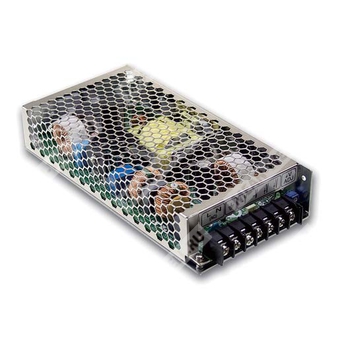

MSP-200-15
нет на складе
MSP-200-15 - медицинский AC/DC источник питания 200 Вт с одним выходом для промышленной и медицинской аппаратуры.
Расшифровка партномера
| Позиция | Значение |
| MSP | Серия медицинских источников питания Mean Well |
| 200 | Номинальная мощность 200 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Назначение и особенности
- Универсальный AC-вход с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 89%.
- Выдерживает импульс перенапряжения сети 300 В AC в течение 5 секунд.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счёт свободной конвекции.
- Встроенная схема ограничения тока с постоянным током.
- Низкопрофильное исполнение 38 мм.
- Одобрение по медицинской безопасности уровня MOOP.
- Встроенное дистанционное включение/выключение.
- Встроенная функция дистанционного контроля по схеме remote sense.
- Потребление холостого хода менее 0,5 Вт.
- Пятилетняя гарантия.
Выходные параметры
| Параметр | Значение для MSP-200-15 |
| Выходное напряжение | 15 В |
| Номинальный ток | 13,4 А |
| Диапазон тока | 0 ~ 13,4 А |
| Номинальная мощность | 201 Вт |
| Пульсации и шум | 150 мВ п-p максимум |
| Диапазон подстройки выходного напряжения | 13,5 ~ 18 В |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по линии | ±0,3% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания | 1000 мс, 50 мс при 230 В AC |
| Время удержания | 16 мс при 230 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC, 120 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,95 при 230 В AC, PF > 0,99 при 115 В AC при полной нагрузке |
| КПД, тип. | 89% |
| Пусковой ток, тип. | 35 А при 115 В AC, 70 А при 230 В AC |
| Потребляемый ток AC, тип. | 2,2 А при 115 В AC; 1,1 А при 230 В AC |
| Потребление без нагрузки | < 0,5 Вт |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока постоянного типа, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 18,8 ~ 21,8 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Выключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Дежурный выход 5 В | 5VSB: 5 В при 0,3 А; допуск 5%; пульсации 50 мВ p-p максимум |
| Дистанционное управление | RC+/RC-: 4 ~ 10 В или разомкнуто — включение; 0 ~ 0,8 В или короткое замыкание — выключение |
| Дистанционный контроль | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 минут/цикл, 60 минут по осям X, Y, Z |
| Охлаждение | Свободная конвекция воздуха |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2 |
| Дополнительные ориентиры | EAC TP TC 004; конструкция с ориентацией на BS EN/EN60335-1, BS EN/EN62368-1 по запросу |
| Испытательное напряжение | Вход/выход: 4 кВ AC; вход/корпус: 2 кВ AC; выход/корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2×MOOP; первичная цепь — земля: 1×MOOP |
| Помехоэмиссия | Соответствие BS EN/EN55011 (CISPR11) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55035, EN60601-1-2, BS EN/EN60601-1-2, EAC TP TC 020 |
| Ток утечки на землю | < 300 мкА при 264 В AC |
| Ток утечки через прикосновение | < 100 мкА при 264 В AC |
Габаритные данные
| Параметр | Значение |
| Размеры | 199 × 98 × 38 мм |
| Масса | 0,77 кг |
| Упаковка | 18 шт. / 14,9 кг / 0,87 куб. фута |
| MTBF | 1609,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 186,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Назначение выводов
| Номер контакта | Обозначение | Назначение |
| 1 | AC/L | Вход сети переменного тока, фаза |
| 2 | AC/N | Вход сети переменного тока, ноль |
| 3 | FG | Защитное заземление |
| 4, 5 | DC OUTPUT -V | Отрицательный вывод выходного напряжения |
| 6, 7 | DC OUTPUT +V | Положительный вывод выходного напряжения |
Назначение контактов CN100
| Номер контакта | Функция | Описание |
| 1 | RC+ | Цепь дистанционного включения/выключения, контакт управления |
| 2 | RC- | Общий провод дистанционного управления |
| 3 | AUX | Вспомогательный выход 4,75 ~ 5,25 В относительно AUXG, ток нагрузки до 0,3 А |
| 4 | AUXG | Общий провод вспомогательного выхода, изолирован от клемм +V и -V |
| 5 | +S | Положительный провод дистанционного контроля |
| 6 | -S | Отрицательный провод дистанционного контроля |
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием скрученной пары проводов длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установку, стабилизацию по линии и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, подлежащий установке в конечном оборудовании. Все испытания ЭМС выполнены при монтаже устройства на металлическую пластину толщиной 360 мм × 360 мм с толщиной 1 мм. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
- О дерейтировании см. кривую снижения допустимой нагрузки.
- Потребление без нагрузки меньше 0,5 Вт при RC- и RC+ не замкнуты, CN100 (контакт 1,2) разомкнут или закорочен.
- Ток прикосновения измеряется от первичного ввода к выходу постоянного тока.
- Для моделей с вентиляторным охлаждением при высоте эксплуатации выше 2000 м требуется снижение температуры окружающей среды 3,5 °C/1000 м.
