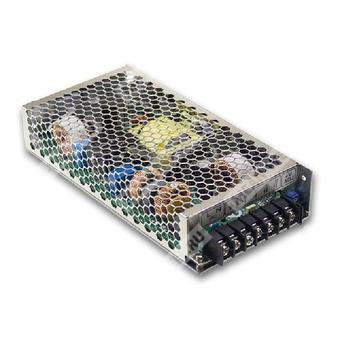

MSP-200-24 - медицинский источник питания AC/DC на 24 В для промышленной и медицинской аппаратуры.
Расшифровка партномера
| Позиция | Расшифровка |
|---|
| MSP | Серия источников питания Mean Well медицинского исполнения |
| 200 | Номинальная мощность 200 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Назначение и особенности
MSP-200-24 представляет собой импульсный AC/DC источник питания с одним выходом, выполненный в медицинском исполнении. Устройство предназначено для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 24 В при номинальной мощности до 200 Вт. Источник рассчитан на работу в составе медицинского, промышленного и лабораторного оборудования, где требуются высокий КПД, активная коррекция коэффициента мощности, встроенные защиты и дистанционное управление.
Модель относится к серии MSP-200 и поддерживает универсальный вход, встроенную функцию remote ON/OFF, удалённую обратную связь по напряжению, вспомогательный выход 5 В, а также низкопрофильное исполнение для установки в ограниченном объёме.
Основные особенности
- Универсальный вход переменного тока в полном диапазоне.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД.
- Выдерживаемый импульс перенапряжения 300 В AC в течение 5 секунд.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенный ограничитель пускового тока.
- Низкопрофильное исполнение 38 мм.
- Соответствие требованиям медицинской безопасности.
- Встроенное дистанционное включение/выключение.
- Встроенная функция дистанционного измерения напряжения на нагрузке.
- Малое потребление мощности без нагрузки.
Выходные параметры
| Параметр | Значение для MSP-200-24 |
|---|
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 8,4 А |
| Диапазон выходного тока | 0 ~ 8,4 А |
| Номинальная мощность | 201,6 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон регулировки выходного напряжения | 21,6 ~ 28,8 В |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
Входные параметры
| Параметр | Значение для MSP-200-24 |
|---|
| Диапазон входного напряжения | 85 ~ 264 В AC / 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,95 при 230 В AC; PF > 0,99 при 115 В AC, при полной нагрузке |
| КПД, тип. | 89% |
| Пусковой ток, тип. | 35 А при 115 В AC; 70 А при 230 В AC |
| Потребляемый ток, тип. | 2,2 А при 115 В AC; 1,1 А при 230 В AC |
| Время запуска и нарастания | 1000 мс, 50 мс при 230 В AC; 2500 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
| Потребление мощности без нагрузки | < 0,5 Вт |
Защитные функции
| Защита | Параметры и поведение |
|---|
| Перегрузка | 105 ~ 135% от номинальной выходной мощности; ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 39,6 ~ 46,2 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные выводы и вспомогательные цепи
| Вывод | Назначение |
|---|
| RC+ | Вход дистанционного управления |
| RC- | Общий дистанционного управления |
| AUX | Вспомогательное напряжение 4,75 ~ 5,25 В относительно AUXG, максимальный ток нагрузки 0,3 А |
| AUXG | Общий вспомогательного напряжения, изолирован от выходных клемм +V и -V |
| +S | Положительная линия дистанционного измерения напряжения |
| -S | Отрицательная линия дистанционного измерения напряжения |
Удалённое управление и дистанционное измерение
Выход может включаться и выключаться электрическим контактом или сухим контактом между выводами RC- и RC+.
| Состояние контакта между RC- и RC+ | Состояние выхода |
|---|
| Замкнут | Выход выключен |
| Разомкнут | Выход включен |
Функция дистанционного измерения компенсирует падение напряжения на проводах нагрузки до 0,5 В. Линии +S и -S рекомендуется скручивать попарно для уменьшения наводок.
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -40 ~ +70 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение | Вход-выход: 4 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная цепь - вторичная цепь: 2×MOOP; первичная цепь - земля: 1×MOOP |
| Ток утечки на землю | < 300 мкА при 264 В AC |
| Ток прикосновения | < 100 мкА при 264 В AC |
Соответствие стандартам
| Параметр | Значение |
|---|
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2 |
| Дополнительные ссылки на стандарты | EAC TP TC 004 approved; проектирование согласно BS EN/EN60335-1, BS EN/EN62368-1 по запросу |
| Эмиссия ЭМС | Соответствие BS EN/EN55011 (CISPR11) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55035; EN60601-1-2; BS EN/EN 60601-1-2; EAC TP TC 020 |
MTBF
| Методика | Значение |
|---|
| Telcordia SR-332 (Bellcore) | 1609,5 тыс. ч минимум |
| MIL-HDBK-217F (25 °C) | 186,2 тыс. ч минимум |
Габаритные размеры и конструкция
| Параметр | Значение |
|---|
| Габариты | 199 × 98 × 38 мм |
| Масса | 0,77 кг |
| Исполнение | Низкопрофильный корпус, высота 38 мм |
| Механическое исполнение | Case No. 902E |
Упаковка
| Параметр | Значение |
|---|
| Количество в упаковке | 18 шт. |
| Масса упаковки | 14,9 кг |
| Объём упаковки | 0,87 CUFT |
Назначение выводов
| Номер вывода | Назначение |
|---|
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4, 5 | DC OUTPUT -V |
| 6, 7 | DC OUTPUT +V |
Разъём CN100
| Номер вывода | Функция |
|---|
| 1 | RC+ |
| 2 | RC- |
| 3 | AUX |
| 4 | AUXG |
| 5 | +S |
| 6 | -S |
Примечания
- Все параметры, не указанные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельно подключённого конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установку напряжения, стабилизацию по линии и стабилизацию по нагрузке.
- Блок питания считается компонентом, который будет установлен в конечное оборудование; все испытания ЭМС выполняются при монтаже устройства в металлическую пластину толщиной 360 мм на 360 мм с медным покрытием толщиной 1 мм.
- При проверке ЭМС без конечной установки в оборудование следует обращаться к рекомендациям по ЭМС для источников питания компонентов.
- Потребление мощности без нагрузки измерено при отключённых выводах RC+ и RC- (CN100, pin 1,2) или при их коротком замыкании.
- Ток прикосновения измерялся от первичного входа к выходу постоянного тока.
- Допустимое снижение мощности может потребоваться при низком входном напряжении. Следует проверить кривую снижения мощности для подробностей.
- Допустимая рабочая высота: без вентиляторов и вентиляторных моделей — свыше 2000 м; с вентиляторными моделями — выше 5000 м.
