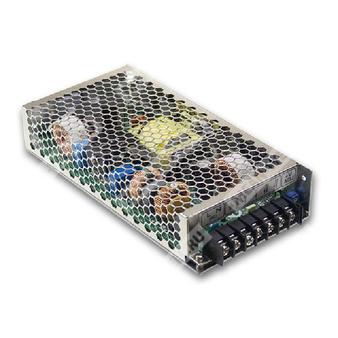

MSP-200-5 — импульсный медицинский источник питания AC/DC на 5 В с выходной мощностью 175 Вт.
Расшифровка партномера
| Позиция |
Значение |
| MSP |
Серия медицинских источников питания Mean Well |
| 200 |
Номинальная мощность серии: 200 Вт |
| 5 |
Номинальное выходное напряжение: 5 В |
Назначение и особенности
MSP-200-5 представляет собой одноканальный источник питания AC/DC медицинского класса с универсальным входом, активной коррекцией коэффициента мощности и встроенными средствами защиты. Изделие предназначено для питания электронной аппаратуры, медицинских устройств и промышленного оборудования, где требуется стабилизированное напряжение 5 В и высокая надёжность.
Особенности
- Универсальный вход переменного тока полного диапазона.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 84%.
- Выдерживаемый импульс перенапряжения 300 В AC в течение 5 секунд.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение свободной конвекцией воздуха.
- Встроенная схема ограничения тока.
- Низкопрофильное исполнение 38 мм.
- Соответствие требованиям медицинской безопасности уровня MOOP.
- Встроенное дистанционное включение/выключение.
- Встроенная функция удалённого измерения напряжения на нагрузке.
- Малое потребление без нагрузки: менее 0,5 Вт.
Основные электрические параметры
| Параметр |
Значение для MSP-200-5 |
| Выходное напряжение |
5 В |
| Номинальный ток |
35 А |
| Диапазон тока |
0 ~ 35 А |
| Номинальная мощность |
175 Вт |
| Пульсации и шум |
90 мВ пик-пик |
| Диапазон подстройки выходного напряжения |
4,3 ~ 5,8 В |
| Допуск по выходному напряжению |
±2,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Время установки и нарастания |
1000 мс, 50 мс при 230 В AC; 2500 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания |
16 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон входной частоты |
47 ~ 63 Гц |
| Коэффициент мощности, тип. |
PF > 0,95 при 230 В AC; PF > 0,99 при 115 В AC, при полной нагрузке |
| КПД, тип. |
84% |
| Пусковой ток, тип. |
35 А при 115 В AC; 70 А при 230 В AC |
| Потребляемый ток AC, тип. |
2,2 А при 115 В AC; 1,1 А при 230 В AC |
Защита
| Вид защиты |
Параметр / уставка |
Алгоритм |
| Перегрузка |
105 ~ 135% от номинальной выходной мощности |
Ограничение тока с автоматическим восстановлением после устранения неисправности |
| Перенапряжение |
3,96 ~ 4,62 В |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
Срабатывание при превышении температуры |
Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функции
| Функция |
Параметр |
| Режим дистанционного управления |
RC+/RC-: 4 ~ 10 В или разомкнуто — включено; 0 ~ 0,8 В или короткое замыкание — выключено |
| Резервный выход 5 В |
5VSB: 5 В при 0,3 А; допуск 5%; пульсации 50 мВ пик-пик макс. |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-40 ~ +70 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация |
10 ~ 500 Гц, 5G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
Сведения по безопасности и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
IEC 60601-1:2005+A1+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2 |
| Дополнительные ориентиры по проектированию |
EAC TP TC 004 approved; проектирование по BS EN/EN60335-1, BS EN/EN62368-1 по запросу |
| Испытательное напряжение |
Вход–выход: 4 кВ AC; вход–земля: 2 кВ AC; выход–земля: 0,5 кВ AC |
| Сопротивление изоляции |
Вход–выход, вход–земля, выход–земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции |
Первичная цепь – вторичная цепь: 2×MOOP; первичная цепь – земля: 1×MOOP |
| Эмиссия ЭМС |
Соответствие BS EN/EN55011 (CISPR11) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС |
Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55035, EN60601-1-2, BS EN/..., EAC TP TC 020 |
| Ток утечки на землю |
Менее 300 мкА при 264 В AC |
| Ток утечки на прикосновение |
Менее 100 мкА при 264 В AC |
Механические данные
| Параметр |
Значение |
| Габаритные размеры |
199 × 98 × 38 мм (Д × Ш × В) |
| Масса |
0,77 кг |
| Упаковка |
18 шт.; 14,9 кг; 0,87 куб. фута |
Надёжность
| Методика |
MTBF |
| Telcordia SR-332 (Bellcore) |
1609,5 тыс. ч, минимум |
| MIL-HDBK-217F (25 °C) |
186,2 тыс. ч, минимум |
Выводы и подключения
Источник питания имеет основные выводы постоянного тока, клеммы входа AC, защитное заземление, а также разъём CN100 для дистанционного управления, резервного выхода и удалённого измерения напряжения.
| Контакт |
Назначение |
| 1 |
RC+ |
| 2 |
RC- |
| 3 |
AUX |
| 4 |
AUXG |
| 5 |
+S |
| 6 |
-S |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются полосой 20 МГц с использованием витой пары проводов длиной 12 дюймов, подключённой к параллельному конденсатору 0,1 мкФ и 47 мкФ.
- Допуск включает допуск уставки, стабилизацию по линии и стабилизацию по нагрузке.
- Источник не требует предварительного прогрева перед проведением испытаний.
- Конденсатор и кабель внешней нагрузки должны использоваться для выполнения EMC-тестов; для условий испытаний по ЭМС следует ориентироваться на рекомендации производителя.
- Для работы с низким входным напряжением может потребоваться дерейтинг; необходимо проверять кривую дерейтинга.
- Потребление без нагрузки и ток потребления измерены при отключённых клеммах дистанционного управления.
- Ток утечки измерен от первичной цепи к выходу.
