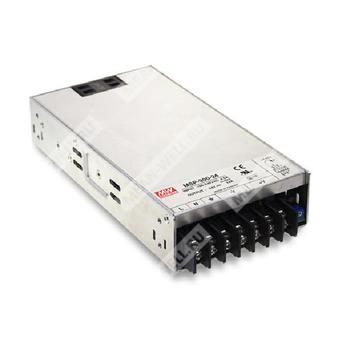

MSP-300-12 - медицинский AC/DC источник питания 12 В для промышленной и медицинской аппаратуры.
Назначение и общий обзор
MSP-300-12 — импульсный источник питания открытого исполнения с одним выходом, предназначенный для питания промышленной, медицинской и электронной аппаратуры постоянным напряжением 12 В. Модель относится к серии MSP-300, поддерживает универсальный вход переменного тока, активную коррекцию коэффициента мощности, дистанционное включение/выключение, удалённое измерение напряжения на нагрузке и выход DC-OK.
Расшифровка партномера
| MSP | Серия медицинских источников питания Mean Well |
| 300 | Номинальная мощность серии: 300 Вт |
| 12 | Выходное напряжение: 12 В |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности, PF > 0,95.
- КПД до 89%.
- Выдерживает входной импульс 300 В AC в течение 5 секунд.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенная схема ограничения постоянного тока.
- Низкопрофильное исполнение 1U, высота 41 мм.
- Медицинское одобрение по уровню MOOP.
- Встроенное управление вентилятором охлаждения.
- Выходной сигнал DC-OK.
- Функция дистанционного включения/выключения.
- Режим дежурного питания 5 В 0,3 А.
- Функция дистанционного измерения напряжения на нагрузке.
- Потребление без нагрузки менее 0,5 Вт.
Параметры выхода
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 27 А |
| Диапазон тока | 0 ~ 27 А |
| Номинальная мощность | 324 Вт |
| Пульсации и шум | 120 мВ п-п |
| Диапазон регулировки выходного напряжения | 10,2 ~ 13,8 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,3% |
| Нагрузка стабилизации | ±0,5% |
| Время установки, время нарастания | 1000 мс, 50 мс при 230 В AC / 2500 мс, 50 мс при 115 В AC при полной нагрузке |
| Время удержания | 16 мс при 230 В AC / 16 мс при 115 В AC при полной нагрузке |
Параметры входа
| Диапазон входного напряжения | 85 ~ 264 В AC / 120 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,95 при 230 В AC, PF > 0,99 при 115 В AC при полной нагрузке |
| КПД, тип. | 87% |
| Потребляемый ток, тип. | 4,5 А при 115 В AC / 2,25 А при 230 В AC |
| Пусковой ток, тип. | 35 А при 115 В AC / 70 А при 230 В AC |
| Ток утечки | Ток утечки на землю < 450 мкА при 264 В AC; ток утечки прикосновения < 100 мкА при 264 В AC |
Защиты
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,0 ~ 15,0 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Дежурный выход 5 В | 5 В 0,3 А, допуск ±5%, пульсации 50 мВ п-п (макс.) |
| Сигнал DC-OK | TTL-уровень, высокий уровень при включённом источнике питания |
| Управление дистанционным включением/выключением | RC+ / RC-: 4 ~ 10 В или разомкнуто — включено; 0 ~ 0,8 В или замкнуто — выключено |
| Управление вентилятором | Вентилятор включается при нагрузке 35 ±15% или при RTH2 ≥ 50 ℃ |
| Дистанционное измерение напряжения | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
Параметры окружающей среды
| Рабочая температура | -40 ~ +70 ℃ |
| Рабочая влажность | 20 ~ 90% RH без конденсации |
| Температура и влажность хранения | -40 ~ +85 ℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/℃ (0 ~ 50 ℃) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Меры безопасности и ЭМС
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2 |
| Дополнительные стандарты | EAC TP TC 004; конструкция соответствует BS EN/EN60335-1 и BS EN/EN 62368-1 по запросу |
| Испытательное напряжение | Вход-выход: 4 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 ℃ / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55011 (CISPR11) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, BS EN/EN60601-1-2, EAC TP TC 020 |
| Уровень изоляции | Первичная цепь - вторичная цепь: 2×MOOP; первичная цепь - земля: 1×MOOP |
Механические параметры
| Габаритные размеры | 199 × 105 × 41 мм |
| Корпус | Case No. 980A |
| Монтажные отверстия | 4-M4 |
| Воздушный поток | Направление показано на чертеже; принудительное охлаждение вентилятором |
Надёжность и упаковка
| MTBF | 1337,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 175,8 тыс. ч минимум по MIL-HDBK-217F (25 ℃) |
| Масса | 0,95 кг |
| Упаковка | 15 шт. / 15,3 кг / 0,79 куб. фута |
Назначение выводов разъёма CN100
| 1 | Дежурный выход 5 В |
| 2 | Общий дежурного выхода |
| 3 | Сигнал DC-OK |
| 4 | RC- |
| 5 | GND |
| 6 | RC+ |
| 7 | +S |
| 8 | -S |
Назначение силовых клемм
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4, 5 | Выход -V |
| 6, 7 | Выход +V |
Режим работы входов управления и сигналов
| Дистанционное измерение | Линии +S и -S должны быть скручены попарно для минимизации наводок; максимальная компенсация падения по линии — 0,5 В |
| Сигнал DC-OK | Между DC-OK и GND: 3,3 ~ 5,6 В — включено; 0 ~ 1 В — выключено |
| Дистанционное управление | Между RC+ и RC-: замыкание — выключено; размыкание — включено |
Примечания
- Все параметры, не оговорённые особо, измерены при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 ℃.
- Пульсации и шум измеряются на полосе 20 МГц с применением 12-дюймовой витой пары, оконечной 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Испытания ЭМС выполнялись при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- При низком входном напряжении может потребоваться дерейтинг; необходимо учитывать кривую дерейтингa.
- Потребление без нагрузки менее 0,5 Вт при RC- и RC+ (CN100, выводы 4 и 6) в состоянии 0 ~ 8 В или при замыкании.
- Снижение допустимой температуры окружающей среды составляет 3,5 ℃/1000 м для моделей без вентилятора и 5 ℃/1000 м для моделей с вентилятором при высоте эксплуатации свыше 2000 м.
