MSP-300-15 - медицинский AC/DC источник питания 15 В для промышленной и электронной аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| MSP | Серия источников питания Mean Well для медицинского применения |
| 300 | Номинальная мощность серии: 300 Вт |
| 15 | Выходное напряжение: 15 В |
Назначение и особенности
MSP-300-15 представляет собой импульсный AC/DC источник питания открытого исполнения с одним выходом, предназначенный для применения в медицинской технике, промышленной электронике, измерительных и встроенных системах. Модель рассчитана на питание нагрузки напряжением 15 В при высокой удельной мощности, наличии активной коррекции коэффициента мощности, встроенных защитах и сервисных сигналах управления.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности, PF более 0,95.
- КПД до 88%.
- Выдерживает импульс перенапряжения 300 В AC в течение 5 секунд.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Встроенное ограничение тока постоянного уровня.
- Низкопрофильное исполнение 1U, высота 41 мм.
- Соответствие требованиям медицинской безопасности уровня MOOP.
- Встроенное управление вентилятором охлаждения.
- Наличие сигнала DC OK.
- Наличие дистанционного включения и отключения.
- Наличие функции дистанционного контроля по цепям обратной связи.
- Мощность холостого хода менее 0,5 Вт при отключённом режиме RC.
Основные параметры
| Параметр | Значение |
|---|
| Выходное напряжение | 15 В |
| Номинальный ток | 22 А |
| Диапазон тока | 0…22 А |
| Номинальная мощность | 330 Вт |
| Пульсации и шум | 150 мВ п-п, максимум |
| Диапазон подстройки выходного напряжения | 13,5…18 В |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,3% |
| Стабилизация по нагрузке | ±0,5% |
| Время включения и нарастания | 1000 мс, 50 мс при 230 В AC; 2500 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 85…264 В AC; 120…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF более 0,95 при 230 В AC; PF более 0,99 при 115 В AC, при полной нагрузке |
| Типичный КПД | 88% |
| Пусковой ток | 35 А при 115 В AC; 70 А при 230 В AC |
| Потребляемый ток по сети | 4,5 А при 115 В AC; 2,25 А при 230 В AC |
| Ток утечки | Заземляющий ток утечки менее 450 мкА при 264 В AC; ток утечки на прикосновение менее 100 мкА при 264 В AC |
Защиты
| Вид защиты | Уставка или режим работы |
|---|
| Перегрузка | 105…135% от номинальной выходной мощности |
| Режим перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 18,8…21,8 В |
| Режим перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные сигналы и интерфейсы
| Функция | Описание |
|---|
| Сигнал DC OK | TTL-уровень; высокий уровень при включённом БП |
| Уровень DC OK | 3,3…5,6 В — состояние ON; 0…1 В — состояние OFF |
| Дистанционное включение/отключение | RC+ и RC-: 4…10 В или разомкнуто — включено; 0…0,8 В или короткое замыкание — выключено |
| Дистанционное управление | Включение/отключение посредством электрического сигнала или сухого контакта |
| Дистанционный контроль | Функция компенсации падения напряжения в проводах нагрузки |
| Максимальная компенсация по линии | 0,5 В |
| Вспомогательное напряжение | 4,75…5,25 В относительно AUXG |
| Максимальный ток AUX | 0,3 А |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -40…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C; 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 5G, 10 минут/цикл, 60 минут по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение | Вход-выход: 4 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2×MOOP; первичная цепь — земля: 1×MOOP |
Соответствие стандартам
| Область | Соответствие |
|---|
| Безопасность | IEC 60601-1:2005+A1+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2 |
| Дополнительные стандарты | Разработка с учётом BS EN/EN 60335-1, BS EN/EN 62368-1 по запросу |
| Эмиссия | Соответствие BS EN/EN 55011 Class B, BS EN/EN 61000-3-2, BS EN/EN 61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN 61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN 55035; BS EN/EN 60601-1-2; EAC TP TC 020 |
| ЕAC | TP TC 004 одобрено |
Габариты, масса и упаковка
| Параметр | Значение |
|---|
| Габаритные размеры | 199 × 105 × 41 мм (Д × Ш × В) |
| Масса | 0,95 кг |
| Упаковка | 15 шт.; 15,3 кг; 0,79 куб. фута |
| Наработка на отказ | 1337,5 тыс. ч минимум по Telcordia SR-332; 175,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Механическое исполнение и подключение

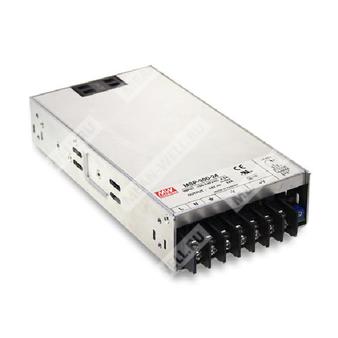

Корпус выполнен в металлическом исполнении типоразмера 1U с охлаждением встроенным вентилятором. Предусмотрены клеммы сетевого входа, выходные силовые клеммы, заземляющий контакт и разъём CN100 для вспомогательных и управляющих цепей.
| Клемма | Назначение |
|---|
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4, 5 | Выход DC -V |
| 6, 7 | Выход DC +V |
| Контакт CN100 | Назначение |
|---|
| 1 | AUX |
| 2 | AUXG |
| 3 | DC-OK |
| 4 | RC- |
| 5 | GND |
| 6 | RC+ |
| 7 | +S |
| 8 | -S |
Примечания
- Все параметры, не оговорённые отдельно, измерены при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, подключённой к 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает настройку, стабилизацию по линии и по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; испытания ЭМС проводятся на металлической пластине 360 × 360 мм толщиной 1 мм.
- При необходимости снижения рабочих характеристик подбирается дерейтинг на пониженном входном напряжении.
- Потребляемая мощность холостого хода менее 0,5 Вт при RC- и RC+ в диапазоне 0…8 В или при коротком замыкании.
- Дерейтинг по высоте составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте выше 2000 м.
