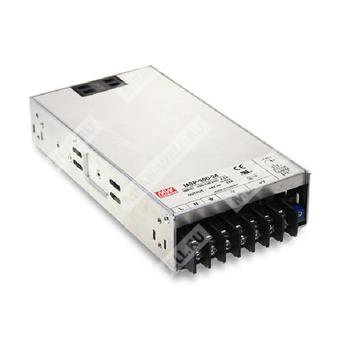

MSP-300-36 - импульсный источник питания медицинского класса на 36 В для промышленной и медицинской аппаратуры.
MSP-300-36 — одноканальный AC/DC источник питания серии MSP-300, предназначенный для питания нагрузки постоянным напряжением 36 В при мощности до 324 Вт. Модель выполнена в низкопрофильном корпусе 1U, оснащена встроенным активным корректором коэффициента мощности, функциями удалённого включения/выключения, удалённого измерения напряжения, сигналом DC OK и вспомогательным выходом 5 В.
Расшифровка партномера
| Позиция | Значение |
| MSP | Серия медицинских источников питания Mean Well |
| 300 | Номинальная мощность серии 300 Вт |
| 36 | Выходное напряжение 36 В |
Основные особенности
- Универсальный вход переменного тока с широким диапазоном.
- Встроенный активный PFC, коэффициент мощности более 0,95.
- КПД до 89%.
- Устойчивость к импульсному перенапряжению входа 300 В AC в течение 5 секунд.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенное ограничение тока по постоянному току.
- Низкопрофильное исполнение 1U, высота 41 мм.
- Соответствие требованиям медицинской безопасности уровня MOOP.
- Встроенное управление вентилятором охлаждения.
- Сигнал DC OK.
- Дистанционное включение/выключение.
- Вспомогательный выход 5 В.
- Функция удалённой компенсации падения напряжения на проводах нагрузки.
- Потребление без нагрузки менее 0,5 Вт при соответствующем состоянии входа управления.
Назначение
Источник питания предназначен для использования в медицинской технике, промышленной электронике, измерительных и встраиваемых системах, где требуется стабилизированное напряжение 36 В, повышенная надёжность, низкие пульсации и наличие сервисных функций управления.
Выходные параметры
| Параметр | Значение для MSP-300-36 |
| Выходное напряжение | 36 В |
| Номинальный ток | 9 А |
| Диапазон тока | 0 ~ 9 А |
| Номинальная мощность | 324 Вт |
| Пульсации и шум | 250 мВ п-п максимум |
| Диапазон подстройки выходного напряжения | 28,8 ~ 39,6 В |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,2% |
| Нагрузочная стабилизация | ±0,5% |
| Время установки, время нарастания | 1000 мс, 50 мс при 230 В AC; 2500 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 16 мс тип. при 230 В AC; 16 мс тип. при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | Более 0,95 при 230 В AC; более 0,99 при 115 В AC, при полной нагрузке |
| КПД | 88% тип. |
| Пусковой ток | 35 А при 115 В AC; 70 А при 230 В AC |
| Потребляемый ток | 4,5 А при 115 В AC; 2,25 А при 230 В AC |
| Потребление без нагрузки | Менее 0,5 Вт при RC- и RC+ в состоянии 0 ~ 8 В или при коротком замыкании |
Защитные функции
| Функция | Параметры и поведение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности; режим ограничения постоянного тока, восстановление после устранения неисправности |
| Перенапряжение | 41,4 ~ 48,6 В; отключение выхода с последующим повторным включением для восстановления |
| Перегрев | Отключение выхода, автоматическое восстановление после снижения температуры |
| Короткое замыкание | Защита встроенного типа, режим ограничения тока; восстановление после устранения аварии |
Сигналы и функции управления
| Функция | Описание |
| Вспомогательное питание | 5 В, 0,3 А |
| Сигнал DC OK | TTL-уровень; состояние ON при 3,3 ~ 5,6 В, состояние OFF при 0 ~ 1 В |
| Дистанционное включение/выключение | RC+ и RC-: 4 ~ 10 В или разомкнуто — включено; 0 ~ 0,8 В или короткое замыкание — выключено |
| Дистанционное измерение | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Управление вентилятором | Вентилятор включается при нагрузке 35 ±15% или при температуре RTH2 не менее 50 °C |
Экологические и механические параметры
| Параметр | Значение |
| Рабочая температура | -40 ~ +70 °C, с учётом кривой дерейтирования |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Габариты | 199 × 105 × 41 мм |
| Масса | 0,95 кг |
| Упаковка | 15 шт. / 15,3 кг / 0,79 куб. фута |
Надёжность
| Показатель | Значение |
| MTBF | 1337,5 тыс. ч min по Telcordia SR-332 (Bellcore); 175,8 тыс. ч min по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2 |
| Дополнительные требования | Соответствие требованиям BS EN/EN60335-1, BS EN/EN62368-1 по запросу |
| Изоляция | Первичная цепь — вторичная: 2×MOOP; первичная цепь — земля: 1×MOOP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55011 (CISPR11) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, BS EN/EN60601-1-2, EAC TP TC 020 |
| Ток утечки | Ток утечки на землю менее 450 мкА при 264 В AC; ток прикосновения менее 100 мкА при 264 В AC |
Разводка и подключение
| Номер вывода | Назначение |
| 1 | AUX |
| 2 | AUXG |
| 3 | DC-OK |
| 4 | RC- |
| 5 | GND |
| 6 | RC+ |
| 7 | +S |
| 8 | -S |
Примечания
- Если отдельно не указано иное, все параметры измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймового витого провода, оконцованного параллельным соединением 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, линейную стабилизацию и нагрузочную стабилизацию.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; испытания ЭМС выполняются при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм.
- При низком входном напряжении может потребоваться дерейтинг; следует учитывать кривую снижения нагрузки.
- Потребление без нагрузки менее 0,5 Вт при RC- и RC+ в диапазоне 0 ~ 8 В или при коротком замыкании.
- Снижение допустимой температуры окружающей среды: 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте более 2000 м.
