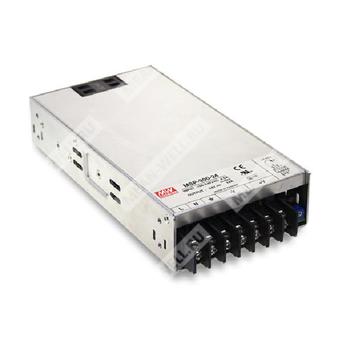

MSP-300-48 - медицинский импульсный источник питания 300 Вт с выходным напряжением 48 В и встроенным активным корректором мощности.
Назначение: источник питания серии MSP-300 для промышленной и медицинской аппаратуры, обеспечивающий стабилизированное выходное напряжение 48 В при мощности до 336 Вт, с функциями защиты, дистанционного включения и удалённого контроля.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| MSP | Серия источников питания Mean Well для медицинского применения |
| 300 | Номинальная мощность серии 300 Вт |
| 48 | Выходное напряжение 48 В постоянного тока |
Краткое описание
MSP-300-48 представляет собой одноканальный AC/DC источник питания с универсальным сетевым входом, активным корректором коэффициента мощности, встроенным вентилятором и набором сервисных функций для интеграции в медицинское и промышленное оборудование. Модель рассчитана на питание нагрузки напряжением 48 В постоянного тока, имеет встроенные защиты от короткого замыкания, перегрузки, перенапряжения и перегрева, а также поддерживает дистанционное включение, сигнал DC-OK и функцию удалённого измерения напряжения.
Особенности
- Универсальный сетевой вход с полным диапазоном.
- Встроенный активный корректор коэффициента мощности, PF более 0,95.
- Высокий КПД до 89%.
- Допустимый входной импульс 300 В переменного тока в течение 5 секунд.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Схема ограничения тока постоянного типа.
- Низкопрофильное исполнение высотой 41 мм.
- Соответствие требованиям медицинской безопасности уровня MOOP.
- Встроенное управление вентилятором.
- Сигнал DC-OK.
- Дистанционное включение и выключение.
- Функция удалённого измерения напряжения на нагрузке.
- Малое потребление без нагрузки.
Электрические параметры
| Параметр | Значение для MSP-300-48 |
| Выходное напряжение | 48 В |
| Номинальный ток | 7 А |
| Диапазон регулировки тока | 0 ~ 7 А |
| Номинальная мощность | 336 Вт |
| Пульсации и шум | 250 мВ п-п, максимум |
| Диапазон регулировки выходного напряжения | 40,8 ~ 55,2 В |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 1000 мс, 50 мс при 230 В AC; 2500 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF более 0,95 при 230 В AC; PF более 0,99 при 115 В AC, при полной нагрузке |
| Типовой КПД | 89% |
| Типовой пусковой ток | 35 А при 115 В AC; 70 А при 230 В AC |
| Ток утечки | Earth leakage current менее 450 мкА при 264 В AC; Touch leakage current менее 100 мкА при 264 В AC |
| Потребление без нагрузки | Менее 0,5 Вт при RC- и RC+ в состоянии 0 ~ 8 В или при коротком замыкании |
| Потребление по входу переменного тока | 4,5 А при 115 В AC; 2,25 А при 230 В AC |
| Порог перенапряжения | 57,6 ~ 67,2 В |
| Порог перегрузки | 105 ~ 135% от номинальной выходной мощности |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -40 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Защиты
| Вид защиты | Реализация |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности; режим ограничения постоянного тока; восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
| Короткое замыкание | Защита предусмотрена |
Функциональные сигналы и интерфейсы
| Функция | Параметр |
| Дежурный источник питания | 5VSB: 5 В при 0,3 А; допуск ±5%; пульсации 50 мВ п-п, максимум |
| Сигнал DC-OK | TTL-уровень; состояние ON при 3,3 ~ 5,6 В между выводами DC-OK и GND; состояние OFF при 0 ~ 1 В |
| Дистанционное управление | RC+ / RC-: 4 ~ 10 В или разомкнуто — включение; 0 ~ 0,8 В или короткое замыкание — выключение |
| Дистанционное измерение напряжения | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Управление вентилятором | Вентилятор включается при нагрузке 35±15% или при RTH2 ≥ 50 °C |
| Функция отключения питания | Отдельный вход удалённого ON/OFF с логикой на выводах RC+ и RC- |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2 |
| Дополнительные нормы | EAC TP TC 004; проектное соответствие BS EN/EN60335-1, BS EN/EN 62368-1 по запросу |
| Излучение | Соответствие BS EN/EN55011 (CISPR11) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035, BS EN/EN60601-1-2, EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Primary-Secondary: 2×MOOP; Primary-Earth: 1×MOOP |
Механические данные
| Параметр | Значение |
| Габариты | 199 × 105 × 41 мм |
| Масса | 0,95 кг |
| Упаковка | 15 шт.; 15,3 кг; 0,79 куб. фута |
| Класс конструкции | Низкопрофильное исполнение |
| Модель корпуса | Case No. 980A |
Наработка на отказ
| Методика оценки | Значение |
| Telcordia SR-332 (Bellcore) | 1337,5 тыс. ч, минимум |
| MIL-HDBK-217F (25 °C) | 175,8 тыс. ч, минимум |
Назначение выводов CN100
| Вывод | Функция |
| 1 | AUX |
| 2 | AUXG |
| 3 | DC-OK |
| 4 | RC- |
| 5 | GND |
| 6 | RC+ |
| 7 | +S |
| 8 | -S |
Назначение основных клемм
| Клемма | Назначение |
| AC/L | Вход переменного тока, фаза |
| AC/N | Вход переменного тока, нейтраль |
| FG | Защитное заземление |
| +V | Положительный выход |
| -V | Отрицательный выход |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно включёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; испытания EMC выполняются при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм.
- При необходимости эксплуатации при пониженном входном напряжении может потребоваться снижение мощности; следует учитывать кривую дерейтирования.
- Потребление без нагрузки менее 0,5 Вт обеспечивается при RC- и RC+ в диапазоне 0 ~ 8 В или при коротком замыкании.
- Для высоты эксплуатации выше 2000 м требуется снижение допустимой температуры: 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
