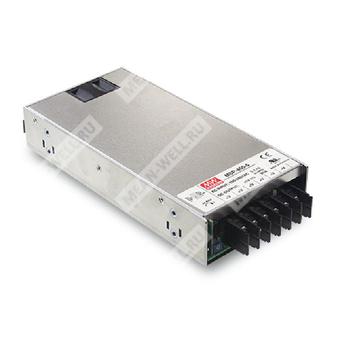

MSP-450-12 - импульсный медицинский источник питания 12 В 37,5 А, 450 Вт с активным PFC, защитами и дистанционным управлением.
MSP-450-12 — одновыходной AC/DC источник питания медицинского исполнения серии MSP-450, рассчитанный на выдачу стабилизированного напряжения 12 В постоянного тока при мощности до 450 Вт. Модуль предназначен для применения в промышленной электронике, медицинской аппаратуре и составе конечного оборудования, где требуются высокий коэффициент мощности, повышенная эффективность, встроенные защитные функции и возможность удалённого управления.
Расшифровка партномера
| Элемент партномера | Расшифровка |
| MSP | Серия медицинских источников питания Mean Well MSP |
| 450 | Номинальная мощность 450 Вт |
| 12 | Выходное напряжение 12 В |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная схема активной коррекции коэффициента мощности.
- Коэффициент мощности выше 0,95.
- Высокий КПД, до 88% для исполнения 12 В.
- Допустимый бросок входного напряжения 300 В AC в течение 5 секунд.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенная схема ограничения постоянного тока.
- Соответствие требованиям медицинской безопасности уровня MOOP.
- Встроенное управление вентилятором охлаждения.
- Сигнал DC OK.
- Удалённое включение и выключение.
- Встроенная функция дистанционного измерения напряжения на нагрузке.
- Потребление на холостом ходу менее 0,6 Вт.
Расшифровка назначения серии MSP-450-12
| Параметр | Значение |
| Тип | Одновыходной импульсный источник питания AC/DC |
| Исполнение | Медицинское |
| Серия | MSP-450 |
| Номинальная выходная мощность | 450 Вт |
| Номинальное выходное напряжение | 12 В |
Выход
| Параметр | MSP-450-12 |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 37,5 А |
| Диапазон регулировки выходного напряжения | 10,2 ~ 13,8 В |
| Диапазон выходного тока | 0 ~ 37,5 А |
| Номинальная мощность | 450 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,3% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки и нарастания | 2500 мс, 100 мс при 115 В AC; 1000 мс, 100 мс при 230 В AC, при полной нагрузке |
| Время удержания | 16 мс при 115/230 В AC, при полной нагрузке |
Вход
| Параметр | MSP-450-12 |
| Диапазон входного напряжения | 85 ~ 264 В AC, 120 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,99 при 115 В AC, при полной нагрузке |
| КПД | 88% |
| Входной ток | 5 А при 115 В AC; 2,4 А при 230 В AC |
| Пусковой ток | 35 А при 115 В AC; 70 А при 230 В AC |
| Допустимый бросок входа | 300 В AC в течение 5 секунд |
Защиты
| Параметр | MSP-450-12 |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Алгоритм защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 14,4 ~ 16,8 В |
| Алгоритм защиты от перенапряжения | Выключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Выключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр | MSP-450-12 |
| Сигнал DC OK | TTL-уровень; высокий уровень при включённом источнике питания |
| Уровни DC OK | 3,3 ~ 5,6 В — включено; 0 ~ 1 В — выключено |
| Дистанционное управление | RC+ / RC-: 4 ~ 10 В или разомкнуто — включено; 0 ~ 0,8 В или замкнуто — выключено |
| Дистанционное измерение | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Дежурный источник | 5 В DC, 0,3 А |
| Шум дежурного источника | 50 мВ п-п, максимальное значение |
| Вентилятор | Включение при нагрузке 20 ±10% или при RTH2 ≥ 50 °C |
Среда эксплуатации
| Параметр | MSP-450-12 |
| Рабочая температура | -40 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 минут/цикл, 60 минут по осям X, Y, Z |
| Коррекция по высоте для fanless моделей | 3,5 °C/1000 м выше 2000 м |
| Коррекция по высоте для моделей с вентилятором | 5 °C/1000 м выше 2000 м |
Безопасность и ЭМС
| Параметр | MSP-450-12 |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2 |
| Дополнительные ориентиры проектирования | BS EN/EN60335-1, BS EN/EN 62368-1 по запросу |
| Эмиссия ЭМС | BS EN/EN55011 (CISPR11) класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Иммунитет ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN60601-1-2, EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Токи утечки | Ток утечки на землю < 300 мкА при 264 В AC; ток утечки прикосновения < 100 мкА при 264 В AC |
| Уровень изоляции | Первичная цепь — вторичная: 2×MOOP; первичная — земля: 1×MOOP; вторичная — земля: 1×MOOP |
Прочее
| Параметр | MSP-450-12 |
| МТБФ | 159,3 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 218 × 105 × 41 мм |
| Масса | 1,19 кг |
| Упаковка | 12 шт. / 15,3 кг / 0,81 куб. фута |
Разводка и подключение
Входной клеммник переменного тока:
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
Выходной клеммник постоянного тока:
| Номер контакта | Назначение |
| 1 ~ 3 | -V |
| 4 ~ 6 | +V |
Разъём CN100:
| Номер контакта | Назначение |
| 1 | RC+ |
| 2 | RC- |
| 3 | AUX |
| 4 | AUXG |
| 5 | DC-OK |
| 6 | GND |
| 7 | +S |
| 8 | -S |
Примечания
- Все параметры, не оговорённые особо, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает разброс уставки, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; следует учитывать кривую дерейтингa.
- Время установки измеряется при первом холодном пуске; повторные циклы включения/выключения могут увеличить это время.
- Потребление на холостом ходу менее 0,5 Вт при RC- и RC+ (CN100 pin 1,2) в состоянии 0 ~ 0,8 В или при коротком замыкании.
- При входном напряжении менее 40 В AC возможно ухудшение характеристик; производитель конечного изделия должен подтвердить, что отклонение не влияет на базовую безопасность и основные функции.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; испытания ЭМС выполнялись при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм.
- Температурное снижение допустимой нагрузки: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
