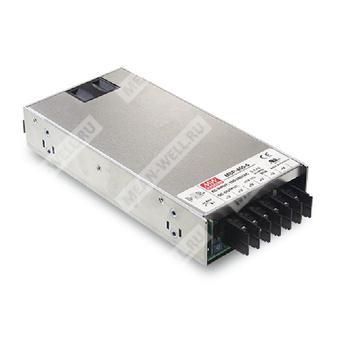

MSP-450-24 - импульсный медицинский источник питания 24 В для промышленной и медицинской аппаратуры.
Назначение: AC/DC источник питания открытого исполнения с одним выходом, предназначенный для питания оборудования промышленной электроники, медицинских систем и устройств автоматизации.
Расшифровка партномера MSP-450-24
| Обозначение | Расшифровка |
| MSP | Серия медицинских источников питания Mean Well |
| 450 | Номинальная мощность 450 Вт |
| 24 | Выходное напряжение 24 В |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности, PF > 0,95.
- КПД до 89,5%.
- Допустимый бросок входного напряжения 300 В переменного тока в течение 5 секунд.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Встроенная схема ограничения постоянного тока.
- Соответствие требованиям медицинской безопасности, уровень MOOP.
- Встроенное управление вентилятором охлаждения.
- Сигнал DC OK.
- Удалённое включение/выключение.
- Режим дежурного питания 5 В 0,3 А.
- Функция удалённого измерения напряжения.
- Потребление без нагрузки менее 0,6 Вт.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 18,8 А |
| Диапазон выходного тока | 0 ~ 18,8 А |
| Номинальная мощность | 451,2 Вт |
| Пульсации и шум | 150 мВп-п |
| Диапазон подстройки выходного напряжения | 21,6 ~ 28,8 В |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки и нарастания | 2500 мс, 100 мс / 115 В перем. тока при полной нагрузке |
| Время удержания | 16 мс / 230 В перем. тока; 16 мс / 115 В перем. тока при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В перем. тока; 120 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 / 230 В перем. тока; PF > 0,99 / 115 В перем. тока при полной нагрузке |
| Типовой КПД | 89% |
| Пусковой ток | 35 А / 115 В перем. тока; 70 А / 230 В перем. тока |
| Входной ток | 5 А / 115 В перем. тока; 2,4 А / 230 В перем. тока |
| Устойчивость к импульсному перенапряжению входа | 300 В перем. тока в течение 5 секунд |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| Перенапряжение | 28,8 ~ 39,6 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Короткое замыкание | Поддерживается |
Функциональные параметры
| Параметр | Значение |
| Дежурный выход | 5 В постоянного тока, 0,3 А |
| Сигнал DC OK | Высокий уровень при включённом источнике |
| Удалённое включение/выключение | RC+ / RC-: 4 ~ 10 В или разомкнуто — включено; 0 ~ 0,8 В или короткое замыкание — выключено |
| Удалённое измерение | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Сигнал DC OK, логические уровни | 3,3 ~ 5,6 В — ON; 0 ~ 1 В — OFF |
| Вентилятор | Автоматическое включение при нагрузке 20 ±10% или при RTH2 ≥ 50 °C |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения | -40 ~ +85 °C |
| Влажность хранения | 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Дерейтинг по температуре | Понижение допустимой нагрузки согласно графику дерейтинга |
| Дерейтинг по высоте над уровнем моря | 3,5 °C / 1000 м для безвентиляторных моделей и 5 °C / 1000 м для моделей с вентилятором выше 2000 м |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2 |
| Дополнительные стандарты | EAC TP TC 004; проектирование по BS EN/EN60335-1 и BS EN/EN 62368-1 по запросу |
| Уровень изоляции | Первичная-Вторичная: 2×MOOP; Первичная-Земля: 1×MOOP; Вторичная-Земля: 1×MOOP |
| Испытательное напряжение | I/P-O/P: 4 кВ перем. тока; I/P-FG: 2 кВ перем. тока; O/P-FG: 0,5 кВ перем. тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55011 (CISPR11) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN60601-1-2, EAC TP TC 020 |
| Ток утечки на землю | < 300 мкА / 264 В перем. тока |
| Ток утечки через прикосновение | < 100 мкА / 264 В перем. тока |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 159,3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 218 × 105 × 41 мм (Д × Ш × В) |
| Масса | 1,19 кг |
| Упаковка | 12 шт. / 15,3 кг / 0,81 куб. фута |
Подключение и конструктив
| Параметр | Значение |
| Корпус | Case No. 995A |
| Клеммы входа переменного тока | 1 — AC/L; 2 — AC/N; 3 — FG |
| Клеммы выхода постоянного тока | 1~3 — -V; 4~6 — +V |
| Разъём CN100 | HRS DF11-8DP-2DS или эквивалент |
| Сопряжённый разъём | HRS DF11-8DS; HRS DF11-**SC или эквивалент |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В перем. тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, подключённой к конденсаторам 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- При пониженном входном напряжении может потребоваться дерейтинг; следует учитывать график дерейтинга.
- Время установки измеряется при первом холодном запуске; повторное включение может увеличить это время.
- Потребление без нагрузки менее 0,5 Вт при RC- и RC+ в состоянии 0 ~ 0,8 В или при коротком замыкании.
- При входном напряжении ниже 40 В переменного тока возможно снижение рабочих характеристик; производитель конечного изделия должен подтвердить, что это не влияет на базовую безопасность и основную работоспособность.
- ЭМС-испытания проводились при монтаже устройства на металлической пластине 360 × 360 мм толщиной 1 мм; конечное оборудование должно быть повторно проверено на соответствие ЭМС.
- Для высоты более 2000 м действует температурный дерейтинг 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
