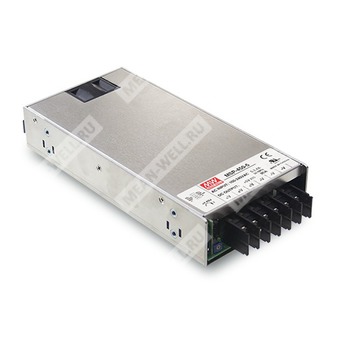

MSP-450-36 - источник питания переменного/постоянного тока для медицинского оборудования мощностью 450 Вт с выходом 36 В.
Расшифровка партномера
| Позиция | Расшифровка |
| MSP | Серия медицинских источников питания Mean Well |
| 450 | Номинальная мощность 450 Вт |
| 36 | Выходное напряжение 36 В |
Назначение и особенности
MSP-450-36 представляет собой импульсный источник питания AC/DC с одним выходом, предназначенный для применения в медицинской аппаратуре и встраиваемых промышленных системах, где требуется стабилизированное напряжение 36 В при высокой плотности мощности, низком уровне пульсаций и наличии сервисных функций управления.
Особенности:
- Универсальный вход переменного тока полного диапазона.
- Встроенная активная коррекция коэффициента мощности, PF > 0,95.
- Высокий КПД до 89,5%.
- Допуск перенапряжения на входе до 300 В AC в течение 5 секунд.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенная схема ограничения тока постоянного типа.
- Соответствие требованиям медицинской безопасности уровня MOOP.
- Управление вентилятором по температуре и нагрузке.
- Сигнал DC OK.
- Удалённое включение/выключение.
- Функция дистанционного измерения напряжения на нагрузке.
- Режим дежурного питания 5 В / 0,3 А.
- Потребление на холостом ходу менее 0,6 Вт.
Электрические параметры
Выходные параметры
| Параметр | MSP-450-36 |
| Номинальное выходное напряжение | 36 В |
| Номинальный ток | 12,5 А |
| Диапазон регулировки тока | 0 ~ 12,5 А |
| Номинальная мощность | 450 Вт |
| Пульсации и шум, не более | 240 мВ п-п |
| Диапазон регулировки выходного напряжения | 28,8 ~ 39,6 В |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,2% |
| Нагрузочная стабилизация | ±0,5% |
| Время установки и нарастания | 2500 мс, 100 мс / 115 В AC; 1000 мс, 100 мс / 230 В AC при полной нагрузке |
| Время удержания | 16 мс / 115 В AC; 16 мс / 230 В AC при полной нагрузке |
Входные параметры
| Параметр | MSP-450-36 |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,95 при 230 В AC; PF > 0,99 при 115 В AC, при полной нагрузке |
| КПД, тип. | 89% |
| Входной ток, тип. | 2,4 А при 230 В AC; 5 А при 115 В AC |
| Пусковой ток, тип. | 70 А при 230 В AC; 35 А при 115 В AC |
| Ток утечки | Ток утечки на землю < 300 мкА при 264 В AC; ток утечки прикосновения < 100 мкА при 264 В AC |
Защиты
| Параметр | MSP-450-36 |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Режим перегрузки | Ограничение тока постоянного типа, восстановление автоматически после устранения неисправности |
| Перенапряжение | 41,4 ~ 48,6 В |
| Режим перенапряжения | Выходное напряжение отключается, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные параметры
| Параметр | Значение |
| Дежурный выход 5 В | 5 В / 0,3 А; допуск ±5%; пульсации 50 мВ п-п максимум |
| Сигнал DC OK | TTL-уровень; высокое состояние при включённом PSU |
| Уровень сигнала DC OK | 3,3 ~ 5,6 В — ВКЛ; 0 ~ 1 В — ВЫКЛ |
| Удалённое управление | RC+ / RC-: 4 ~ 10 В или разомкнуто — включение; 0 ~ 0,8 В или короткое замыкание — выключение |
| Удалённое измерение | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Сигнал вентилятора | Вентилятор включается при нагрузке 20 ±10% или при RTH2 ≥ 50 ℃ |
| Частота ШИМ | 70 кГц |
| Потребление без нагрузки | < 0,6 Вт |
Условия эксплуатации
| Параметр | MSP-450-36 |
| Рабочая температура | -40 ~ +70 ℃, с учётом дерейтинг-кривой |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 ℃, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/℃ (0 ~ 50 ℃) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Понижение допустимой температуры по высоте | 3,5 ℃/1000 м для моделей без вентилятора и 5 ℃/1000 м для моделей с вентилятором при высоте более 2000 м |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2 |
| Дополнительные нормы | EAC TP TC 004; проектирование с учётом BS EN/EN60335-1, BS EN/EN62368-1 по запросу |
| Эмиссия ЭМС | Соответствие BS EN/EN55011 (CISPR11) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN60601-1-2; EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 ℃ / 70% RH |
| Уровень изоляции | Первичная-Вторичная: 2×MOOP; Первичная-Земля: 1×MOOP; Вторичная-Земля: 1×MOOP |
Механические параметры
| Параметр | MSP-450-36 |
| Габаритные размеры | 218 × 105 × 41 мм |
| Масса | 1,19 кг |
| Упаковка | 12 шт.; 15,3 кг; 0,81 куб. фута |
| Крепление | 4 винта M4 L=5; 8 винтов M4 L=4 с обеих сторон |
| Корпус | Case No. 995A |
Надёжность
| Параметр | MSP-450-36 |
| MTBF | 159,3 тыс. ч минимум по MIL-HDBK-217F (25 ℃) |
Назначение выводов CN100
| Контакт | Функция |
| 1 | RC+ |
| 2 | RC- |
| 3 | AUX |
| 4 | AUXG |
| 5 | DC-OK |
| 6 | GND |
| 7 | +S |
| 8 | -S |
Назначение силовых клемм
| Контакт | Функция |
| 1~3 | -V |
| 4~6 | +V |
| AC/L | Фаза сети |
| AC/N | Нейтраль сети |
| FG | Защитное заземление |
Примечания
- Если не указано иное, все параметры измеряются при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 ℃.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и нагрузочную стабилизацию.
- При низком входном напряжении может потребоваться снижение нагрузки; см. кривую дерейтинг.
- Время установки измеряется при первом холодном запуске; повторное включение/выключение может увеличить это время.
- Потребление без нагрузки менее 0,5 Вт при RC- и RC+ (CN100 pin 1, 2) в состоянии 0 ~ 0,8 В или коротком замыкании.
- При входном напряжении менее 40 В AC возможно снижение характеристик. Производитель конечного оборудования должен подтвердить отсутствие влияния на базовую безопасность и основные параметры.
- Блок питания рассматривается как компонент, устанавливаемый в конечное оборудование. EMC-испытания выполняются на металлической пластине 360 мм × 360 мм толщиной 1 мм; конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- Температурное снижение допустимой нагрузки составляет 3,5 ℃/1000 м для моделей без вентилятора и 5 ℃/1000 м для моделей с вентилятором при высоте свыше 2000 м.
