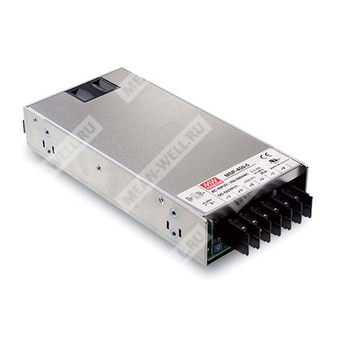

MSP-450-48
MSP-450-48 - импульсный медицинский AC/DC источник питания 48 В для промышленной и медицинской аппаратуры.
Назначение и краткое описание
MSP-450-48 представляет собой одноканальный импульсный источник питания медицинского исполнения мощностью 450 Вт с универсальным входом переменного тока, активной коррекцией коэффициента мощности, встроенными защитами, функцией дистанционного включения/выключения, удалённым контролем выходного состояния и удалённой обратной связью по напряжению.
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Встроенная активная коррекция коэффициента мощности, PF > 0,95.
- Высокий КПД до 89,5%.
- Допускается бросок входного напряжения 300 В AC в течение 5 секунд.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Встроенная схема ограничения постоянного тока.
- Одобрение по требованиям медицинской безопасности уровня MOOP.
- Встроенное управление вентилятором включения/выключения.
- Сигнал DC OK.
- Удалённое включение/выключение.
- Режим дежурного питания 5 В / 0,3 А.
- Функция удалённого измерения напряжения на нагрузке.
- Потребление на холостом ходу менее 0,6 Вт.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| MSP | Серия медицинских источников питания Mean Well MSP |
| 450 | Номинальная мощность 450 Вт |
| 48 | Выходное напряжение 48 В |
Основные технические параметры
Модель: MSP-450-48
Номинальная мощность: 456 Вт
Номинальный выходной ток: 9,5 А
Диапазон выходного тока: 0 ~ 9,5 А
Диапазон регулировки выходного напряжения: 40,8 ~ 55,2 В
Пульсации и шум: 240 мВ п-п
Допуск выходного напряжения: ±1,0%
Линейная стабилизация: ±0,2%
Нагрузочная стабилизация: ±0,5%
Время запуска и нарастания: 2500 мс, 100 мс / 115 В AC при полной нагрузке
Время удержания: 16 мс / 230 В AC; 16 мс / 115 В AC при полной нагрузке
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC, 120 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,99 при 115 В AC, при полной нагрузке |
| Типовой КПД | 89,5% |
| Типовой входной ток | 2,4 А / 230 В AC |
| Пусковой ток | 70 А / 230 В AC, 35 А / 115 В AC |
Выход
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 9,5 А |
| Диапазон тока | 0 ~ 9,5 А |
| Номинальная мощность | 456 Вт |
| Пульсации и шум | 240 мВ п-п |
| Диапазон регулировки напряжения | 40,8 ~ 55,2 В |
| Допуск напряжения | ±1,0% |
| Линейная стабилизация | ±0,2% |
| Нагрузочная стабилизация | ±0,5% |
Защиты
| Защита | Порог / действие |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности; ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 57,6 ~ 67,2 В; отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Короткое замыкание | Поддерживается, режим ограничения постоянным током |
Функции
| Параметр | Значение |
| Дежурный источник 5 В | 5 В / 0,3 А |
| Допуск дежурного источника | ±5% |
| Пульсации дежурного источника | 50 мВ п-п, максимум |
| Сигнал DC OK | TTL-уровень; высокий уровень при включённом источнике питания |
| Удалённое включение/выключение | RC+ / RC-: 4 ~ 10 В или разомкнуто — включено; 0 ~ 0,8 В или короткое замыкание — выключено |
| Удалённое измерение | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Диапазон нагрузки вентилятора | Вентилятор включается при нагрузке 20 ±10% или при RTH2 ≥ 50°C |
Сигналы и выводы CN100
| Контакт | Функция |
| 1 | RC+ |
| 2 | RC-; удалённое управление |
| 3 | AUX; вспомогательное напряжение |
| 4 | AUXG; земля вспомогательного напряжения |
| 5 | DC-OK |
| 6 | GND; возврат сигнала DC-OK |
| 7 | +S; положительный вывод удалённого измерения |
| 8 | -S; отрицательный вывод удалённого измерения |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ~ +70°C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85°C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50°C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надёжность, безопасность и электромагнитная совместимость
| Параметр | Значение |
| Срок наработки на отказ | 159,3 тыс. ч минимум, MIL-HDBK-217F (25°C) |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2 |
| Прочие нормы безопасности | EAC TP TC 004; конструкция с учётом BS EN/EN60335-1, BS EN/EN 62368-1 по запросу |
| Эмиссия | Соответствие BS EN/EN55011 (CISPR11) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN60601-1-2, EAC TP TC 020 |
| Испытательное напряжение | Вход–выход: 4 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH |
| Токи утечки | Ток утечки на землю < 300 мкА / 264 В AC; ток прикосновения < 100 мкА / 264 В AC |
| Класс изоляции | Первичная цепь–вторичная: 2×MOOP; первичная цепь–земля: 1×MOOP; вторичная цепь–земля: 1×MOOP |
Габаритные размеры и масса
| Параметр | Значение |
| Размеры | 218 × 105 × 41 мм |
| Масса | 1,19 кг |
| Упаковка | 12 шт. / 15,3 кг / 0,81 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и нагрузочную стабилизацию.
- При пониженном входном напряжении может потребоваться дерейтинг. Следует использовать кривую дерейтинга.
- Время установки измеряется при первом холодном пуске. Повторные включения могут увеличивать это время.
- Потребление на холостом ходу менее 0,5 Вт при RC- и RC+ (CN100 pin1,2) в состоянии 0 ~ 0,8 В или при коротком замыкании.
- При входном напряжении менее 40 В AC возможна деградация характеристик; производитель конечного изделия должен подтвердить, что это не влияет на базовую безопасность и основные параметры.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. EMC-испытания выполняются при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм; конечное изделие должно быть повторно проверено на соответствие EMC-директивам.
- Для высоты более 2000 м дерейтинг температуры окружающей среды составляет 3,5°C/1000 м для моделей без вентилятора и 5°C/1000 м для моделей с вентилятором.
Дополнительные данные
Частота преобразования ШИМ: 70 кГц
Тип корпуса: Case No. 995A
Подключение входа AC: AC/L, AC/N, FG
Подключение выхода DC: -V и +V
Серия: MSP-450
