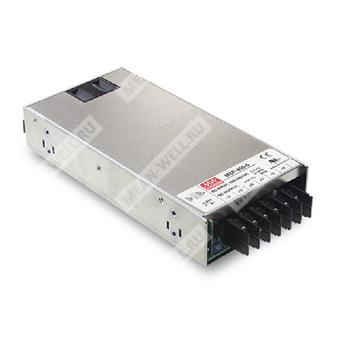

MSP-450-5 - импульсный источник питания медицинского исполнения с одним выходом 5 В для промышленной и приборной аппаратуры.
Расшифровка партномера
| Позиция в партномере | Значение |
| MSP | Серия источников питания медицинского исполнения Mean Well MSP |
| 450 | Номинальная мощность 450 Вт |
| 5 | Выходное напряжение 5 В |
Краткое назначение
Источник питания предназначен для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 5 В при токе до 90 А, с применением в медицинской, промышленной и электронной аппаратуре.
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Встроенная активная коррекция коэффициента мощности, PF более 0,95.
- Высокий КПД до 88% для модификации 5 В.
- Выдерживает импульс перенапряжения 300 В AC в течение 5 секунд.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенное ограничение тока по постоянному току.
- Соответствие требованиям медицинской безопасности уровня MOOP.
- Встроенное управление вентилятором включение и выключение.
- Сигнал DC OK.
- Функция удалённого включения и выключения.
- Выход дежурного питания 5 В 0,3 А.
- Функция удалённого измерения напряжения на нагрузке.
- Потребление холостого хода менее 0,6 Вт.
Область применения
Питание медицинского оборудования, промышленной электроники, измерительных и управляющих систем, а также аппаратуры, где требуется один мощный стабилизированный выход 5 В с функциями дистанционного контроля и защиты.
Основные параметры
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 90 А |
| Диапазон регулировки тока | 0 ... 90 А |
| Номинальная мощность | 450 Вт |
| Пульсации и шум | 80 мВ п-п |
| Диапазон регулировки выходного напряжения | 4,3 ... 5,8 В |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, нарастания | 1000 мс, 100 мс при 230 В AC; 2500 мс, 100 мс при 115 В AC при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ... 264 В AC или 120 ... 370 В DC |
| Диапазон частоты сети | 47 ... 63 Гц |
| Коэффициент мощности | PF более 0,95 при 230 В AC; PF более 0,99 при 115 В AC при полной нагрузке |
| Типичный КПД | 83% |
| Входной ток | 5 А при 115 В AC; 2,4 А при 230 В AC |
| Пусковой ток | 35 А при 115 В AC; 70 А при 230 В AC |
| Типичный ток утечки | Ток утечки на землю менее 300 мкА при 264 В AC; ток утечки прикосновения менее 100 мкА при 264 В AC |
Защиты
| Функция защиты | Уставка / поведение |
| Перегрузка | 105 ... 135% от номинальной выходной мощности; режим постоянного ограничения тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 3,96 ... 4,62 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Короткое замыкание | Режим постоянного ограничения тока, автоматическое восстановление после устранения неисправности |
Функциональные сигналы и вспомогательные цепи
| Параметр | Значение |
| Дежурное питание | 5 В 0,3 А |
| Уровень дежурного питания | 4,75 ... 5,25 В |
| Пульсации дежурного питания | 50 мВ п-п максимум |
| Сигнал DC OK | TTL-уровень, высокий уровень при включённом источнике питания |
| Уровни DC OK | 3,3 ... 5,6 В — включено; 0 ... 1 В — выключено |
| Удалённое управление | RC+ и RC-; короткое замыкание — выключение, разрыв цепи — включение |
| Уровни удалённого управления | 4 ... 10 В или разомкнуто — включено; 0 ... 0,8 В или короткое замыкание — выключено |
| Удалённое измерение | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ... +70 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20 ... 90% RH, без конденсации |
| Температура и влажность хранения | -40 ... +85 °C, 10 ... 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ... 50 °C |
| Вибрация | 10 ... 500 Гц, 5 G, 10 минут на цикл, по 60 минут вдоль осей X, Y, Z |
| Снижение допустимой температуры по высоте | 3,5 °C/1000 м для моделей без вентилятора; 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м |
Стандарты безопасности и ЭМС
| Группа | Соответствие |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2 |
| Дополнительные указания по безопасности | Проектирование с учётом BS EN/EN60335-1, BS EN/EN 62368-1 по запросу |
| Эмиссия | Соответствие BS EN/EN55011 (CISPR11) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN60601-1-2, EAC TP TC 020 |
| Испытательное напряжение | Вход-выход 4 кВ AC; вход-земля 2 кВ AC; выход-земля 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH между входом-выходом, входом-землёй, выходом-землёй |
| Уровень изоляции | Первичная цепь - вторичная цепь: 2×MOOP; первичная цепь - земля: 1×MOOP; вторичная цепь - земля: 1×MOOP |
Механические и массогабаритные данные
| Параметр | Значение |
| Габаритные размеры | 218 × 105 × 41 мм |
| Масса | 1,19 кг |
| Упаковка | 12 шт. / 15,3 кг / 0,81 куб. фута |
| Частота ШИМ | 70 кГц |
Назначение выводов
| Контакт | Функция |
| 1 | RC+ |
| 2 | RC- |
| 3 | AUX |
| 4 | AUXG |
| 5 | DC-OK |
| 6 | GND |
| 7 | +S |
| 8 | -S |
Примечания
- Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ, включёнными параллельно.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- При пониженном входном напряжении может потребоваться снижение нагрузки; следует учитывать кривую снижения нагрузки.
- Время установки измеряется при первом холодном запуске; повторное включение и выключение может увеличить это время.
- Потребление без нагрузки менее 0,5 Вт при RC- и RC+ (контакт CN100 1 и 2) в состоянии 0 ... 0,8 В или при коротком замыкании.
- При входном напряжении менее 40 В AC возможно ухудшение характеристик; производитель конечного изделия должен подтвердить, что это не влияет на базовую безопасность и основную работоспособность.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; при оценке ЭМС испытания выполняются на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Температурное снижение допустимой нагрузки на высоте свыше 2000 м составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
Дежурное питание 5 В: 5 В 0,3 А, допуск ±5%, пульсации 50 мВ п-п максимум.
Управление вентилятором: вентилятор включается при нагрузке 20±10% или при температуре RTH2 ≥ 50 °C.
Тип корпуса: Case No. 995A.
