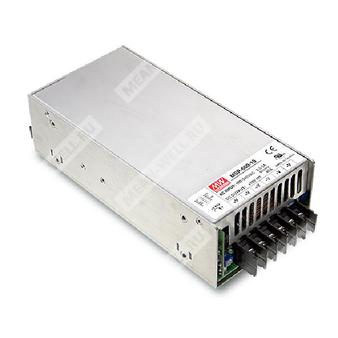

MSP-600-12
MSP-600-12 - импульсный медицинский источник питания 12 В для промышленного и медицинского оборудования.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
|---|---|---|
| MSP | Серия | Медицинский источник питания серии MSP |
| 600 | Номинальная мощность | 600 Вт |
| 12 | Выходное напряжение | 12 В постоянного тока |
Назначение и особенности
MSP-600-12 представляет собой одно выходной импульсный источник питания медицинского исполнения с универсальным входом переменного тока, встроенной активной коррекцией коэффициента мощности, дистанционным включением/выключением, сигналом DC OK, функцией дистанционного контроля по напряжению на нагрузке и встроенным вентиляторным охлаждением.
Основные особенности
- Универсальный вход переменного тока, полный диапазон.
- Встроенная активная коррекция коэффициента мощности, PF > 0.94.
- КПД до 88% для исполнения 12 В.
- Выдерживает импульс перенапряжения 300 В AC в течение 5 секунд.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Одобрение по медицинским требованиям безопасности уровня MOOP.
- Встроенное управление вентилятором охлаждения.
- Встроенный сигнал DC OK.
- Встроенное дистанционное включение/выключение.
- Режим ожидания 5 В / 0,3 А.
- Встроенная функция дистанционного контроля напряжения.
- Потребление на холостом ходу менее 0,8 Вт при соответствующем состоянии входа дистанционного управления.
- Возможность параллельной работы для увеличения мощности и тока.
Электрические параметры
Выход
| Параметр | Значение для MSP-600-12 |
|---|---|
| Выходное напряжение | 12 В |
| Номинальный ток | 53 А |
| Диапазон тока | 0 ~ 53 А |
| Номинальная мощность | 636 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон регулировки выходного напряжения | 10,2 ~ 13,8 В |
| Допуск выходного напряжения | ±1,0% |
| Регулирование по сети | ±0,3% |
| Регулирование по нагрузке | ±0,5% |
| Время установки, время нарастания | 1000 мс, 50 мс при 230 В AC; 2500 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение для MSP-600-12 |
|---|---|
| Диапазон входного напряжения | 85 ~ 264 В AC / 120 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | > 0,93 при 230 В AC; > 0,99 при 115 В AC, при полной нагрузке |
| Типичный КПД | 88% |
| Типичный пусковой ток | 35 А при 115 В AC; 80 А при 230 В AC |
| Типичный ток потребления от сети | 5 А при 230 В AC |
| Ток утечки | Ток утечки на землю менее 300 мкА при 264 В AC; ток прикосновения менее 100 мкА при 264 В AC |
Защита
| Параметр | Значение для MSP-600-12 |
|---|---|
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока с постоянным током, автоматическое восстановление после устранения аварии |
| Перенапряжение | 14,4 ~ 16,8 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, повторное включение питания для восстановления |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функциональные сигналы и интерфейсы
| Параметр | Значение |
|---|---|
| Сигнал DC OK | Уровень TTL; высокий уровень при включении источника питания; 3,3 ~ 5,6 В — ВКЛ, 0 ~ 1 В — ВЫКЛ |
| Дистанционное включение/выключение | RC+ / RC-: 4 ~ 10 В или разомкнуто — источник включён; 0 ~ 0,8 В или короткое замыкание — источник выключен |
| Дистанционный контроль | Встроен |
| Режим ожидания | 5 В, 0,3 А |
Условия эксплуатации и окружающая среда
| Параметр | Значение для MSP-600-12 |
|---|---|
| Рабочая температура | -40 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Поправка по высоте | При высоте более 2000 м: 5 °C / 1000 м для моделей с вентилятором |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|---|
| Испытательное напряжение | Вход-выход: 4 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная цепь - вторичная цепь: 2 × MOOP; первичная цепь - земля: 1 × MOOP; вторичная цепь - земля: 1 × MOOP |
Надежность и конструкция
| Параметр | Значение |
|---|---|
| MTBF | 138,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 218 × 105 × 63,5 мм |
| Масса | 1,57 кг |
| Упаковка | 8 шт. / 13,6 кг / 1,34 CUFT |
Механические данные и подключения
Корпус: Case No. 977A
Охлаждение: Встроенный вентилятор; контроль включения вентилятора зависит от нагрузки или температуры радиатора.
Направление воздушного потока: Указано на корпусе; монтаж должен обеспечивать свободный проход воздуха.
Назначение выводов
| Контакт | Назначение |
|---|---|
| 1 | AUXG — земля вспомогательного выхода |
| 2 | AUX — вспомогательный выход 4,75 ~ 5,25 В, до 0,3 А |
| 3 | RC+ — вход дистанционного управления |
| 4 | RC- — общий дистанционного управления |
| 5 | CS — сигнал распределения тока |
| 6, 8 | GND — общий выходной провод и возврат сигнала DC OK |
| 7 | DC OK — TTL сигнал состояния выхода |
| 9 | +S — положительный провод дистанционного контроля |
| 10 | -S — отрицательный провод дистанционного контроля |
Функциональные сведения
Дистанционный контроль: компенсирует падение напряжения в проводах нагрузки до 0,5 В.
Сигнал DC OK: TTL-уровень, высокий при включённом источнике питания.
Дистанционное управление: включение и выключение осуществляется электрическим сигналом или сухим контактом между RC+ и RC-.
Параллельная работа: реализована встроенная активная схема распределения тока; допускается соединение до 4 блоков. При параллельной работе выходной ток не должен превышать значение, определяемое формулой: ток на параллельной работе = номинальный ток одного блока × число блоков × 0,9.
Особенность малой нагрузки: при параллельном соединении при суммарной нагрузке менее 2% от номинальной может активироваться только один основной блок; для корректной работы требуется минимальная фиктивная нагрузка 2%.
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск при запуске, регулирование по линии и регулирование по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Испытания ЭМС выполнялись при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- При низком входном напряжении может потребоваться снижение нагрузки; для подробностей следует использовать кривую дерейтингa.
- Время установки измеряется при первом холодном пуске; повторные включения/выключения могут увеличить это время.
- Потребление на холостом ходу менее 0,8 Вт при RC+ и RC- (контакты CN100 pin 3 и 4) в состоянии 0 ~ 0,8 В или при замыкании.
- При входном напряжении менее 40 В AC возможна деградация характеристик; производитель конечного изделия должен подтвердить, что это не влияет на базовую безопасность и основные параметры.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте более 2000 м.
MSP-600-12 относится к серии 600-ваттных одно выходных медицинских источников питания, предназначенных для промышленной и медицинской аппаратуры, где требуется стабильное питание 12 В DC, дистанционное управление, контроль состояния и возможность параллельного наращивания мощности.
