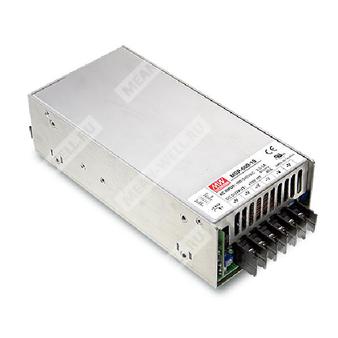

MSP-600-24 - источник питания 24 В для промышленной и медицинской аппаратуры с активным PFC и функцией параллельной работы.
Назначение: импульсный AC/DC источник питания открытого исполнения с одним выходом 24 В, предназначенный для применения в медицинском, промышленном и электронном оборудовании, где требуются высокая энергоэффективность, защита и возможность удалённого управления.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| MSP | Серия импульсных источников питания Mean Well для медицинского применения |
| 600 | Номинальная выходная мощность 600 Вт |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
Основные особенности
- Универсальный вход переменного тока / полный диапазон.
- Встроенная активная коррекция коэффициента мощности; PF более 0,94.
- КПД до 89%.
- Выдерживает бросок входного напряжения 300 В переменного тока в течение 5 секунд.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Медицинская безопасность, уровень MOOP.
- Встроенное управление вентилятором охлаждения.
- Встроенный сигнал DC OK.
- Встроенное дистанционное включение/выключение.
- Режим ожидания 5 В 0,3 А.
- Встроенная функция дистанционного контроля по цепи обратной связи.
- Потребление без нагрузки менее 0,8 Вт.
- Возможность распределения тока при параллельной работе до 2400 Вт в конфигурации 3+1 для вариантов 24 В, 36 В и 48 В.
Электрические параметры
| Параметр | Значение для MSP-600-24 |
| Выходное напряжение | 24 В |
| Номинальный ток | 27 А |
| Диапазон тока | 0 ~ 27 А |
| Номинальная мощность | 648 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 21,6 ~ 28,8 В |
| Допуск выходного напряжения | ±1,0% |
| Нестабильность по сети | ±0,2% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, время нарастания | 1000 мс, 50 мс при 230 В переменного тока; 2500 мс, 50 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 16 мс при 230 В переменного тока; 16 мс при 115 В переменного тока, при полной нагрузке |
Входные параметры
| Параметр | Значение для MSP-600-24 |
| Диапазон входного напряжения | 85 ~ 264 В переменного тока; 120 ~ 370 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,93 при 230 В переменного тока; PF > 0,99 при 115 В переменного тока, при полной нагрузке |
| Типовой КПД | 89% |
| Типовой пусковой ток | 8,5 А при 115 В переменного тока; 5 А при 230 В переменного тока |
| Ток утечки | Ток утечки на землю менее 300 мкА при 264 В переменного тока; ток утечки на прикосновение менее 100 мкА при 264 В переменного тока |
Защита
| Вид защиты | Порог / режим работы |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Перегрузка по току для варианта 24 В | Константное ограничение тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 30 ~ 34,8 В |
| Перегрев | Выходное напряжение отключается; восстановление после снижения температуры |
Функции и сигналы
| Функция | Параметры |
| Режим ожидания | 5 В 0,3 А |
| Сигнал DC OK | TTL-уровень; высокий уровень при включённом PSU |
| Уровни DC OK | 3,3 ~ 5,6 В — ВКЛ; 0 ~ 1 В — ВЫКЛ |
| Дистанционное управление | RC+ / RC-: 4 ~ 10 В или разомкнуто — включение; 0 ~ 0,8 В или короткое замыкание — выключение |
| Дистанционное считывание | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Функция разделения тока | Есть, для параллельной работы |
| Вентилятор охлаждения | Автоматическое управление включением/выключением |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, по 10 минут на цикл, 60 минут по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2 |
| Дополнительные стандарты | EAC TP TC 004; проектирование в соответствии с BS EN/EN60335-1, BS EN/EN62368-1 по запросу |
| Излучение | BS EN/EN55011 (CISPR11) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN60601-1-2; EAC TP TC 020 |
| Испытательное напряжение | Вход–выход 4 кВ переменного тока; вход–корпус 2 кВ переменного тока; выход–корпус 0,5 кВ переменного тока |
| Сопротивление изоляции | Вход–выход, вход–корпус, выход–корпус: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Уровень изоляции | Первичная–вторичная: 2 × MOOP; первичная–земля: 1 × MOOP; вторичная–земля: 1 × MOOP |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 138,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 218 × 105 × 63,5 мм (Д × Ш × В) |
| Масса | 1,57 кг |
| Упаковка | 8 шт. / 13,6 кг / 1,34 CUFT |
Механическое исполнение и присоединение
Корпус: Case No. 977A
Охлаждение: принудительное, с направлением воздушного потока по конструкции корпуса.
Клеммы AC-входа: AC/L, AC/N, FG.
Клеммы DC-выхода: 1–3: -V; 4–6: +V.
Разъём CN100: HRS DF11-10DP-2DS или эквивалент.
Назначение выводов CN100
| Контакт | Функция |
| 1 | AUXG, вспомогательный выходной минус |
| 2 | AUX, вспомогательный источник 4,75 ~ 5,25 В, до 0,3 А |
| 3 | RC+ |
| 4 | RC-, общий дистанционного управления |
| 5 | CS, сигнал разделения тока |
| 6, 8 | GND, минус выхода; возврат сигнала DC-OK |
| 7 | DC-OK |
| 9 | +S, положительный дистанционный контроль |
| 10 | -S, отрицательный дистанционный контроль |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование; для применения требуется подтверждение соответствия конечного изделия требованиям ЭМС.
- При низком входном напряжении может потребоваться снижение нагрузки; см. кривую дерейтингования.
- Время установки измерено при первом холодном запуске; повторное включение/выключение может увеличить это время.
- Потребление без нагрузки менее 0,8 Вт достигается при RC+ и RC- в состоянии 0 ~ 0,8 В или при коротком замыкании.
- При входном напряжении ниже 40 В переменного тока возможно ухудшение характеристик; производитель конечного изделия должен проверить, что это не влияет на базовую безопасность и основные параметры.
- Для высоты более 2000 м требуется дополнительное снижение температуры: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
