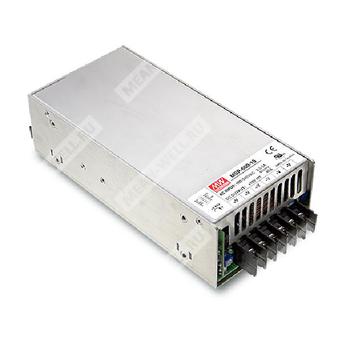

MSP-600-48 - импульсный источник питания медицинского класса для формирования стабилизированного постоянного напряжения 48 В.
Расшифровка партномера
| Позиция | Расшифровка |
| MSP | Серия источников питания Mean Well MSP, медицинское исполнение |
| 600 | Номинальная выходная мощность 600 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Назначение и особенности
MSP-600-48 представляет собой одно-выходной AC/DC источник питания мощностью 600 Вт для промышленной и медицинской аппаратуры. Устройство рассчитано на универсальный сетевой вход, обеспечивает стабилизированное выходное напряжение 48 В и поддерживает функции активной коррекции коэффициента мощности, дистанционного включения и удаленного контроля напряжения на нагрузке.
- универсальный сетевой вход с полным диапазоном;
- встроенная активная коррекция коэффициента мощности, PF > 0,94;
- высокий КПД до 89%;
- устойчивость к импульсному перенапряжению сети 300 В AC в течение 5 секунд;
- защиты от короткого замыкания, перегрузки, перенапряжения и перегрева;
- медицинская безопасность, уровень MOOP;
- встроенное управление вентилятором;
- сигнал DC OK;
- дистанционное включение/выключение;
- встроенная функция удаленного измерения напряжения;
- параллельная работа с распределением тока для увеличения суммарной мощности;
- пониженное потребление на холостом ходу;
- 5-летняя гарантия.
Основные электрические параметры
| Параметр | Значение для MSP-600-48 |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 13 А |
| Диапазон регулирования выходного тока | 0 ~ 13 А |
| Номинальная выходная мощность | 624 Вт |
| Пульсации и шум | 200 мВ п-п |
| Диапазон подстройки выходного напряжения | 40,8 ~ 55,2 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки и нарастания | 1000 мс, 50 мс при 230 В AC; 2500 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение для MSP-600-48 |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | >0,93 при 230 В AC; >0,99 при 115 В AC, при полной нагрузке |
| КПД | 89% |
| Типовой входной ток | 5 А при 230 В AC; 8,5 А при 115 В AC |
| Пусковой ток | 80 А при 230 В AC; 35 А при 115 В AC |
| Потребление на холостом ходу | < 0,8 Вт при RC+ и RC- в состоянии 0 ~ 0,8 В или коротком замыкании |
| Устойчивость к импульсу входного перенапряжения | 300 В AC в течение 5 секунд |
| Ток утечки на землю | < 300 мкА при 264 В AC |
| Ток прикосновения | < 100 мкА при 264 В AC |
Защиты
| Тип защиты | Параметры для MSP-600-48 |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности; тип защиты — ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 57,6 ~ 67,2 В; тип защиты — отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Короткое замыкание | Защита реализована |
Функциональные сигналы и интерфейсы
| Сигнал / вывод | Назначение |
| 5 В резервного питания | 5 В / 0,3 А; допуск ±5%; пульсации 50 мВ п-п максимум |
| DC OK | TTL-уровень; состояние ВКЛ при 3,3 ~ 5,6 В между выводами DC-OK и GND, состояние ВЫКЛ при 0 ~ 1 В |
| Дистанционное включение/выключение | RC+ и RC-: 4 ~ 10 В или разомкнуто — питание включено; 0 ~ 0,8 В или короткое замыкание — питание выключено |
| Удаленное измерение напряжения | Компенсация падения напряжения в линии до 0,5 В |
| Параллельная работа | Поддерживается встроенное активное распределение тока; для модулей 24 В, 36 В и 48 В |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ~ +70 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 5G, 10 минут/цикл, по 60 минут по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2 |
| ЭМС | Соответствие BS EN/EN55011 (CISPR11) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Иммунитет ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN60601-1-2; EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная цепь - вторичная: 2×MOOP; первичная - земля: 1×MOOP; вторичная - земля: 1×MOOP |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 138,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 218 × 105 × 63,5 мм (Д × Ш × В) |
| Масса | 1,57 кг |
| Упаковка | 8 шт.; 13,6 кг; 1,34 CUFT |
Назначение выводов CN100
| Вывод | Функция |
| 1 | AUXG, общий для вспомогательного источника питания |
| 2 | AUX, вспомогательный выход 4,75 ~ 5,25 В, до 0,3 А |
| 3 | RC+, вывод дистанционного управления |
| 4 | RC-, общий дистанционного управления |
| 5 | CS, сигнал распределения тока |
| 6, 8 | GND, общий выходной провод и возврат для сигнала DC OK |
| 7 | DC-OK, сигнал состояния выхода |
| 9 | +S, положительный вывод удаленного измерения |
| 10 | -S, отрицательный вывод удаленного измерения |
Схема применения и режимы
- Удаленное измерение компенсирует падение напряжения на проводах нагрузки до 0,5 В.
- Линии удаленного измерения должны быть скручены попарно.
- Сигнал DC OK является TTL-сигналом и формируется относительно вывода GND.
- Дистанционное управление реализуется электрическим контактом или сухим контактом между RC+ и RC-.
- При параллельном соединении допускается до 4 блоков.
- Разность выходных напряжений между параллельными блоками должна быть менее 2%.
- Суммарный выходной ток при параллельной работе не должен превышать значение, определяемое формулой: ток одного блока × число блоков × 0,9.
- При параллельной работе при нагрузке менее 2% от номинальной может активироваться только один основной блок; остальные могут перейти в режим ожидания.
- Для параллельной работы требуется минимальная нагрузка 2%.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, нагруженной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Источники питания рассматриваются как компоненты, устанавливаемые в конечное оборудование.
- При напряжении входа ниже 40 В AC возможно ухудшение параметров; производитель конечного изделия должен подтвердить отсутствие влияния на безопасность и основные характеристики.
- При низком входном напряжении может потребоваться дерейтинг.
- Время установки измеряется при первом холодном запуске; повторные включения/выключения могут увеличить это время.
- Потребление на холостом ходу менее 0,8 Вт при RC+ и RC- в состоянии 0 ~ 0,8 В или коротком замыкании.
- Температурный дерейтинг составляет 3,5 °C на 1000 м при безвентиляторном исполнении и 5 °C на 1000 м при исполнении с вентилятором для высот свыше 2000 м.
