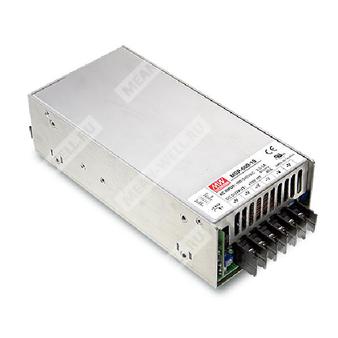

MSP-600-5 - импульсный медицинский источник питания 5 В 120 А, 600 Вт для промышленной и медицинской аппаратуры.
MSP-600-5 — одноканальный AC/DC источник питания медицинского назначения серии MSP-600 мощностью 600 Вт с выходом 5 В, током 120 А, активной коррекцией коэффициента мощности, удалённым управлением, удалённым контролем и активным распределением тока при параллельной работе.
Расшифровка партномера
| Обозначение | Расшифровка |
| MSP | Серия источников питания медицинского назначения |
| 600 | Номинальная выходная мощность 600 Вт |
| 5 | Выходное напряжение 5 В постоянного тока |
Ключевые особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности, PF более 0,94.
- Высокий КПД — до 82% для версии 5 В.
- Устойчивость к импульсному перенапряжению входа 300 В AC в течение 5 секунд.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Соответствие требованиям медицинской безопасности уровня MOOP.
- Встроенное управление вентилятором охлаждения.
- Сигнал DC OK.
- Удалённое включение/выключение.
- Встроенная функция удалённого измерения напряжения.
- Потребление мощности без нагрузки менее 0,8 Вт при активированном входе дистанционного управления.
- Возможность параллельной работы с распределением тока для наращивания мощности.
Область применения
Источники питания серии MSP-600 предназначены для применения в медицинской технике и другой аппаратуре, где требуются высокая надёжность, электрическая безопасность, низкие утечки, активная коррекция коэффициента мощности и возможность резервирования либо параллельного включения.
Основные электрические параметры
| Параметр | Значение для MSP-600-5 |
| Выходное напряжение | 5 В |
| Номинальный ток | 120 А |
| Диапазон тока | 0 ~ 120 А |
| Номинальная мощность | 600 Вт |
| Пульсации и шум | 150 мВ п-п, максимум |
| Диапазон регулировки выходного напряжения | 4,3 ~ 5,8 В |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки и нарастания | 2500 мс, 50 мс / 115 В AC или 1000 мс, 50 мс / 230 В AC при полной нагрузке |
| Время удержания | 16 мс при 115 В AC, 16 мс при 230 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение для MSP-600-5 |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,93 при 230 В AC; PF > 0,99 при 115 В AC, при полной нагрузке |
| КПД, тип. | 82% |
| Пусковой ток, тип. | 35 А при 115 В AC; 80 А при 230 В AC |
| Ток потребления от сети, тип. | 8,5 А при 115 В AC; 5 А при 230 В AC |
| Ток утечки | Ток утечки на землю менее 300 мкА при 264 В AC; ток утечки прикосновения менее 100 мкА при 264 В AC |
Защиты
| Параметр | Значение для MSP-600-5 |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 6 ~ 7 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные сигналы и интерфейсы
| Параметр | Значение |
| Сигнал DC OK | Уровень TTL; высокий уровень при включённом источнике питания |
| Уровень DC OK | 3,3 ~ 5,6 В — включено; 0 ~ 1 В — выключено |
| Удалённое управление | RC+ / RC-: 4 ~ 10 В или разомкнуто — включено; 0 ~ 0,8 В или короткое замыкание — выключено |
| Удалённое измерение | Компенсация падения напряжения в проводах нагрузки до 0,5 В |
| Выход 5 В дежурного питания | 5 В / 0,3 А |
| Точность дежурного выхода | ±5% |
| Пульсации дежурного выхода | 50 мВ п-п, максимум |
| Потребляемая мощность без нагрузки | Менее 0,8 Вт |
Параллельная работа и распределение тока
| Параметр | Значение |
| Функция распределения тока | Есть, встроенная активная |
| Максимальная суммарная мощность при параллельной работе | До 2400 Вт для конфигурации 3+1 |
| Максимум параллельно соединяемых блоков | 4 |
| Допустимая разница выходных напряжений между параллельными блоками | Менее 2% |
| Расчёт выходного тока в параллельном режиме | Ток нагрузки = номинальный ток одного блока × число блоков × 0,9 |
| Минимальная нагрузка при параллельной работе | 2% от номинальной нагрузки; при меньшей нагрузке возможен переход части блоков в режим ожидания |
Изоляция, безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2 |
| Дополнительные ориентиры по стандартам | EAC TP TC 004; проектирование с учётом BS EN/EN60335-1 и BS EN/EN 62368-1 по запросу |
| Уровень изоляции | Первичная цепь - вторичная цепь: 2×MOOP; первичная цепь - земля: 1×MOOP; вторичная цепь - земля: 1×MOOP |
| Испытательное напряжение | Первичная - вторичная: 4 кВ AC; первичная - земля: 2 кВ AC; выход - земля: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH |
| ЭМС излучение | Соответствие BS EN/EN55011 (CISPR11) класс B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| ЭМС помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN60601-1-2, EAC TP TC 020 |
Эксплуатационные условия
| Параметр | Значение для MSP-600-5 |
| Рабочая температура | -40 ~ +70°C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50°C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85°C, 10 ~ 95% RH, без конденсации |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Механические параметры
| Параметр | Значение |
| Габариты | 218 × 105 × 63,5 мм |
| Масса | 1,57 кг |
| Упаковка | 8 шт. / 13,6 кг / 1,34 куб. фута |
| Конструктивное исполнение | Корпус Case No. 977A |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 138,7 тыс. ч минимум по MIL-HDBK-217F при 25°C |
Назначение выводов CN100
| Контакт | Функция |
| 1 | Дежурный выход AUXG |
| 2 | Дежурный выход AUX 5 В |
| 3 | RC+ |
| 4 | RC- |
| 5 | CS |
| 6, 8 | GND |
| 7 | DC OK |
| 9 | +S |
| 10 | -S |
Назначение силовых клемм
| Контакт | Функция |
| 1 ~ 3 | -V |
| 4 ~ 6 | +V |
Назначение входных клемм переменного тока
| Контакт | Функция |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
Примечания
- Все параметры, не оговорённые особо, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Блок питания рассматривается как компонент для установки в конечное изделие; ЭМС-испытания выполнялись при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм.
- При низком входном напряжении может потребоваться снижение нагрузки; см. кривую дерейтирования.
- Время установки измеряется при первом холодном пуске; повторные включения могут увеличивать это время.
- Потребление без нагрузки менее 0,8 Вт достигается при RC+ и RC- в состоянии 0 ~ 0,8 В или при коротком замыкании.
- При входном напряжении ниже 40 В AC возможна деградация характеристик; изготовитель конечного изделия должен подтвердить отсутствие влияния на безопасность и основную работоспособность.
- Температурное снижение допустимой нагрузки составляет 3,5°C/1000 м для моделей без вентилятора и 5°C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
