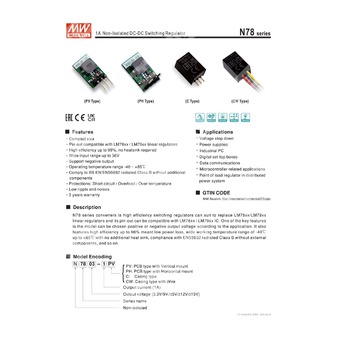

N7803-1C - неизолированный понижающий DC/DC импульсный регулятор в корпусном исполнении для преобразования 12 В в 3,3 В.
Назначение
N7803-1C представляет собой DC/DC импульсный стабилизатор серии N78, предназначенный для замены линейных стабилизаторов семейства LM78xx при существенно более высоком КПД и меньшем тепловыделении. Компонент рассчитан на применение в системах понижения напряжения питания, промышленных электронных узлах, цифровых приставках, телекоммуникационном оборудовании, микроконтроллерных устройствах и распределённых системах питания.
Расшифровка партномера N7803-1C
| Фрагмент партномера | Значение |
| N | Неизолированное исполнение |
| 78 | Серия DC/DC регуляторов, совместимая по назначению и распиновке с положительными линейными стабилизаторами семейства 78xx |
| 03 | Номинальное выходное напряжение 3,3 В |
| 1 | Номинальный выходной ток 1 А |
| C | Корпусное исполнение с выводами |
Особенности
- Компактные габариты.
- Распиновка совместима с линейными стабилизаторами LM78xx и LM79xx.
- Высокий КПД до 96%, применение без радиатора.
- Широкий диапазон входного напряжения до 36 В.
- Поддержка отрицательного выходного исполнения в рамках серии.
- Диапазон рабочих температур от минус 40 до плюс 85 °C.
- Соответствие требованиям BS EN/EN55032 по излучаемым помехам, класс B, без дополнительных внешних компонентов.
- Защиты: короткое замыкание, перегрузка, перегрев.
- Низкие пульсации и шум.
Области применения
- Понижение напряжения.
- Источники питания.
- Промышленные ПК.
- Цифровые приставки.
- Системы передачи данных.
- Устройства на базе микроконтроллеров.
- Локальные стабилизаторы в распределённых системах электропитания.
Описание
Преобразователи серии N78 являются высокоэффективными импульсными регуляторами и предназначены для замены линейных стабилизаторов LM78xx и LM79xx. По распиновке они совместимы с указанными ИС, что упрощает модернизацию существующих схем. Одной из ключевых особенностей серии является возможность выбора положительного или отрицательного выходного напряжения в зависимости от применения. Для серии характерны высокий КПД, достигающий 96%, низкие потери мощности, широкий диапазон рабочих температур от минус 40 до плюс 85 °C без дополнительного теплоотвода, а также соответствие требованиям EN55032 по излучаемым помехам класса B без внешних компонентов.
Параметры модели N7803-1C
| Параметр | Значение |
| Обозначение | N7803-1C |
| Серия | N78 |
| Тип преобразователя | Неизолированный DC/DC импульсный регулятор |
| Исполнение | C, корпусное |
| Номинальное выходное напряжение | 3,3 В |
| Номинальный выходной ток | 1 А |
| Диапазон входного напряжения | 6...36 В |
| Входной ток без нагрузки | 6 мА |
| Входной ток при полной нагрузке | 615 мА |
| Диапазон выходного тока | 0...1000 мА |
| КПД, типовое значение | 91,5 % |
| Максимальная емкостная нагрузка | 680 мкФ |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 6...36 В |
| Максимальное входное напряжение | 36 В |
| Импульсное перенапряжение длительностью до 100 мс | 40 В макс. |
| Входной фильтр | Конденсаторный |
| Рекомендуемая внешняя защита по входу | Предохранитель 1500 мА, медленный |
| Внутреннее рассеяние мощности | 500 мВт |
| Входной ток без нагрузки | 6 мА |
| Входной ток при полной нагрузке | 615 мА |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 3,3 В |
| Точность установки выходного напряжения | ±3,0 % макс. |
| Номинальная выходная мощность | 3,3 Вт |
| Диапазон выходного тока | 0...1000 мА |
| Пульсации и шум | 100 мВ пик-пик макс. |
| Стабилизация по входу | ±0,3 % |
| Стабилизация по нагрузке | 3,3 В: ±0,3 % |
| Частота переключения, типовое значение | 500 кГц |
| КПД, типовое значение | 91,5 % |
| Максимальная емкостная нагрузка | 680 мкФ |
Защиты
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывный режим, автоматическое восстановление |
| Защита от перегрузки | 200...300 % |
| Режим защиты от перегрузки | Автоматическое восстановление после устранения аварийного состояния |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление |
Условия эксплуатации
| Параметр | Значение |
| Охлаждение | Естественная конвекция |
| Рабочая температура | от -40 до +85 °C |
| Температура корпуса | +110 °C макс. |
| Рабочая влажность | 5...95 % RH, без конденсации |
| Температура хранения | от -55 до +125 °C |
| Влажность при хранении | 10...95 % RH, без конденсации |
| Температурный коэффициент | 0,03 %/°C в диапазоне 0...71 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Температура пайки | 265 °C макс., 3...5 с на расстоянии 1,5 мм от корпуса |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | Неизолированное исполнение |
| Стандарты безопасности | EAC TP TC 020/2011 |
Электромагнитная эмиссия
| Параметр | Стандарт | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) | Неприменимо |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
Электромагнитная устойчивость
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 2, ±4 кВ контакт |
| Устойчивость к излучаемым электромагнитным полям | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4 | Уровень 1, 0,5 кВ |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5 | Уровень 1, 0,5 кВ линия-линия |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6 | Уровень 2, 3 В |
Надежность и конструктивные данные
| Параметр | Значение |
| MTBF | 1800 тыс. ч по MIL-HDBK-217F при 25 °C |
| Материал корпуса | Непроводящий пластик, класс UL94V-0 |
| Габаритные размеры корпуса | 11,5 x 9,0 x 17,5 мм |
| Размер открытого исполнения серии | 10,5 x 7,5 x 16 мм |
| Масса исполнения C | 4 г |
Распиновка N7803-1C
| Номер вывода | Для положительного выхода | Для отрицательного выхода |
| 1 | +Vin | +Vin |
| 2 | GND | -Vout |
| 3 | +Vout | GND |
Механические данные
| Параметр | Значение |
| Тип исполнения | C, корпусное |
| Длина | 17,5 мм |
| Ширина | 11,5 мм |
| Высота | 9,0 мм |
| Шаг сетки выводов | 2,54 мм |
| Размер вывода | 0,64 x 0,64 мм ±0,1 мм |
| Диаметр монтажного отверстия | 1,0 мм +0,2/-0 |
| Допуск размеров | x.x и x.xx: ±0,5 мм |
Рекомендуемые внешние компоненты
| Параметр | Значение |
| Входной керамический конденсатор | 10 мкФ / 50 В |
| Выходной керамический конденсатор | 22 мкФ / 10 В |
| Входной предохранитель | 1500 мА, медленный |
Типовые схемы применения
- Схема с положительным выходом.
- Схема с отрицательным выходом.
- Схема параллельного применения положительного и отрицательного выходов.
При использовании схемы параллельного применения необходимо учитывать диапазон входного напряжения. Для снижения помех рекомендуется компонент LDM 10 мкГн.
Дерейтинг
При естественной конвекции допускается работа с нагрузкой 100 % до температуры окружающей среды 71 °C. В диапазоне от 71 до 85 °C нагрузка должна быть снижена согласно кривой дерейтинга; при 85 °C допустимая нагрузка составляет около 70 %.
Упаковка
| Параметр | Значение для исполнения C |
| Стандартная упаковка | Туба |
| Количество в тубе | 42 шт. |
| Масса одной тубы | 200 г |
| Максимальное количество в коробке | 3360 шт. |
| Масса одной коробки | 17 кг |
| Длина тубы | 520 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70 %.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по входу измеряется при изменении входного напряжения от нижнего до верхнего предела при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 0 % до 100 % номинальной нагрузки.
- Конечное оборудование должно быть повторно подтверждено на соответствие требованиям по ЭМС.
