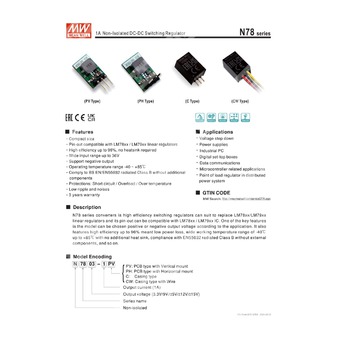

N7803-1CW - неизолированный понижающий импульсный DC/DC регулятор в корпусном исполнении с проводами для формирования выхода 3,3 В при токе до 1 А.
N7803-1CW относится к серии N78 компании MEAN WELL и представляет собой компактный неизолированный импульсный стабилизатор постоянного напряжения, предназначенный для замены линейных регуляторов семейства LM78xx. Модификация CW выполнена в корпусе с проводными выводами. Компонент обеспечивает понижение входного постоянного напряжения до стабилизированного выхода 3,3 В, отличается высоким КПД, низкими потерями мощности, отсутствием необходимости в теплоотводе при штатных условиях эксплуатации и совместимостью по назначению с типовыми задачами промышленной и встраиваемой электроники.
Расшифровка партномера
| Фрагмент | Значение |
| N | Неизолированное исполнение |
| 78 | Серия импульсных регуляторов, совместимых по применению с линейными стабилизаторами LM78xx |
| 03 | Номинальное выходное напряжение 3,3 В |
| -1 | Номинальный выходной ток 1 А |
| CW | Корпусное исполнение с проводами |
Особенности
- Компактное исполнение.
- Совместимость по назначению и расположению выводов с линейными регуляторами LM78xx / LM79xx.
- Высокий КПД до 96% для серии; для модели N7803-1 типовой КПД 91,5%.
- Широкий диапазон входного напряжения до 36 В.
- Поддержка отрицательных выходных исполнений в рамках серии.
- Рабочий температурный диапазон от -40 до +85°C.
- Соответствие требованиям по излучаемым помехам класса B по BS EN/EN55032 без дополнительных внешних компонентов.
- Встроенные защиты: короткое замыкание, перегрузка, перегрев.
- Низкий уровень пульсаций и шумов.
Области применения
- Понижение напряжения.
- Источники питания.
- Промышленные ПК.
- Цифровые телевизионные приставки.
- Системы передачи данных.
- Устройства на базе микроконтроллеров.
- Локальные стабилизаторы в распределённых системах питания.
Описание
Преобразователи серии N78 являются высокоэффективными импульсными регуляторами и предназначены для замены линейных стабилизаторов LM78xx / LM79xx. По назначению и цоколёвке серия совместима с указанными ИС. Одной из ключевых особенностей серии является наличие исполнений как с положительным, так и с отрицательным выходным напряжением в зависимости от задачи применения. Серия характеризуется высоким КПД, что снижает потери мощности, и допускает работу в широком диапазоне температур от -40 до +85°C без дополнительного теплоотвода. Также серия соответствует требованиям BS EN/EN55032 по излучаемым помехам класса B без применения внешних дополнительных компонентов.
Параметры выбора модели N7803-1CW
| Параметр | Значение |
| Обозначение базовой модели | N7803-1 |
| Исполнение | CW, корпус с проводами |
| Выходное напряжение | 3,3 В |
| Диапазон входного напряжения | 6...36 В постоянного тока |
| Входной ток без нагрузки | 6 мА |
| Входной ток при полной нагрузке | 615 мА |
| Диапазон выходного тока | 0...1000 мА |
| Максимальная ёмкостная нагрузка | 680 мкФ |
| Типовой КПД | 91,5% |
Входные параметры
| Параметр | Значение |
| Максимальное входное напряжение | 36 В, для конкретной модели согласно таблице выбора: 6...36 В |
| Импульсное перенапряжение длительностью до 100 мс | 40 В максимум |
| Входной фильтр | Конденсатор |
| Рекомендуемая внешняя защита по входу | Плавкий предохранитель 1500 мА, тип slow-blow |
| Собственная рассеиваемая мощность | 500 мВт |
| Входной ток без нагрузки | 6 мА |
| Входной ток при полной нагрузке | 615 мА |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 3,3 В |
| Точность выходного напряжения | ±3,0% максимум |
| Номинальная выходная мощность | 3,3 Вт |
| Диапазон выходного тока | 0...1000 мА |
| Пульсации и шум | 100 мВ пик-пик максимум |
| Стабилизация по линии | ±0,3% |
| Стабилизация по нагрузке | 3,3 В: ±0,3% |
| Частота переключения, типовая | 500 кГц |
| Типовой КПД | 91,5% |
| Максимальная ёмкостная нагрузка | 680 мкФ |
Защиты
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки | 200...300% |
| Режим защиты от перегрузки | Автоматическое восстановление после устранения аварийного состояния |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением |
Условия эксплуатации
| Параметр | Значение |
| Охлаждение | Естественная конвекция |
| Рабочая температура | -40...+85°C, с учётом кривой снижения нагрузки |
| Максимальная температура корпуса | +110°C |
| Рабочая влажность | 5...95% относительной влажности, без конденсации |
| Температура хранения | -55...+125°C |
| Влажность при хранении | 10...95% относительной влажности, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0...71°C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Температура пайки | 265°C максимум, 3...5 с на расстоянии 1,5 мм от корпуса |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Изоляция | Неизолированное исполнение |
| Стандарты безопасности | EAC TP TC 020/2011 |
Электромагнитная эмиссия
| Параметр | Стандарт | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) | Не применимо |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
Электромагнитная устойчивость
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 2, ±4 кВ контакт |
| Устойчивость к излучаемым электромагнитным полям | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4 | Уровень 1, 0,5 кВ |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5 | Уровень 1, 0,5 кВ линия-линия |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6 | Уровень 2, 3 В (э.д.с.) |
Надёжность и конструктивное исполнение
| Параметр | Значение |
| MTBF | 1800 тыс. часов по MIL-HDBK-217F при 25°C |
| Материал корпуса | Непроводящий пластик, класс UL94V-0 |
| Размер корпуса | 11,5 × 9,0 × 17,5 мм |
| Масса исполнения CW | 5,5 г |
Подключение и распиновка N7803-1CW
| Номер вывода | Цвет провода | Для положительного выхода | Для отрицательного выхода |
| 1 | Красный | +Vin | +Vin |
| 2 | Чёрный | GND | -Vout |
| 3 | Жёлтый | +Vout | GND |
Габаритные размеры исполнения CW
| Параметр | Значение |
| Длина корпуса | 17,50 мм |
| Ширина корпуса | 11,50 мм |
| Толщина корпуса | 9,0 мм |
| Длина проводов | 100 ±10 мм |
| Шаг проводов | 5,0 ±2 мм |
| Диаметр проводника | 0,50 мм |
Рекомендуемые внешние компоненты
| Параметр | Значение для N7803-1CW |
| Входной конденсатор Ci | 10 мкФ / 50 В, MLCC |
| Выходной конденсатор Co | 22 мкФ / 10 В, MLCC |
| Рекомендуемый входной предохранитель | 1500 мА, slow-blow |
Снижение допустимой нагрузки по температуре
| Температура окружающей среды | Допустимая нагрузка |
| -40...+71°C | 100% |
| +71...+85°C | С понижением по кривой derating |
| При +85°C | Около 70% |
Упаковка
| Параметр | Значение для CW |
| Тип упаковки | Коробка с антистатической вставкой |
| Количество в коробке | 70 шт. |
| Масса одной коробки | 460 г |
| Максимальное количество в транспортной коробке | 840 шт. |
| Масса транспортной коробки | 6,3 кг |
| Габариты транспортной коробки | 620 × 230 × 230 мм |
Примечания
- Все параметры приведены для номинального входного напряжения, номинальной нагрузки и температуры окружающей среды 25°C при относительной влажности 70%.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется при изменении входного напряжения от нижней границы до верхней границы диапазона при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
- Конечное изделие должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости.
- При использовании схемы с параллельным получением положительного и отрицательного выходов необходимо учитывать диапазон входного напряжения; для снижения взаимных помех рекомендуется компонент LDM 10 мкГн.
