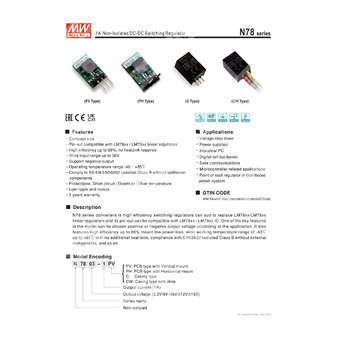

N7803-1PH - неизолированный DC-DC понижающий стабилизатор 3,3 В, 1 А для монтажа на печатную плату.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
|---|
| N | Неизолированный |
| 78 | Серия N78 |
| 03 | Выходное напряжение 3,3 В |
| 1 | Выходной ток 1 А |
| PH | Корпус для монтажа на печатную плату, горизонтальный монтаж |
Назначение и особенности
Компонент N7803-1PH представляет собой высокоэффективный неизолированный импульсный понижающий DC-DC стабилизатор серии N78. Он предназначен для замены линейных стабилизаторов типа LM78xx / LM79xx при сохранении совместимости по расположению выводов. Модуль обеспечивает фиксированное выходное напряжение 3,3 В при номинальном выходном токе до 1 А, рассчитан на широкий диапазон входного напряжения и не требует внешнего радиатора при соблюдении условий теплового режима.
Серия отличается высоким КПД, низкими потерями мощности, малым уровнем пульсаций и помех, а также поддержкой отрицательного выходного напряжения в других вариантах исполнения серии. Для N7803-1PH используется исполнение PH — корпус для монтажа на печатную плату с горизонтальной установкой.
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 6…36 В |
| Переходное входное напряжение, не более | 40 В, длительность до 100 мс |
| Входной фильтр | Конденсаторный |
| Защита по входу | Рекомендуется предохранитель 1500 мА, медленный |
| Входной ток холостого хода | 6 мА |
| Входной ток при полной нагрузке | 615 мА |
| Входная мощность, рассеиваемая внутри | 500 мВт |
Выход
| Параметр | Значение |
|---|
| Выходное напряжение | 3,3 В |
| Номинальная выходная мощность | 3,3 Вт |
| Максимальная выходная мощность | 15 Вт |
| Выходной ток | 0…1000 мА |
| Точность выходного напряжения | ±3,0% макс. |
| Пульсации и шум | 100 мВп-п макс. |
| Нестабильность по линии | ±0,3% |
| Нестабильность по нагрузке | 3,3 В: ±0,3% |
| Частота переключения | 500 кГц |
| КПД, тип. | 91,5% |
| Конденсатор нагрузки, макс. | 680 мкФ |
Защита
| Параметр | Значение |
|---|
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | 200…300% |
| Режим защиты при перегрузке | Восстановление автоматически после устранения аварийного состояния |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -40…+85 °C |
| Температура корпуса | +110 °C макс. |
| Влажность при работе | 5…95% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура и влажность хранения | -55…+125 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C (0…71 °C) |
| Вибрация | 10…500 Гц, 2G, по 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 3…5 с / 265 °C макс. |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
|---|
| Стандарты безопасности | EAC TP TC 020/2011 approved |
| Изоляционное напряжение | Неизолированный |
| Эмиссия по проводам | BS EN/EN55032 (CISPR32) |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс B |
| ESD | BS EN/EN61000-4-2, уровень 2, ±4 кВ контактный |
| Радиочастотная восприимчивость | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| EFT/импульсные помехи | BS EN/EN61000-4-4, уровень 1, 0,5 кВ |
| Скачки напряжения | BS EN/EN61000-4-5, уровень 1, 0,5 кВ линия-линия |
| Проводимые помехи | BS EN/EN61000-4-6, уровень 2, 3 В (э.д.с.) |
Надёжность, размеры и материалы
| Параметр | Значение |
|---|
| MTBF | 1800 тыс. ч по MIL-HDBK-217F (25 °C) |
| Размер открытого исполнения | 10,5 × 7,5 × 16 мм |
| Размер корпуса | 11,5 × 9,0 × 17,5 мм |
| Материал корпуса | Непроводящий пластик, UL 94V-0 |
Назначение выводов
| Номер вывода | Назначение |
|---|
| 1 | +Vin |
| 2 | GND |
| 3 | +Vout |
Типовые включения
Рекомендуется внешняя входная ёмкость и выходная керамическая ёмкость в соответствии с таблицей внешних конденсаторов. Для параллельного применения модулей требуется учитывать диапазон входного напряжения, а также рекомендуется дроссель LDM 10 мкГн для снижения помех.
| Модель | Ci, MLCC | Co, MLCC |
|---|
| N7803-1 | 10 мкФ / 50 В | 22 мкФ / 10 В |
| N7805-1 | 10 мкФ / 50 В | 22 мкФ / 10 В |
| N7809-1 | 10 мкФ / 50 В | 22 мкФ / 25 В |
| N7812-1 | 10 мкФ / 50 В | 22 мкФ / 25 В |
| N7815-1 | 10 мкФ / 50 В | 22 мкФ / 25 В |
Примечания
- Все параметры измерены при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, относительной влажности 70%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары проводов длиной 12", с подключёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Нестабильность по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Конечное оборудование должно быть повторно проверено на соответствие требованиям EMC; для проведения испытаний следует использовать методику проверки EMC источников питания.
Упаковка
| Вариант исполнения | Минимальная кратность упаковки | Масса единицы упаковки | Макс. количество в коробке | Масса одной коробки |
|---|
| N78-1PV(PH) | 150 шт./коробка | 395 г | 1800 шт. | 6,2 кг |
| N78-1C | 42 шт./трубка | 200 г | 3360 шт. | 17 кг |
| N78-1CW | 70 шт./коробка | 460 г | 840 шт. | 6,3 кг |
Стандартная транспортная коробка: 620 × 230 × 230 мм.
