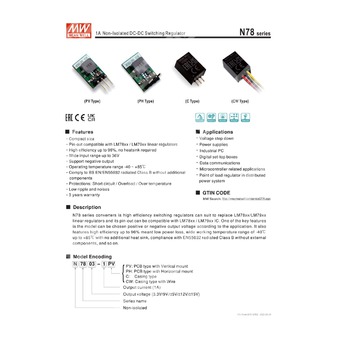

N7803-1PV - неизолированный понижающий импульсный DC/DC-регулятор в вертикальном PCB-исполнении для преобразования 12 В в стабилизированные 3,3 В.
N7803-1PV относится к серии N78 компании MEAN WELL и представляет собой неизолированный импульсный стабилизатор постоянного напряжения с выходным током до 1 А. Компонент предназначен для прямой замены линейных стабилизаторов семейства LM78xx при существенно более высоком КПД и меньших тепловых потерях. Исполнение PV означает печатный монтаж с вертикальной установкой на плату.
Расшифровка партномера
| Фрагмент партномера | Значение |
| N | Неизолированное исполнение |
| 78 | Серия импульсных регуляторов, совместимая по назначению и распиновке с положительными линейными стабилизаторами типа LM78xx |
| 03 | Номинальное выходное напряжение 3,3 В |
| -1 | Номинальный выходной ток 1 А |
| PV | Печатное исполнение для монтажа на плату, вертикальная установка |
Основные особенности
- Компактные размеры.
- Распиновка совместима с линейными стабилизаторами LM78xx / LM79xx.
- Высокий КПД, для серии до 96%, без необходимости применения радиатора.
- Широкий диапазон входного напряжения до 36 В.
- Поддержка отрицательного выходного исполнения в рамках серии.
- Рабочий температурный диапазон от -40 до +85 °C.
- Соответствие требованиям по излучаемым помехам класса B по BS EN/EN55032 без дополнительных внешних компонентов.
- Встроенные защиты: короткое замыкание, перегрузка, перегрев.
- Низкие пульсации и шум.
Области применения
- Понижение постоянного напряжения.
- Источники питания.
- Промышленные компьютеры.
- Цифровые приставки.
- Системы передачи данных.
- Устройства на базе микроконтроллеров.
- Локальные стабилизаторы нагрузки в распределенных системах питания.
Описание
Преобразователи серии N78 представляют собой высокоэффективные импульсные регуляторы, предназначенные для замены линейных стабилизаторов LM78xx/LM79xx. По расположению выводов они совместимы с указанными микросхемами, что упрощает модернизацию существующих узлов питания. Одной из ключевых особенностей серии является возможность выбора положительного или отрицательного выходного напряжения в зависимости от применения. Серия характеризуется высоким КПД, что снижает рассеиваемую мощность, обеспечивает работу в широком диапазоне температур от -40 до +85 °C без дополнительного теплоотвода и позволяет выполнять требования BS EN/EN55032 по излучаемым помехам класса B без внешних дополнительных компонентов.
Параметры выбора модели N7803-1PV
| Параметр | Значение |
| Обозначение | N7803-1PV |
| Серия | N78 |
| Тип | Неизолированный DC/DC импульсный регулятор |
| Входное напряжение | 12 В |
| Диапазон входного напряжения | 6...36 В |
| Выходное напряжение | 3,3 В |
| Выходной ток | 0...1000 мА |
| Входной ток без нагрузки | 6 мА |
| Входной ток при полной нагрузке | 615 мА |
| КПД, типовое значение | 91,5 % |
| Максимальная емкостная нагрузка | 680 мкФ |
Входные параметры
| Параметр | Значение |
| Максимальное входное напряжение | 36 В |
| Диапазон входного напряжения для N7803-1PV | 6...36 В |
| Импульсное перенапряжение на входе, не более 100 мс | 40 В макс. |
| Входной фильтр | Конденсатор |
| Рекомендуемая внешняя защита по входу | Предохранитель 1500 мА, медленного действия |
| Собственная рассеиваемая мощность | 500 мВт |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 3,3 В |
| Точность выходного напряжения | ±3,0 % макс. |
| Номинальная выходная мощность | 3,3 Вт |
| Пульсации и шум | 100 мВп-п макс. |
| Нестабильность по входному напряжению | ±0,3 % |
| Нестабильность по нагрузке | для 3,3 В: ±0,3 % |
| Частота переключения, типовое значение | 500 кГц |
| Максимальный выходной ток | 1 А |
| Максимальная емкостная нагрузка | 680 мкФ |
Параметры защиты
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки | 200...300 % |
| Режим защиты от перегрузки | Автоматическое восстановление после устранения аварийного состояния |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление |
Параметры окружающей среды
| Параметр | Значение |
| Охлаждение | Естественная конвекция |
| Рабочая температура | -40...+85 °C, с учетом кривой снижения нагрузки |
| Максимальная температура корпуса | +110 °C |
| Рабочая влажность | 5...95 % RH, без конденсации |
| Температура хранения | -55...+125 °C |
| Влажность хранения | 10...95 % RH, без конденсации |
| Температурный коэффициент | 0,03 %/°C в диапазоне 0...71 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
| Температура пайки | 265 °C макс., 3...5 с на расстоянии 1,5 мм от корпуса |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Изоляция | Неизолированное исполнение |
| Стандарты безопасности | EAC TP TC 020/2011 |
Электромагнитная эмиссия
| Параметр | Стандарт | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) | Н/П |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
Электромагнитная устойчивость
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 2, ±4 кВ контакт |
| Устойчивость к излучаемому полю | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 1, 0,5 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 1, 0,5 кВ линия-линия |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6 | Уровень 2, 3 В (э.д.с.) |
Надежность, конструкция и габариты
| Параметр | Значение |
| MTBF | 1800 тыс. ч по MIL-HDBK-217F при 25 °C |
| Материал корпуса | Непроводящий пластик, класс UL 94V-0 |
| Размер открытого исполнения | 10,5 x 7,5 x 16 мм |
| Размер корпусного исполнения | 11,5 x 9,0 x 17,5 мм |
| Масса исполнения PV/PH | 2 г |
Механическое исполнение N7803-1PV
| Параметр | Значение |
| Исполнение | PV, печатный монтаж, вертикальная установка |
| Габариты | 10,50 x 7,50 x 16,0 мм |
| Шаг сетки выводов | 2,54 мм |
| Размер вывода | 0,64 x 0,64 мм ±0,1 мм |
| Допуск по размерам | x.x / x.xx: ±0,5 мм / ±0,01" |
Назначение выводов N7803-1PV
| Номер вывода | Положительный выход | Отрицательный выход |
| 1 | +Vin | +Vin |
| 2 | GND | -Vout |
| 3 | +Vout | GND |
Рекомендуемые внешние конденсаторы для N7803-1PV
| Модель | Входной конденсатор Ci | Выходной конденсатор Co |
| N7803-1 | 10 мкФ / 50 В, MLCC | 22 мкФ / 10 В, MLCC |
Снижение нагрузки в зависимости от температуры
| Условия | Допустимая нагрузка |
| От -40 до +71 °C, естественная конвекция | 100 % |
| При +85 °C, естественная конвекция | 70 % |
Упаковка
| Параметр | Значение для PV/PH |
| Количество в коробке | 150 шт. |
| Масса одной коробки | 395 г |
| Максимальное количество в транспортной упаковке | 1800 шт. |
| Масса транспортной упаковки | 6,2 кг |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C при относительной влажности 70 %.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12" с подключенными конденсаторами 0,1 мкФ и 47 мкФ.
- Нестабильность по входному напряжению измеряется при изменении входного напряжения от нижнего до верхнего предела при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 0 % до 100 % номинальной нагрузки.
- Окончательное оборудование должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости.
