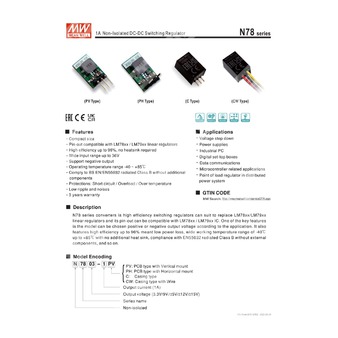

N7805-1C - неизолированный понижающий DC-DC преобразователь в корпусном исполнении для формирования стабилизированного напряжения 5 В при токе нагрузки до 1 А.
Расшифровка партномера
| Фрагмент партномера | Значение |
| N | Неизолированное исполнение |
| 78 | Серия, совместимая по назначению и цоколевке с положительными линейными стабилизаторами 78xx |
| 05 | Номинальное выходное напряжение 5 В |
| 1 | Номинальный выходной ток 1 А |
| C | Корпусное исполнение с выводами |
Назначение
N7805-1C относится к серии компактных высокоэффективных импульсных стабилизаторов напряжения постоянного тока. Компонент предназначен для замены линейных стабилизаторов семейства LM78xx в приложениях, где требуется снижение рассеиваемой мощности, повышение КПД и расширение допустимого диапазона входного напряжения. Устройство выполняет функцию понижения входного постоянного напряжения до стабилизированного выходного уровня 5 В.
Особенности
- Компактное исполнение.
- Совместимость по цоколевке с линейными стабилизаторами LM78xx и LM79xx.
- Высокий КПД до 96% для серии; для N7805-1C типовое значение КПД составляет 93%.
- Широкий диапазон входного напряжения до 36 В.
- Поддержка отрицательных выходных конфигураций в рамках серии.
- Рабочий температурный диапазон от минус 40 до плюс 85 °C.
- Соответствие требованиям по излучаемым помехам класса B по BS EN/EN55032 без дополнительных внешних компонентов.
- Защита от короткого замыкания, перегрузки и перегрева.
- Низкий уровень пульсаций и шума.
Области применения
- Понижение напряжения.
- Источники питания.
- Промышленные вычислительные устройства.
- Цифровые приставки и управляющие блоки.
- Системы передачи данных.
- Приложения на базе микроконтроллеров.
- Стабилизаторы в точке нагрузки в распределенных системах питания.
Описание
Преобразователи серии N78 представляют собой высокоэффективные импульсные регуляторы, пригодные для прямой замены линейных стабилизаторов LM78xx и LM79xx. По выводам серия совместима с указанными ИС, что упрощает модернизацию существующих узлов питания. Ключевыми свойствами являются высокий КПД, сниженные потери мощности, возможность работы в широком диапазоне температур без дополнительного теплоотвода и выполнение требований по излучаемым электромагнитным помехам класса B без применения внешних дополнительных компонентов. Для модели N7805-1C обеспечивается стабилизированный положительный выход 5 В при токе до 1 А.
Параметры выбора модели N7805-1C
| Параметр | Значение |
| Обозначение | N7805-1C |
| Номинальное выходное напряжение | 5 В |
| Диапазон входного напряжения | 8...36 В |
| Выходной ток | 0...1000 мА |
| Входной ток без нагрузки | 8 мА |
| Входной ток при полной нагрузке | 672 мА |
| Типовой КПД | 93% |
| Максимальная емкостная нагрузка | 470 мкФ |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения для N7805-1C | 8...36 В |
| Максимальное входное напряжение | 36 В |
| Импульсное перенапряжение, не более 100 мс | 40 В макс. |
| Входной фильтр | Конденсаторный |
| Рекомендуемая входная защита | Предохранитель 1500 мА, тип slow-blow |
| Собственное рассеяние мощности | 500 мВт |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Диапазон выходного тока | 0...1000 мА |
| Номинальная выходная мощность | 5 Вт |
| Точность установки выходного напряжения | ±3,0% макс. |
| Пульсации и шум | 100 мВ пик-пик макс. |
| Нестабильность по входному напряжению | ±0,3% |
| Нестабильность по нагрузке | ±0,4% |
| Типовая частота переключения | 500 кГц |
| Типовой КПД | 93% |
| Максимальная емкостная нагрузка | 470 мкФ |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывная, автоматическое восстановление |
| Защита от перегрузки | 200...300% |
| Режим защиты от перегрузки | Автоматическое восстановление после устранения аварийного состояния |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление |
Условия эксплуатации
| Параметр | Значение |
| Охлаждение | Естественная конвекция |
| Рабочая температура | от минус 40 до плюс 85 °C |
| Температура корпуса | плюс 110 °C макс. |
| Рабочая влажность | 5...95% относительной влажности, без конденсации |
| Температура хранения | от минус 55 до плюс 125 °C |
| Влажность при хранении | 10...95% относительной влажности, без конденсации |
| Температурный коэффициент | 0,03% на °C в диапазоне 0...71 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин на цикл, по 60 мин вдоль осей X, Y, Z |
| Температура пайки | На расстоянии 1,5 мм от корпуса в течение 3...5 с, 265 °C макс. |
Безопасность и ЭМС
| Параметр | Значение |
| Испытание на изоляцию | Неизолированное исполнение |
| Стандарты безопасности | EAC TP TC 020/2011 |
| Эмиссия электромагнитных помех | Стандарт | Уровень |
| Кондуктивные помехи | BS EN/EN55032, CISPR32 | Не применяется |
| Излучаемые помехи | BS EN/EN55032, CISPR32 | Класс B |
| Помехоустойчивость | Стандарт | Уровень |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 2, ±4 кВ контактный разряд |
| Устойчивость к радиочастотному электромагнитному полю | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4 | Уровень 1, 0,5 кВ |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5 | Уровень 1, 0,5 кВ линия-линия |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6 | Уровень 2, 3 В |
Конструктивные данные
| Параметр | Значение |
| Исполнение | Корпусное, тип C |
| Материал корпуса | Непроводящий пластик, класс UL94V-0 |
| Размер корпуса | 11,5 × 9,0 × 17,5 мм |
| Размер открытой платы | 10,5 × 7,5 × 16 мм |
| Масса тип C | 4 г |
Цоколевка N7805-1C
| Номер вывода | Положительный выход | Отрицательный выход |
| 1 | +Vin | +Vin |
| 2 | GND | -Vout |
| 3 | +Vout | GND |
Рекомендуемые внешние компоненты
| Параметр | Значение для N7805-1C |
| Входной конденсатор Ci | 10 мкФ, 50 В, MLCC |
| Выходной конденсатор Co | 22 мкФ, 10 В, MLCC |
| Предохранитель на входе | 1500 мА, slow-blow |
Тепловой режим и снижение нагрузки
При естественной конвекции допускается работа на полной нагрузке до температуры окружающей среды 71 °C. В диапазоне от 71 до 85 °C требуется снижение выходной нагрузки согласно кривой дерейтинга. Предельная рабочая температура окружающей среды составляет 85 °C.
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 1800 тыс. ч по MIL-HDBK-217F при 25 °C |
Упаковка
| Параметр | Значение для типа C |
| Количество в тубе | 42 шт. |
| Масса одной тубы | 200 г |
| Максимальное количество в коробе | 3360 шт. |
| Масса одного короба | 17 кг |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C при относительной влажности 70%.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепи с конденсаторами 0,1 мкФ и 47 мкФ.
- Нестабильность по входному напряжению измеряется при изменении входного напряжения от нижнего до верхнего предела при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
- Окончательное изделие должно быть повторно проверено на соответствие требованиям по ЭМС.
