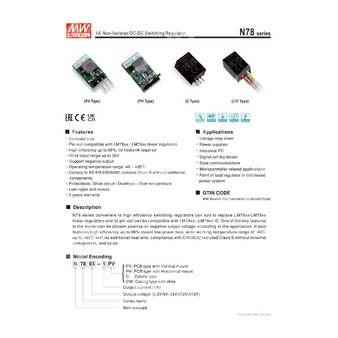

N7805-1CW - неизолированный понижающий импульсный DC-DC регулятор для формирования стабилизированного напряжения 5 В при токе нагрузки до 1 А.
Общее назначение
N7805-1CW представляет собой компонент серии N78 производства MEAN WELL — неизолированный импульсный стабилизатор постоянного напряжения, предназначенный для замены линейных регуляторов серий LM78xx/LM79xx в приложениях с требованием повышенной эффективности и сниженного тепловыделения. Исполнение CW означает корпусной вариант с проводными выводами.
Расшифровка партномера
| Элемент партномера | Значение |
| N | Неизолированный преобразователь |
| 78 | Серия N78 |
| 05 | Номинальное выходное напряжение 5 В |
| -1 | Номинальный выходной ток 1 А |
| CW | Корпусное исполнение с проводами |
Особенности
- Компактное исполнение.
- Совместимость по расположению выводов с линейными регуляторами LM78xx / LM79xx.
- Высокий КПД, до 96%; для серии не требуется теплоотвод при соблюдении условий применения.
- Широкий диапазон входного напряжения до 36 В.
- Поддержка вариантов с отрицательным выходом в рамках серии.
- Диапазон рабочих температур от -40 до +85°C.
- Соответствие требованиям по излучаемым помехам класса B по BS EN/EN55032 без дополнительных внешних компонентов.
- Встроенные защиты: короткое замыкание, перегрузка, перегрев.
- Низкие пульсации и шумы.
Области применения
- Понижение напряжения.
- Источники питания.
- Промышленные компьютеры.
- Цифровые телевизионные приставки.
- Системы передачи данных.
- Устройства на базе микроконтроллеров.
- Локальные стабилизаторы в распределённых системах питания.
Описание
Преобразователи серии N78 являются высокоэффективными импульсными регуляторами и предназначены для замены линейных стабилизаторов LM78xx/LM79xx. По назначению выводов серия совместима с указанными ИС. Одной из ключевых особенностей серии является возможность выбора исполнения с положительным или отрицательным выходным напряжением в зависимости от прикладной схемы. Для серии характерны высокий КПД, что уменьшает потери мощности, широкий температурный диапазон эксплуатации от -40°C до +85°C без применения дополнительного теплоотвода, а также соответствие классу B по BS EN/EN55032 по излучаемым помехам без внешних дополнительных компонентов.
Параметры модели N7805-1CW
| Параметр | Значение |
| Партномер | N7805-1CW |
| Серия | N78 |
| Тип | Неизолированный импульсный DC-DC регулятор |
| Исполнение | Корпусное с проводами |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 1 А |
| Диапазон входного напряжения | 8 ... 36 В |
| Входной ток без нагрузки | 8 мА |
| Входной ток при полной нагрузке | 672 мА |
| Диапазон тока нагрузки | 0 ... 1000 мА |
| КПД, типовое значение | 93% |
| Максимальная ёмкостная нагрузка | 470 мкФ |
Входные параметры
| Параметр | Значение |
| Максимальное входное напряжение | 36 В |
| Диапазон входного напряжения для N7805-1CW | 8 ... 36 В |
| Импульсное перенапряжение, не более 100 мс | 40 В максимум |
| Входной фильтр | Конденсатор |
| Рекомендуемая внешняя защита по входу | Предохранитель 1500 мА, медленного действия |
| Собственная рассеиваемая мощность | 500 мВт |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Точность установки выходного напряжения | ±3,0% максимум |
| Номинальная выходная мощность | 3,3 ... 15 Вт для серии |
| Пульсации и шум | 100 мВ пик-пик максимум |
| Нестабильность по входу | ±0,3% |
| Нестабильность по нагрузке | Для исполнения 3,3 В: ±0,3%; для остальных моделей серии: ±0,4% |
| Частота переключения, типовое значение | 500 кГц |
| Номинальный ток нагрузки | 1 А |
| Диапазон тока нагрузки | 0 ... 1000 мА |
Защиты
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки | 200 ... 300% |
| Режим защиты от перегрузки | Автоматическое восстановление после устранения аварийного состояния |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление |
Параметры окружающей среды
| Параметр | Значение |
| Охлаждение | Естественная конвекция |
| Рабочая температура | От -40 до +85°C, с учётом кривой снижения нагрузки |
| Максимальная температура корпуса | +110°C |
| Рабочая влажность | 5 ... 95% относительной влажности, без конденсации |
| Температура хранения | От -55 до +125°C |
| Влажность при хранении | 10 ... 95% относительной влажности, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0 ... 71°C |
| Вибрация | 10 ... 500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
| Температура пайки | 265°C максимум, 3 ... 5 с на расстоянии 1,5 мм от корпуса |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | EAC TP TC 020/2011 |
| Изоляция | Неизолированное исполнение |
Эмиссия помех
| Параметр | Стандарт | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) | Не применяется |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
Устойчивость к электромагнитным воздействиям
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 2, ±4 кВ контактный разряд |
| Устойчивость к излучаемому электромагнитному полю | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4 | Уровень 1, 0,5 кВ |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5 | Уровень 1, 0,5 кВ линия-линия |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6 | Уровень 2, 3 В (э.д.с.) |
Надёжность и конструктивные данные
| Параметр | Значение |
| MTBF | 1800 тыс. ч по MIL-HDBK-217F при 25°C |
| Материал корпуса | Непроводящий пластик, класс UL94V-0 |
| Масса исполнения CW | 5,5 г |
Габаритные размеры
| Параметр | Значение |
| Размер корпуса | 11,5 x 9,0 x 17,5 мм |
| Длина проводов | 100 ±10 мм |
| Шаг между проводами | 5,0 ±2 мм |
Назначение выводов и проводов
| Вывод | Цвет | Для положительного выхода | Для отрицательного выхода |
| 1 | Красный | +Vin | +Vin |
| 2 | Чёрный | GND | -Vout |
| 3 | Жёлтый | +Vout | GND |
Рекомендуемые внешние компоненты для N7805-1CW
| Параметр | Значение |
| Входной конденсатор Ci | 10 мкФ / 50 В, многослойный керамический |
| Выходной конденсатор Co | 22 мкФ / 10 В, многослойный керамический |
| Рекомендуемый входной предохранитель | 1500 мА, медленного действия |
Снижение допустимой нагрузки
При естественной конвекции допускается работа с полной нагрузкой до температуры окружающей среды около +71°C. В диапазоне выше +71°C и до +85°C требуется снижение выходной мощности в соответствии с кривой дерейтинга.
Упаковка
| Параметр | Значение для исполнения CW |
| Количество в коробке | 70 шт. |
| Масса одной коробки брутто | 460 г |
| Максимальное количество в транспортной коробке | 840 шт. |
| Масса транспортной коробки брутто | 6,3 кг |
| Габариты транспортной коробки | 620 x 230 x 230 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25°C при относительной влажности 70%.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной конденсаторами 0,1 мкФ и 47 мкФ.
- Нестабильность по входу измеряется при изменении входного напряжения от нижнего до верхнего предела диапазона при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
- Окончательное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС в составе конечного изделия.
- При использовании схемы параллельного формирования положительного и отрицательного выходов необходимо учитывать допустимый диапазон входного напряжения; для снижения взаимных помех рекомендуется компонент LDM 10 мкГн.
