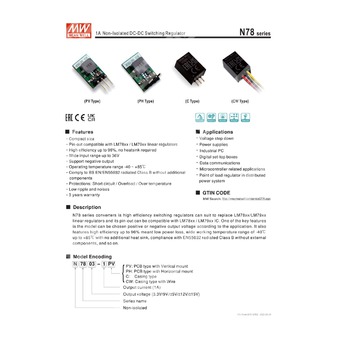

N7805-1PH - неизолированный понижающий DC/DC преобразователь для формирования стабилизированного выхода 5 В при токе до 1 А.
Назначение
N7805-1PH представляет собой импульсный неизолированный DC/DC стабилизатор серии N78 в исполнении для горизонтального монтажа на печатную плату. Компонент предназначен для замены линейных регуляторов семейства LM78xx с сохранением совместимого назначения выводов для положительного выхода. Преобразователь обеспечивает понижение входного постоянного напряжения до стабилизированного уровня 5 В с высоким КПД и без необходимости применения радиатора в типовых режимах.
Расшифровка партномера
| Фрагмент | Значение |
| N | Неизолированное исполнение |
| 78 | Серия, совместимая по назначению выводов с положительными линейными регуляторами 78xx |
| 05 | Номинальное выходное напряжение 5 В |
| 1 | Номинальный выходной ток 1 А |
| PH | Исполнение для монтажа на печатную плату, горизонтальная установка |
Особенности
- Компактное исполнение.
- Совместимость по выводам с линейными регуляторами LM78xx и LM79xx.
- Высокий КПД до 96%, работа без радиатора.
- Широкий диапазон входного напряжения до 36 В.
- Поддержка отрицательного выходного исполнения в рамках серии.
- Диапазон рабочих температур от -40 до +85°C.
- Соответствие требованиям по излучаемым помехам BS EN/EN55032, класс B, без дополнительных внешних компонентов.
- Защиты: короткое замыкание, перегрузка, перегрев.
- Низкий уровень пульсаций и шумов.
Области применения
- Понижение напряжения.
- Источники питания.
- Промышленные компьютеры.
- Цифровые приставки и аналогичные электронные блоки.
- Системы передачи данных.
- Устройства на базе микроконтроллеров.
- Локальные стабилизаторы в распределённых системах питания.
Описание
Преобразователи серии N78 являются высокоэффективными импульсными стабилизаторами и предназначены для замены линейных регуляторов LM78xx и LM79xx. Для положительных выходных исполнений сохраняется совместимость по выводам с микросхемами семейства LM78xx. Одной из ключевых особенностей серии является возможность выбора положительного или отрицательного выходного напряжения в зависимости от задачи. Серия характеризуется высоким КПД, что снижает потери мощности, обеспечивает широкий температурный диапазон эксплуатации от -40°C до +85°C без дополнительного теплоотвода и соответствует требованиям BS EN/EN55032 по излучаемым помехам класса B без применения внешних дополнительных компонентов.
Выбор модели
| Параметр | Значение для N7805-1PH |
| Обозначение заказа | N7805-1PH |
| Входное напряжение | 12 В |
| Диапазон входного напряжения | 8...36 В |
| Выходное напряжение | 5 В |
| Выходной ток | 0...1000 мА |
| Входной ток без нагрузки | 8 мА |
| Входной ток при полной нагрузке | 672 мА |
| КПД, типовое значение | 93% |
| Допустимая ёмкостная нагрузка на выходе, максимум | 470 мкФ |
Входные параметры
| Параметр | Значение |
| Максимальное входное напряжение | 36 В |
| Диапазон входного напряжения для N7805-1PH | 8...36 В |
| Импульсное перенапряжение, не более 100 мс | 40 В макс. |
| Входной фильтр | Конденсаторный |
| Рекомендуемая входная защита | Плавкий предохранитель 1500 мА, замедленного действия |
| Внутренняя рассеиваемая мощность | 500 мВт |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Точность выходного напряжения | ±3,0% макс. |
| Номинальная выходная мощность | 5 Вт |
| Диапазон выходного тока | 0...1,0 А |
| Пульсации и шум | 100 мВ пик-пик макс. |
| Стабилизация по входному напряжению | ±0,3% |
| Стабилизация по нагрузке | ±0,4% |
| Частота переключения, типовое значение | 500 кГц |
| КПД, типовое значение | 93% |
| Входной ток без нагрузки | 8 мА |
| Входной ток при полной нагрузке | 672 мА |
| Максимальная ёмкостная нагрузка | 470 мкФ |
Параметры защиты
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки | 200...300% |
| Режим защиты от перегрузки | Автоматическое восстановление после устранения аварийного состояния |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением |
Параметры окружающей среды
| Параметр | Значение |
| Охлаждение | Естественная конвекция |
| Рабочая температура | -40...+85°C |
| Температура корпуса | +110°C макс. |
| Рабочая влажность | 5...95% относительной влажности, без конденсации |
| Температура хранения | -55...+125°C |
| Влажность хранения | 10...95% относительной влажности, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0...71°C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Температура пайки | На расстоянии 1,5 мм от корпуса: 3...5 с при 265°C макс. |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Изоляция | Неизолированное исполнение |
| Стандарты безопасности | EAC TP TC 020/2011 |
Эмиссия электромагнитных помех
| Параметр | Стандарт | Уровень |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) | Не нормируется |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
Помехоустойчивость
| Параметр | Стандарт | Уровень испытаний |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 2, ±4 кВ контактный разряд |
| Устойчивость к излучаемым радиочастотным помехам | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Импульсные помехи | BS EN/EN61000-4-4 | Уровень 1, 0,5 кВ |
| Выброс напряжения | BS EN/EN61000-4-5 | Уровень 1, 0,5 кВ линия-линия |
| Устойчивость к кондуктивным радиочастотным помехам | BS EN/EN61000-4-6 | Уровень 2, 3 В |
Надёжность и конструктивные данные
| Параметр | Значение |
| MTBF | 1800 тыс. ч по MIL-HDBK-217F при 25°C |
| Материал корпуса | Непроводящий пластик, класс UL 94V-0 |
| Исполнение | PH, монтаж на печатную плату, горизонтальная установка |
Габаритные размеры
| Параметр | Значение |
| Размер открытого исполнения | 10,5 × 7,5 × 16 мм |
| Размер корпуса | 11,5 × 9,0 × 17,5 мм |
| Размер вывода | 0,64 × 0,64 мм ±0,1 мм |
| Шаг сетки | 2,54 мм |
| Допуск на размеры | x.x или x.xx: ±0,5 мм |
Механическое исполнение PH
| Параметр | Значение |
| Тип монтажа | На печатную плату, горизонтальный |
| Ширина | 10,50 мм |
| Высота | 16,0 мм |
| Максимальная толщина по корпусу | 7,50 мм |
| Высота вывода относительно основания | 4,3 мм |
| Расположение выводов | 3 вывода, шаг 2,54 мм |
| Диаметр монтажного отверстия | 1 мм, +0,2/-0 |
Назначение выводов
| Номер вывода | Для положительного выхода |
| 1 | +Vin |
| 2 | GND |
| 3 | +Vout |
Рекомендуемые внешние компоненты
| Параметр | Значение для N7805-1PH |
| Входной конденсатор Ci | 10 мкФ / 50 В, MLCC |
| Выходной конденсатор Co | 22 мкФ / 10 В, MLCC |
| Входной предохранитель | 1500 мА, замедленного действия |
Типовые схемы применения
Положительный выход: вывод 1 подключается к +Vin, вывод 2 к общему проводу GND, вывод 3 является выходом +Vout. На входе и выходе рекомендуется установка внешних конденсаторов Ci и Co.
Отрицательный выход: для отрицательных исполнений серии используется иная распиновка, в рамках модели N7805-1PH данный режим не применяется.
Параллельное применение положительного и отрицательного выходов: в схемах совместного использования положительного и отрицательного преобразователей необходимо учитывать допустимый диапазон входного напряжения; для снижения взаимных помех рекомендован компонент LDM 10 мкГн.
Зависимость допустимой нагрузки от температуры
| Температура окружающей среды | Допустимая нагрузка |
| От -40°C до +71°C | 100% |
| +85°C | 70% |
| Охлаждение | Естественная конвекция |
Упаковка
| Параметр | Значение для PV/PH |
| Масса изделия | 2 г |
| Количество в коробке | 150 шт. |
| Максимальное количество в транспортной таре | 1800 шт. |
| Количество коробок в транспортной таре | 12 |
| Масса одной коробки брутто | 395 г |
| Масса одной транспортной тары брутто | 6,2 кг |
| Размер коробки | 220 × 195 × 45 мм |
| Размер изделия в упаковочном ложементе | 12 × 25 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25°C и относительной влажности 70%.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепи с конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по входному напряжению измеряется при изменении входного напряжения от нижнего до верхнего предела при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
- Конечное изделие должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости.
