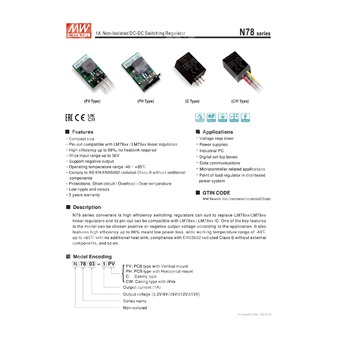

N7805-1PV - неизолированный импульсный DC-DC регулятор для понижения входного постоянного напряжения до стабилизированного выхода 5 В.
N7805-1PV относится к серии N78 компании Mean Well и представляет собой компактный неизолированный импульсный понижающий преобразователь постоянного напряжения. Компонент предназначен для замены линейных стабилизаторов семейства LM78xx при сохранении совместимости по расположению выводов. Исполнение PV соответствует печатному модулю с вертикальным монтажом.
Расшифровка партномера
| Фрагмент партномера | Значение |
| N | Неизолированное исполнение |
| 78 | Серия импульсных регуляторов, совместимых по назначению с положительными линейными стабилизаторами 78xx |
| 05 | Номинальное выходное напряжение 5 В |
| -1 | Номинальный выходной ток 1 А |
| PV | Печатный модуль, вертикальный монтаж |
Основные особенности
- Компактное исполнение.
- Совместимость по выводам с линейными стабилизаторами LM78xx / LM79xx.
- Высокий КПД до 96% для серии; для N7805-1PV типовое значение 93%.
- Широкий диапазон входного напряжения до 36 В.
- Поддержка отрицательных выходных исполнений в рамках серии.
- Рабочий температурный диапазон от -40 до +85°C.
- Соответствие требованиям по излучаемым помехам класса B по BS EN/EN55032 без дополнительных внешних компонентов.
- Защита от короткого замыкания, перегрузки и перегрева.
- Низкий уровень пульсаций и шумов.
Области применения
- Понижение напряжения.
- Источники питания.
- Промышленные компьютеры.
- Цифровые приставки.
- Системы передачи данных.
- Устройства на базе микроконтроллеров.
- Локальные стабилизаторы в распределённых системах питания.
Описание
Преобразователи серии N78 являются высокоэффективными импульсными регуляторами и могут использоваться в качестве замены линейных стабилизаторов LM78xx / LM79xx. Для N7805-1PV обеспечивается совместимость по расположению выводов с соответствующими линейными ИС. Серия предусматривает исполнения с положительным и отрицательным выходным напряжением в зависимости от задачи применения. Для рассматриваемой модификации характерны высокий КПД, сниженные потери мощности, возможность работы в широком диапазоне температур без дополнительного теплоотвода и соответствие требованиям по излучаемым помехам класса B без внешних дополнительных компонентов.
Параметры выбора модели N7805-1PV
| Параметр | Значение |
| Обозначение | N7805-1PV |
| Серия | N78 |
| Тип выхода | Положительный |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 0…1000 мА |
| Диапазон входного напряжения | 12 В номинально, 8…36 В |
| Входной ток без нагрузки | 8 мА |
| Входной ток при полной нагрузке | 672 мА |
| Максимальная ёмкостная нагрузка | 470 мкФ |
| Типовой КПД | 93% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения для N7805-1PV | 8…36 В |
| Максимальное входное напряжение | 36 В |
| Импульсное перенапряжение длительностью до 100 мс | 40 В макс. |
| Входной фильтр | Конденсаторный |
| Рекомендуемая внешняя защита по входу | Плавкий предохранитель 1500 мА, тип Slow-Blow |
| Потребляемый ток без нагрузки | 8 мА |
| Потребляемый ток при полной нагрузке | 672 мА |
| Внутреннее рассеяние мощности | 500 мВт |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Точность выходного напряжения | ±3,0% макс. |
| Номинальная выходная мощность | 5 Вт |
| Диапазон выходного тока | 0…1000 мА |
| Пульсации и шум | 100 мВ пик-пик макс. |
| Стабилизация по линии | ±0,3% |
| Стабилизация по нагрузке | ±0,4% |
| Частота переключения, типовая | 500 кГц |
| Максимальная ёмкостная нагрузка | 470 мкФ |
| Типовой КПД | 93% |
Защитные функции
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывный режим, автоматическое восстановление |
| Защита от перегрузки | 200…300% |
| Режим защиты от перегрузки | Автоматическое восстановление после устранения аварийного состояния |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление |
Параметры окружающей среды
| Параметр | Значение |
| Охлаждение | Естественная конвекция |
| Рабочая температура | от -40 до +85°C |
| Температура корпуса | +110°C макс. |
| Рабочая влажность | 5…95% RH, без конденсации |
| Температура хранения | от -55 до +125°C |
| Влажность при хранении | 10…95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…71°C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Температура пайки | 265°C макс., на расстоянии 1,5 мм от корпуса, 3…5 с |
Безопасность и ЭМС
| Параметр | Значение |
| Испытание на изоляцию | Неизолированное исполнение |
| Стандарты безопасности | EAC TP TC 020/2011 |
| Эмиссия | Требование | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55032(CISPR32) | Неприменимо |
| Излучаемые помехи | BS EN/EN55032(CISPR32) | Класс B |
| Устойчивость к воздействиям | Требование | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 2, ±4 кВ при контактном разряде |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 1, 0,5 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 1, 0,5 кВ линия-линия |
| Кондуктивная помехоустойчивость | BS EN/EN61000-4-6 | Уровень 2, 3 В |
Надёжность и конструктивное исполнение
| Параметр | Значение |
| MTBF | 1800 тыс. ч по MIL-HDBK-217F при 25°C |
| Материал корпуса | Непроводящий пластик, класс UL94V-0 |
| Тип исполнения | PV, печатный модуль с вертикальным монтажом |
| Масса PV/PH | 2 г |
Габаритные размеры и механические данные
| Параметр | Значение |
| Размер открытого исполнения | 10,5 × 7,5 × 16 мм |
| Шаг координатной сетки | 2,54 мм |
| Размер вывода | 0,64 × 0,64 мм ±0,1 мм |
| Допуск размеров | x.x или x.xx: ±0,5 мм |
Назначение выводов N7805-1PV
| Номер вывода | Положительный выход |
| 1 | +Vin |
| 2 | GND |
| 3 | +Vout |
Рекомендуемые внешние компоненты
| Параметр | Значение для N7805-1PV |
| Входной конденсатор Ci | 10 мкФ / 50 В, MLCC |
| Выходной конденсатор Co | 22 мкФ / 10 В, MLCC |
| Внешний предохранитель | 1500 мА, Slow-Blow |
Температурное снижение допустимой нагрузки
| Условие | Значение |
| До +71°C | Нагрузка до 100% при естественной конвекции |
| От +71 до +85°C | Требуется снижение допустимой нагрузки по графику |
Схемы применения
Для серии предусмотрены типовые схемы включения с положительным выходом, с отрицательным выходом и схема параллельного применения положительного и отрицательного каналов. Для параллельной схемы указано, что необходимо учитывать диапазон входного напряжения, а для снижения взаимных помех рекомендуется элемент LDM 10 мкГн.
Упаковка
| Параметр | Значение для PV/PH |
| Количество в коробке | 150 шт. |
| Количество в транспортной упаковке | 1800 шт. в 12 коробках |
| Масса одной коробки | 395 г |
| Масса транспортной упаковки | 6,2 кг |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25°C и относительной влажности 70%.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется при изменении входного напряжения от нижнего до верхнего предела при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
- Окончательное изделие должно быть повторно проверено на соответствие требованиям по ЭМС.
