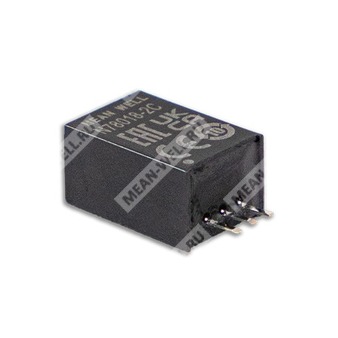

N7805-2C - неизолированный импульсный DC/DC-преобразователь для понижения входного постоянного напряжения до стабилизированных 5 В.
N7805-2C относится к серии N78-2 компании Mean Well и представляет собой компактный неизолированный импульсный стабилизатор напряжения с положительным выходом. Компонент предназначен для замены линейных регуляторов семейства LM78xx при сохранении совместимого расположения выводов, но с существенно более высоким КПД и меньшими тепловыми потерями.
Расшифровка партномера N7805-2C
| Фрагмент партномера | Значение |
| N | Неизолированное исполнение |
| 78 | Наименование серии |
| 05 | Номинальное выходное напряжение 5 В |
| -2 | Номинальный выходной ток 2 А |
| C | Исполнение корпуса с вертикальным монтажом |
Основные особенности
- Компактное исполнение.
- Совместимость по выводам с линейными регуляторами LM78xx и LM79xx.
- Высокий КПД, до 96% для серии.
- Широкий диапазон входного напряжения, до 32 В.
- Поддержка исполнений с отрицательным выходным напряжением в рамках серии.
- Рабочий температурный диапазон от -40 до +85 °C.
- Соответствие требованиям по излучаемым помехам класса B без дополнительных внешних компонентов.
- Защита от короткого замыкания, перегрузки и перегрева.
- Низкий уровень пульсаций и шумов.
Области применения
- Понижение постоянного напряжения.
- Источники питания.
- Промышленные компьютеры.
- Цифровые приставки.
- Аппаратура передачи данных.
- Приложения на базе микроконтроллеров.
- Локальные стабилизаторы напряжения в распределённых системах питания.
Описание
Преобразователи серии N78-2 представляют собой высокоэффективные импульсные регуляторы, пригодные для замены линейных стабилизаторов LM78xx и LM79xx. Для модели N7805-2C характерна совместимость по цоколёвке с микросхемами LM78xx/LM79xx, что упрощает модернизацию существующих узлов питания. Применение импульсного принципа преобразования обеспечивает высокий КПД, снижение рассеиваемой мощности и возможность работы в широком диапазоне температур без дополнительного теплоотвода. Компонент предназначен для построения компактных узлов питания с выходом 5 В при токе до 2 А.
Параметры модели N7805-2C
Входные параметры
| Параметр | Значение |
| Номинальное входное напряжение | 12 В, 24 В |
| Диапазон входного напряжения | 8 ... 32 В |
| Входной ток без нагрузки | 1 мА |
| Входной ток при полной нагрузке | 1344 мА |
| Максимальное входное напряжение | 32 В |
| Импульсное перенапряжение на входе, не более 100 мс | 36 В макс. |
| Входной фильтр | Конденсаторный |
| Рекомендуемый внешний предохранитель | 3000 мА, медленный |
| Внутренняя рассеиваемая мощность | 1250 мВт |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Диапазон выходного тока | 0 ... 2000 мА |
| КПД при минимальном входном напряжении | 92 % |
| Максимальная ёмкостная нагрузка | 1000 мкФ |
| Точность установки выходного напряжения | ±3,0 % макс. |
| Номинальная выходная мощность | 3,6 ... 30 Вт |
| Пульсации и шум | 100 мВ пик-пик макс. |
| Стабилизация по входу | ±0,4 % |
| Стабилизация по нагрузке | ±1,0 % |
| Типовая частота переключения | 400 кГц |
Параметры защиты
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки | 150 ... 300 % |
| Режим защиты от перегрузки | Автоматическое восстановление после устранения аварийного состояния |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -40 ... +85 °C |
| Максимальная температура корпуса | +110 °C |
| Рабочая влажность | 5 ... 95 % относительной влажности, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения | -55 ... +125 °C |
| Влажность при хранении | 10 ... 95 % относительной влажности, без конденсации |
| Температурный коэффициент | 0,03 %/°C в диапазоне 0 ... 60 °C |
| Вибрация | 10 ... 500 Гц, 2G, 10 мин/цикл, суммарно 60 мин по осям X, Y, Z |
| Температура пайки | На расстоянии 1,5 мм от корпуса: 3 ... 5 с, 265 °C макс. |
Безопасность и ЭМС
| Параметр | Значение |
| Изоляция | Неизолированное исполнение |
| Стандарты безопасности | Соответствие EAC TP TC 020/2011 |
| Эмиссия помех | Стандарт | Уровень |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) | Не нормируется |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Устойчивость к помехам | Стандарт | Уровень |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, ±8 кВ воздушный разряд |
| Устойчивость к излучаемому полю | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 1, 0,5 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 1, 0,5 кВ линия-линия |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 2, 3 В среднеквадратического значения |
Надёжность и конструктивное исполнение
| Параметр | Значение |
| MTBF | 1600 тыс. ч по MIL-HDBK-217F при 25 °C |
| Материал корпуса | Непроводящий пластик, класс UL94V-0 |
| Габаритные размеры | 11,5 × 9,0 × 17,5 мм |
| Масса | 4 г |
Исполнение C и назначение выводов
Тип корпуса: вертикальный монтаж.
| Номер вывода | Назначение для положительного выхода |
| 1 | +Vin |
| 2 | GND |
| 3 | +Vout |
Внешние конденсаторы
| Параметр | Значение для N7805-2C |
| Входной конденсатор Ci | 10 мкФ / 50 В, многослойный керамический |
| Выходной конденсатор Co | 22 мкФ / 10 В, многослойный керамический |
Дерейтинг
При естественной конвекции допускается работа с нагрузкой 100 % в диапазоне температур окружающей среды от -40 до +60 °C. В диапазоне от +60 до +85 °C требуется снижение допустимой нагрузки. При +85 °C допустимая нагрузка снижается примерно до 50 %.
Упаковка
| Параметр | Значение для исполнения N7805-2C |
| Тип упаковки | Туба |
| Количество в тубе | 42 шт. |
| Масса одной тубы | 200 г |
| Количество в коробке | 3360 шт. на картонную упаковку, 80 туб |
| Масса одной картонной упаковки | 17 кг |
Примечания
- Все параметры указаны для номинального входного напряжения, номинальной нагрузки, температуры окружающей среды 25 °C и относительной влажности 70 %.
- Для входного напряжения выше 30 В постоянного тока требуется входной конденсатор 22 мкФ / 50 В.
- КПД и входной ток измеряются при минимальном входном напряжении и полной нагрузке.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконеченной конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по входу измеряется при изменении входного напряжения от минимального до максимального при номинальной нагрузке.
- Стабилизация по нагрузке измеряется при изменении нагрузки от 10 % до 100 % номинальной.
- Для конечного оборудования необходимо повторно подтвердить соответствие требованиям по электромагнитной совместимости. Для методики испытаний следует руководствоваться рекомендациями по испытаниям EMI для компонентных источников питания.
