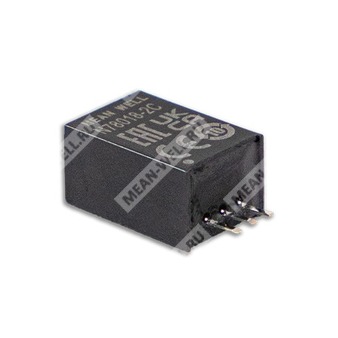

N7805-2CH - неизолированный импульсный понижающий DC/DC-регулятор для преобразования входного постоянного напряжения в стабилизированное 5 В.
Общее описание
N7805-2CH относится к серии N78-2 компании MEAN WELL и представляет собой высокоэффективный неизолированный импульсный стабилизатор постоянного напряжения. Компонент предназначен для замены линейных регуляторов серий LM78xx/LM79xx при сохранении совместимого расположения выводов. Для исполнения CH используется корпус с горизонтальным монтажом.
Модель ориентирована на применение в узлах понижения напряжения, в распределённых системах питания, промышленной электронике, цифровых устройствах, телекоммуникационном оборудовании и микроконтроллерных системах. Для N7805-2CH характерны высокий КПД, низкие потери мощности, работа без дополнительного радиатора, широкий диапазон рабочих температур и встроенные защиты.
Расшифровка партномера
| Фрагмент партномера | Значение |
| N | Неизолированный преобразователь |
| 78 | Наименование серии |
| 05 | Номинальное выходное напряжение 5 В |
| -2 | Номинальный выходной ток 2 А |
| CH | Исполнение корпуса с горизонтальным монтажом |
Особенности
- Компактные габариты.
- Совместимость по выводам с линейными регуляторами LM78xx / LM79xx.
- Высокий КПД до 96%, работа без теплоотвода.
- Широкий диапазон входного напряжения до 32 В.
- Поддержка моделей с отрицательным выходным напряжением в рамках серии.
- Рабочий температурный диапазон от -40 до +85°C.
- Соответствие по излучаемым помехам BS EN/EN55032, класс B, без дополнительных внешних компонентов.
- Защиты: короткое замыкание, перегрузка, перегрев.
- Низкий уровень пульсаций и шумов.
Области применения
- Понижение напряжения.
- Источники питания.
- Промышленные ПК.
- Цифровые телевизионные приставки.
- Оборудование передачи данных.
- Устройства на базе микроконтроллеров.
- Локальные стабилизаторы нагрузки в распределённых системах питания.
Описание серии и модели
Преобразователи серии N78-2 представляют собой высокоэффективные импульсные регуляторы, пригодные для замены линейных стабилизаторов LM78xx/LM79xx. Расположение выводов совместимо с указанными сериями ИС. Одной из ключевых особенностей семейства является возможность выбора модели с положительным или отрицательным выходным напряжением в зависимости от требований применения. Серия характеризуется высоким КПД, достигающим 96%, что обеспечивает малые потери мощности, а также возможностью работы в диапазоне температур от -40 до +85°C без дополнительного теплоотвода. Также серия соответствует требованиям EN55032 по излучаемым помехам класса B без применения внешних дополнительных компонентов.
Параметры модели N7805-2CH
Входные параметры
| Параметр | Значение |
| Номинальное входное напряжение | 12 В, 24 В постоянного тока |
| Диапазон входного напряжения | 8...32 В постоянного тока |
| Максимальное входное напряжение | 32 В постоянного тока |
| Импульсное перенапряжение на входе, не более 100 мс | 36 В |
| Ток потребления без нагрузки | 1 мА |
| Ток потребления при полной нагрузке | 1344 мА |
| Входной фильтр | Конденсаторный |
| Рекомендуемый внешний предохранитель | 3000 мА, плавкий, замедленного действия |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 5 В постоянного тока |
| Диапазон выходного тока | 0...2000 мА |
| Номинальная выходная мощность | 10 Вт |
| Точность выходного напряжения | ±3,0% максимум |
| Пульсации и шум | 100 мВ пик-пик максимум |
| Регулирование по входному напряжению | ±0,4% |
| Регулирование по нагрузке | ±1,0% |
| Типовая частота переключения | 400 кГц |
| КПД при минимальном входном напряжении | 92% |
| Максимальная ёмкость нагрузки | 1000 мкФ |
| Рекомендуемый внешний входной конденсатор | 10 мкФ / 50 В, многослойный керамический |
| Рекомендуемый внешний выходной конденсатор | 22 мкФ / 25 В, многослойный керамический |
Защиты
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывный режим, автоматическое восстановление |
| Защита от перегрузки | 150...300% |
| Режим защиты от перегрузки | Автоматическое восстановление после устранения аварийного состояния |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление |
Тепловые и климатические параметры
| Параметр | Значение |
| Охлаждение | Естественная конвекция |
| Рабочая температура | от -40 до +85°C |
| Максимальная температура корпуса | +110°C |
| Рабочая влажность | 5...95% относительной влажности, без конденсации |
| Температура хранения | от -55 до +125°C |
| Влажность при хранении | 10...95% относительной влажности, без конденсации |
| Температурный коэффициент | 0,03% / °C в диапазоне 0...60°C |
Механические параметры
| Параметр | Значение |
| Исполнение корпуса | CH, горизонтальный монтаж |
| Габаритные размеры | 11,5 x 9,0 x 17,5 мм |
| Длина в исполнении CH | 19,0 мм |
| Материал корпуса | Непроводящий пластик, класс UL94V-0 |
| Размер вывода | 0,75 x 0,25 мм ±0,1 мм |
| Шаг сетки для расположения выводов | 2,54 мм |
Назначение выводов N7805-2CH
| Номер вывода | Назначение для положительного выхода |
| 1 | +Vin |
| 2 | GND |
| 3 | +Vout |
Параметры безопасности и электромагнитной совместимости
| Параметр | Значение |
| Изоляция | Неизолированное исполнение |
| Стандарты безопасности | EAC TP TC 020/2011 |
| Излучаемые помехи | BS EN/EN55032, класс B |
| Кондуктивные помехи | BS EN/EN55032 |
| Устойчивость к электростатическим разрядам | BS EN/EN61000-4-2, уровень 3, ±8 кВ воздушный разряд |
| Устойчивость к радиочастотному электромагнитному полю | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 1, 0,5 кВ |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 1, 0,5 кВ линия-линия |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6, уровень 2, 3 В действующее |
Надёжность
| Параметр | Значение |
| MTBF | 1600 тыс. часов по MIL-HDBK-217F при 25°C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, суммарно 60 мин по осям X, Y, Z |
| Температура пайки | На расстоянии 1,5 мм от корпуса, 3...5 с, максимум 265°C |
| Внутренняя рассеиваемая мощность | 1250 мВт |
Снижение допустимой нагрузки
При естественной конвекции допускается работа с нагрузкой 100% до температуры окружающей среды +60°C. В диапазоне от +60°C до +85°C требуется линейное снижение нагрузки. При +85°C допустимая нагрузка составляет около 50%.
Типовое применение
Для положительного выхода используется стандартное включение с внешним входным и выходным конденсаторами. Для всей серии рекомендуется внешний предохранитель 3000 мА замедленного действия. В таблице внешних конденсаторов для модели N7805-2 указаны: входной конденсатор 10 мкФ / 50 В MLCC и выходной конденсатор 22 мкФ / 25 В MLCC.
Упаковка
| Параметр | Значение |
| Тип упаковки | Коробка |
| Количество в коробке | 150 шт. |
| Количество в транспортной упаковке | 1800 шт. |
| Масса одной коробки | 710 г |
| Масса одной транспортной упаковки | 9,32 кг |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25°C и относительной влажности 70%.
- Для входных напряжений выше 30 В постоянного тока требуется входной конденсатор 22 мкФ / 50 В.
- КПД и входной ток измеряются при минимальном входном напряжении и полной нагрузке.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной 0,1 мкФ и 47 мкФ конденсаторами.
- Регулирование по входному напряжению измеряется при изменении входного напряжения от минимального до максимального при номинальной нагрузке.
- Регулирование по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Конечное изделие должно быть повторно проверено на соответствие требованиям по ЭМС.
