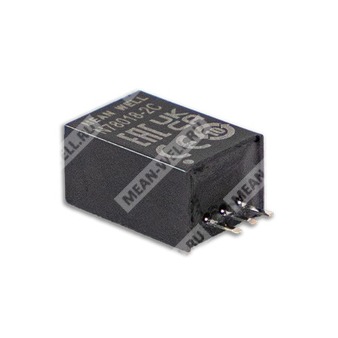

N7805-2CW - неизолированный понижающий импульсный DC/DC-регулятор для преобразования входного постоянного напряжения в стабилизированное выходное 5 В.
N7805-2CW — компонент серии N78-2 компании MEAN WELL, представляющий собой неизолированный импульсный стабилизатор напряжения постоянного тока. Модель выполнена в корпусном исполнении с проводами и предназначена для замены линейных регуляторов семейства LM78xx/LM79xx при существенно более высокой эффективности и меньшем тепловыделении. Изделие ориентировано на применение в распределённых системах питания, промышленной электронике, цифровой аппаратуре, телекоммуникационном и микроконтроллерном оборудовании.
Расшифровка партномера
| Фрагмент | Значение |
| N | Неизолированное исполнение |
| 78 | Серия регуляторов, совместимых по назначению и распиновке с линейными стабилизаторами LM78xx/LM79xx |
| 05 | Номинальное выходное напряжение 5 В |
| -2 | Номинальный выходной ток до 2 А |
| CW | Корпусное исполнение с проводами |
Особенности
- Компактные габариты.
- Совместимость по выводам с линейными регуляторами LM78xx / LM79xx.
- Высокая эффективность до 96%, без необходимости применения теплоотвода.
- Широкий диапазон входного напряжения до 32 В.
- Поддержка отрицательного выходного напряжения в рамках серии.
- Диапазон рабочих температур от -40 до +85 °C.
- Соответствие требованиям BS EN/EN55032 по излучаемым помехам, класс B, без дополнительных внешних компонентов.
- Защита от короткого замыкания, перегрузки и перегрева.
- Низкий уровень пульсаций и шумов.
Области применения
- Понижение напряжения постоянного тока.
- Источники питания.
- Промышленные ПК.
- Цифровые приставки.
- Системы передачи данных.
- Устройства на базе микроконтроллеров.
- Локальные стабилизаторы в распределённых системах электропитания.
Описание
Серия N78-2 представляет собой высокоэффективные импульсные регуляторы, предназначенные для замены линейных стабилизаторов LM78xx/LM79xx. Распиновка совместима с указанными типами ИС, что упрощает модернизацию существующих узлов питания. Одной из ключевых особенностей серии является возможность выбора моделей как с положительным, так и с отрицательным выходным напряжением в зависимости от задачи. Для N7805-2CW характерны высокий КПД, низкие потери мощности, работа в широком температурном диапазоне без дополнительного теплоотвода, а также соответствие требованиям по излучаемым электромагнитным помехам класса B без применения внешних компонентов.
Параметры модели N7805-2CW
Входные параметры
| Параметр | Значение |
| Номинальное входное напряжение | 12 В, 24 В |
| Диапазон входного напряжения | 8 ~ 32 В DC |
| Ток потребления без нагрузки | 1 мА |
| Входной ток при полной нагрузке | 1344 мА |
| Максимальное входное напряжение | 32 В max. |
| Импульсное перенапряжение на входе, не более 100 мс | 36 В max. |
| Входной фильтр | Конденсаторный |
| Рекомендуемый внешний предохранитель | 3000 мА, медленного действия |
| Рекомендуемый входной внешний конденсатор | 10 мкФ / 50 В, MLCC |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Диапазон выходного тока | 0 ~ 2000 мА |
| Номинальная мощность | 3,6 ~ 30 Вт |
| Точность выходного напряжения | ±3,0% max. |
| Пульсации и шум | 100 мВ пик-пик max. |
| Стабилизация по входу | ±0,4% |
| Стабилизация по нагрузке | ±1,0% |
| Типовая частота переключения | 400 кГц |
| Эффективность при минимальном входном напряжении | 92% |
| Максимальная ёмкость нагрузки | 1000 мкФ |
| Рекомендуемый выходной внешний конденсатор | 22 мкФ / 10 В, MLCC |
Защиты
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки | 150% ~ 300% |
| Режим защиты от перегрузки | Автоматическое восстановление после устранения аварийного состояния |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -40 ~ +85 °C |
| Максимальная температура корпуса | +110 °C max. |
| Рабочая влажность | 5% ~ 95% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения | -55 ~ +125 °C |
| Влажность при хранении | 10% ~ 95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C в диапазоне 0 ~ 60 °C |
| Виброустойчивость | 10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
| Температура пайки | На расстоянии 1,5 мм от корпуса в течение 3 ~ 5 с, максимум 265 °C |
Безопасность и ЭМС
| Параметр | Значение |
| Изоляция | Неизолированное исполнение |
| Стандарты безопасности | EAC TP TC 020/2011 |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32), уровень не указан |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс B |
| Устойчивость к ЭСР | BS EN/EN61000-4-2, уровень 3, ±8 кВ воздушный разряд |
| Устойчивость к радиочастотному электромагнитному полю | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 1, 0,5 кВ |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 1, 0,5 кВ линия-линия |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6, уровень 2, 3 В ср.кв. |
Общие параметры
| Параметр | Значение |
| Внутреннее рассеяние мощности | 1250 мВт |
| MTBF | 1600 тыс. ч по MIL-HDBK-217F при 25 °C |
| Материал корпуса | Непроводящий пластик, класс UL94V-0 |
Механическое исполнение и присоединение
| Параметр | Значение |
| Исполнение | CW, корпус с проводами |
| Габаритные размеры корпуса | 11,5 × 9,0 × 17,5 мм |
| Длина проводов | 100 ± 10 мм |
| Шаг проводов | 5,0 ± 2 мм |
Назначение выводов / проводов
| Номер | Цвет | Назначение для положительного выхода | Назначение для отрицательного выхода |
| 1 | Красный | +Vin | +Vin |
| 2 | Чёрный | GND | -Vout |
| 3 | Жёлтый | +Vout | GND |
Снижение допустимой нагрузки
| Условие | Значение |
| Охлаждение | Естественная конвекция |
| Полная нагрузка без снижения | До +60 °C |
| Снижение нагрузки | От +60 °C до +85 °C |
| Нагрузка при +85 °C | Около 50% |
Типовые схемы применения
Положительный выход: подключение входного конденсатора между +Vin и GND, выходного конденсатора между +Vout и GND, установка внешнего предохранителя 3000 мА медленного действия во входной цепи.
Отрицательный выход: для отрицательных моделей серии используется соответствующая распиновка с подключением выходного конденсатора между -Vout и GND.
Параллельное применение положительного и отрицательного выходов: при использовании параллельной схемы необходимо учитывать диапазон входного напряжения; для снижения помех рекомендуется компонент LDM 10 мкГн.
Упаковка
| Параметр | Значение |
| Масса одного изделия | 5,5 г |
| Количество в коробке | 70 шт. |
| Максимальное количество в транспортной коробке | 840 шт. |
| Масса одной коробки | 460 г |
| Масса одной транспортной коробки | 6,8 кг |
| Габариты транспортной коробки | 620 × 230 × 230 мм |
Примечания
- Все параметры указаны для номинального входного напряжения, номинальной нагрузки, температуры окружающей среды 25 °C и относительной влажности 70%.
- При входном напряжении выше 30 В DC требуется входной конденсатор 22 мкФ / 50 В.
- Эффективность и входной ток измеряются при минимальном входном напряжении и полной нагрузке.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной 0,1 мкФ и 47 мкФ конденсаторами.
- Стабилизация по входу измеряется при изменении входного напряжения от нижнего предела к верхнему при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Конечное изделие должно быть дополнительно проверено на соответствие требованиям по ЭМС в составе целевого оборудования.
